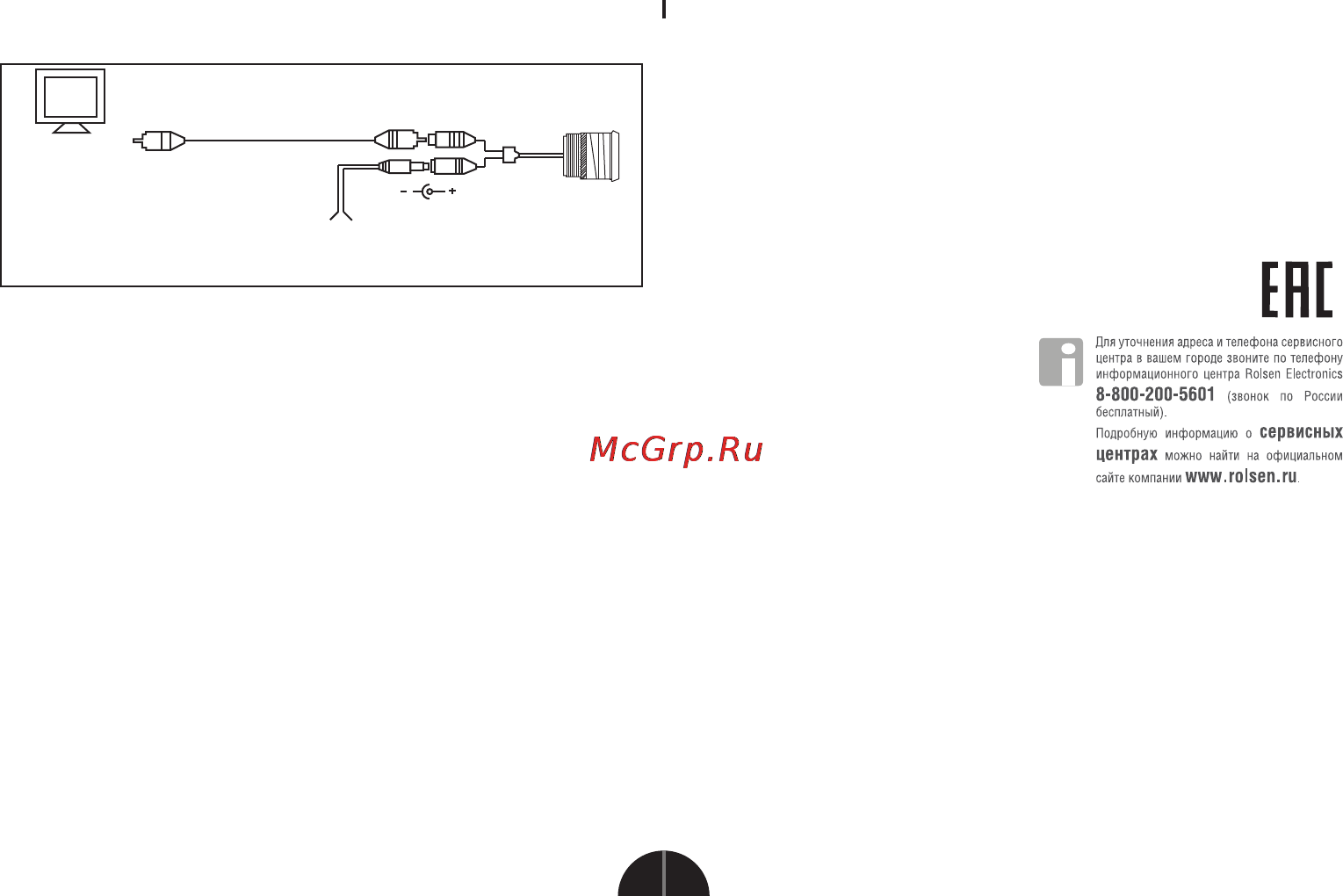

Питание
Красный провод: +12 В
Черный провод: Общая точка
Дисплей
Камера
Видеосигнал
Уважаемые покупатели!
Обратите внимание, что технические характери-
стики, дизайн и алгоритмы работы устройства
могут быть изменены без предварительного
уведомления! Все иллюстрации, приведенные
в данной инструкции, являются схематическими
изображениями объектов и могут отличаться от их
реального внешнего вида.
Производитель устанавливает срок службы
изделия 2 года.
Производитель:
Topstar Electronics Co.,Ltd.,
No.113 Dawanli, Licun,
Pengjiang District, Jiangmen,
Guangdong, China, КНР
Сделано в Китае
Организация уполномоченная на принятие
претензий: ООО «Союз-Сервис», 125080, г.
Москва, Волоколамское шоссе, д.15/22,
а/я 24, тел. 8-800-200-56-01
Информация о хранении устройства:
Необходимо хранить устройство при:
Температуре воздуха от -20 до 40 °С
Влажности: не более 80%
Срок хранения устройства 3 года.
Подключение:
1. Подключение к монитору:
- Подключите видеокабель к монитору;
- Подключите второй конец кабеля к камере.
Внимание: переключите монитор в нужный
режим!
2. Подключение питания:
2. 1. Подключите кабель питания к разъему на
камере;
2. 2. Второй конец кабеля подключите к:
- подключите красный провод к проводу подклю-
ченному к клемме «+» фонаря заднего хода либо
к проводу подключенному к датчику включения
заднего хода.
- подключите черный провод к корпусу автомо-
биля либо к проводу подключенному к клемме
«-» фонаря заднего хода.
Рис. 3
3 4
