TL-WR741N/TL-WR741ND
Беспроводной маршрутизатор Lite N 150Мбит/с

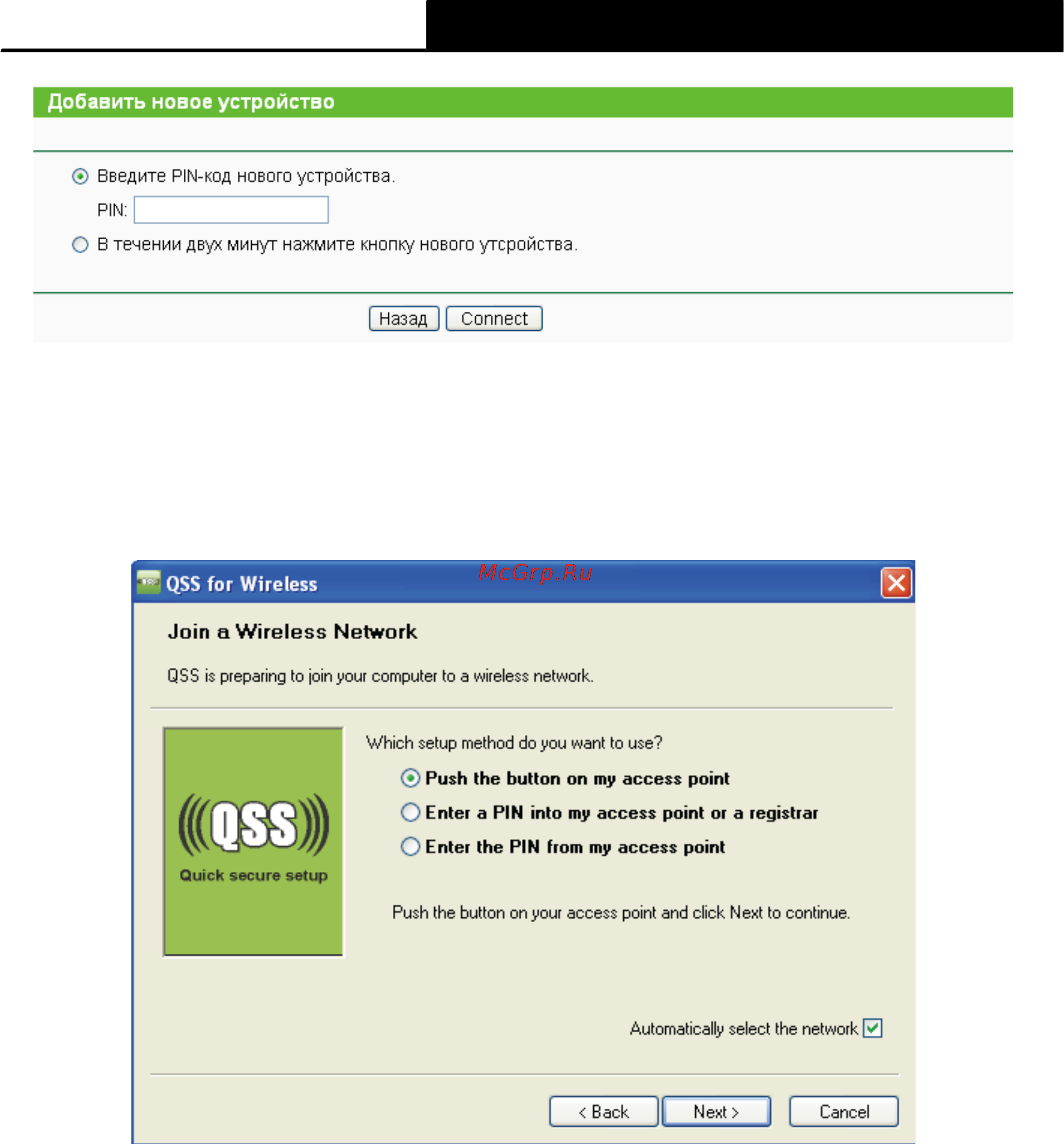

Рис. 4-4 Добавить новое устройство
Шаг 2: Выберите Нажать кнопку нового устройства через две минуты и кликните по
кнопке Подключить.
Шаг 3: Для настройки беспроводного адаптера выберите Нажать кнопку на моей точке
доступа в Web-утилите QSS, как показано на рисунке ниже и затем кликните по
кнопке Далее.
Окно Конфигурация QSS беспроводного адаптера
Шаг 4: Подождите, пока не появится следующее окно. Кликните по кнопке Завершить,
чтобы завершить настройку QSS.
20
