TL-WR741N/TL-WR741ND
Беспроводной маршрутизатор Lite N 150Мбит/с
Счетчик Ping – Показывает число Ping-пакетов для Ping-подключения.
Размер Ping-пакета – Размер Ping-пакета.
Временной интервалПингования (Ping Timeout) – Здесь указывается время
ожидания ответа Ping-пакета. Если в указанный промежуток времени ответ не
получено, подключение переходит на сверхурочное время.
Трассировка Max TTL（Traceroute Max TTL）– Максимальное количество
Чтобы начать проверку подключения к Интернет воспользуйтесь кнопкой Начать.
В окне Результаты диагностики будут представлены результаты.
Если результат аналогичен результату, представленному на рисунке ниже, с подключением
к Интернет все в порядке.

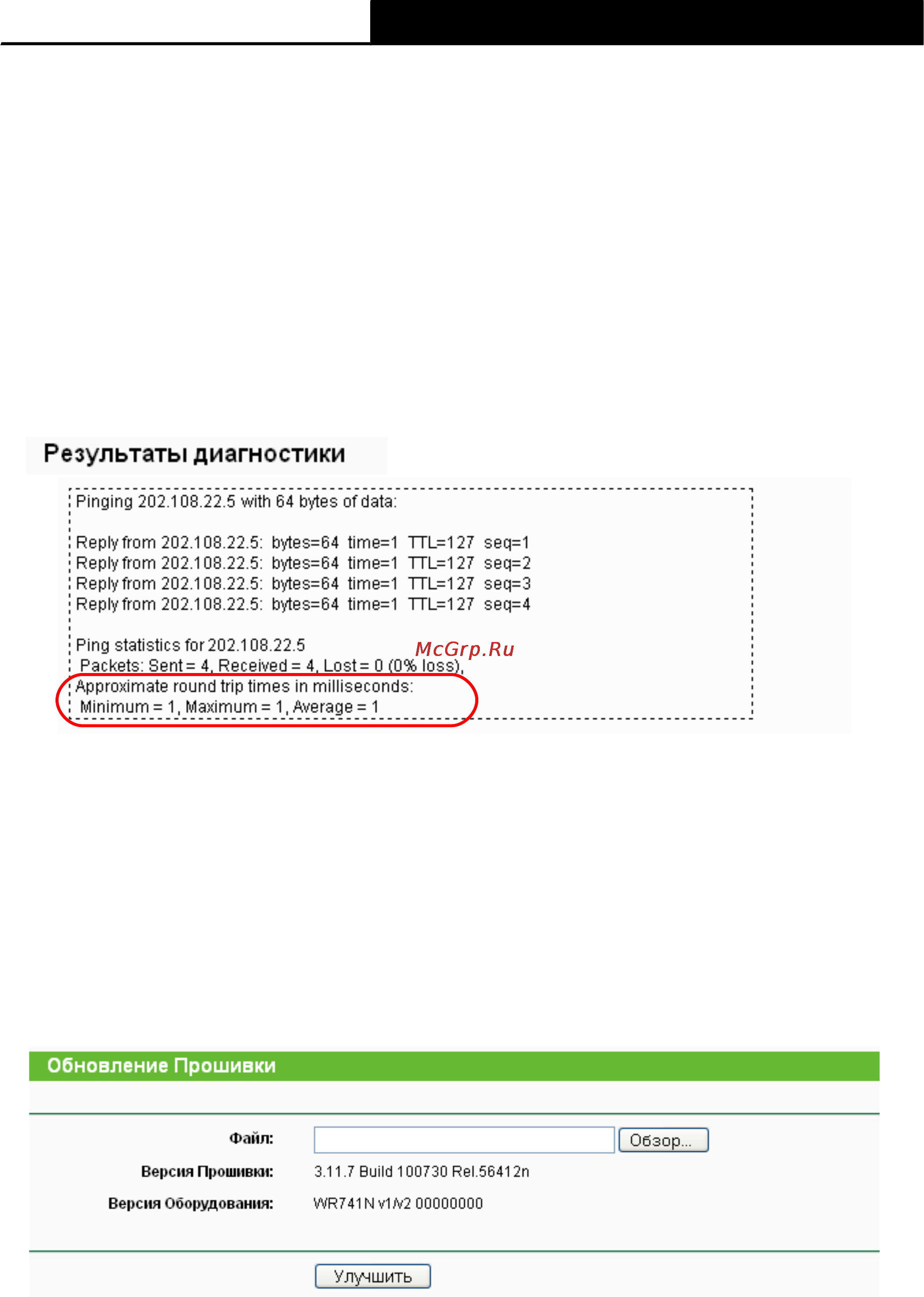

Рис. 4-42 Результаты диагностики
Примечание:
Данный инструмент может использоваться только одним пользователем одновременно.
Опции “К-во Ping-пакетов”, “Размер Ping-пакетов” и “Ping Timeout” используются функцией
Ping. Опция “Отскоки Tracert” используется функцией Tracert.
4.16.3 Обновление встроенного ПО
Выбрав “Систройка инструменты→ Обновление встроенного ПО” вы можете обновить
встроенное ПО маршрутизатора (см. рисунок ниже).
Рис. 4-43 Обновление встроенного ПО
Версия Прошивки– В этом поле показывается номер текущей версии встроенного
ПО..
Версия Оборудования- В этом поле показывается номер текущей версии аппаратной
80
