TL-WR741N/TL-WR741ND
Беспроводной маршрутизатор Lite N 150Мбит/с
4.13 Контролъ пропускной способности

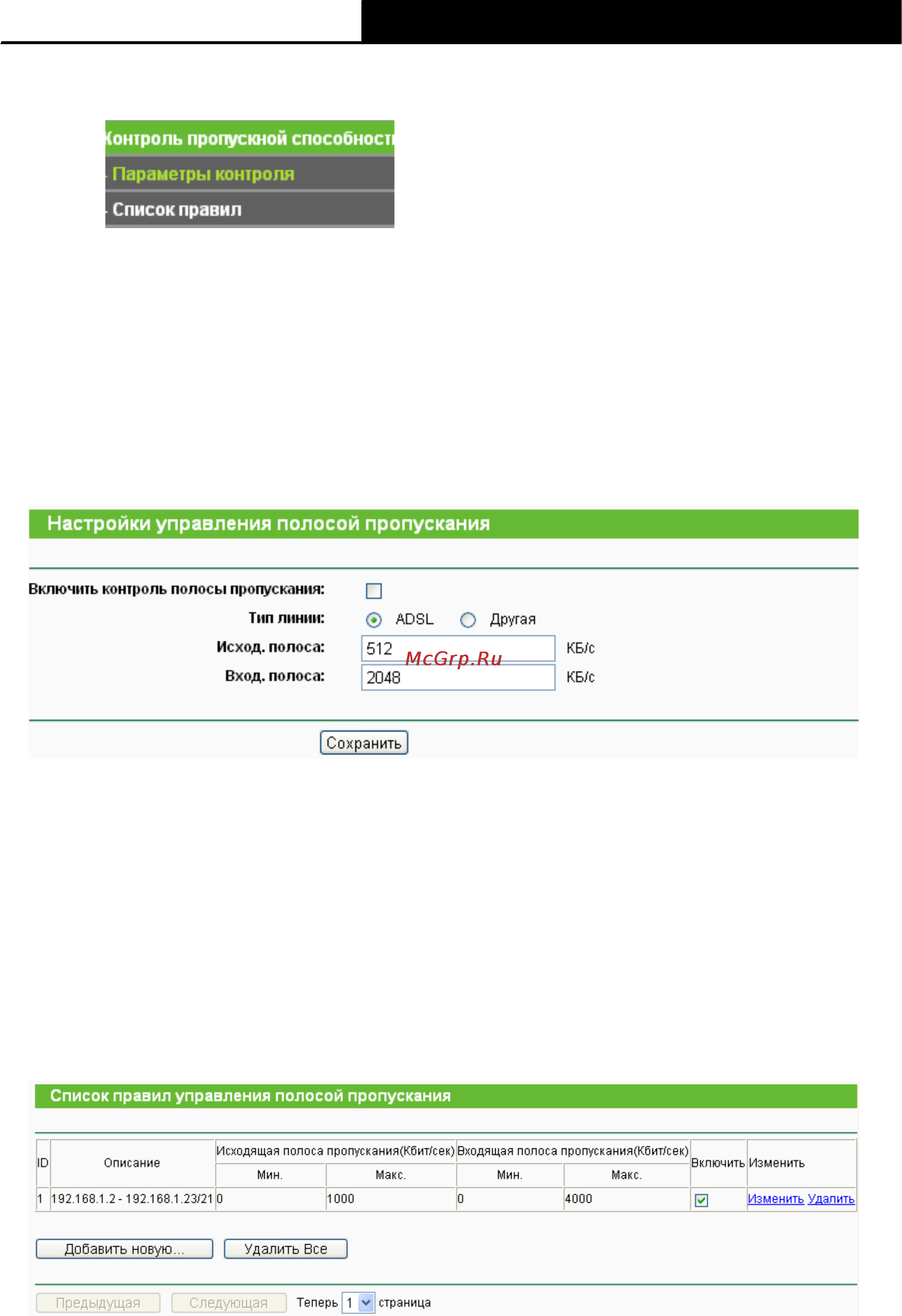

Рис. 4-58
Меню Управление полосой пропускания содержит два подменю (см. Рис. 4-58). Для
настройки нужной функции выберите соответствующее меню. Ниже приводится подробное
описание для каждого из этих подменю.
4.13.1 Параметры контроля
Выбрав “Контролъ пропускной способности→Параметры контроля” вы можете
настраивать параметры полосы для входящего и исходящего трафика (см. рисунок ниже).
Устанавливаемые значения не должны превышать 1000000 Кбит/с.
Рис. 4-30 Окно Настройки управления полосой пропускания
.
Примечание:
Для оптимального управления полосой пропускания необходимо указать правильный тип
полосы и узнать у Интернет-провайдера общее значение для входящего и исходящего
трафика.
4.13.2 Список правил
Выбрав “Контролъ пропускной способности→ Список правил” вы сможете
просматривать и насматривать правила управления полосой пропускания как показано на
рисунке ниже.
Рис. 4-60 Список правил управления полосой пропускания
Описание – Содержит информацию по правилам, например диапазон адресов.
71
