TL-WR741N/TL-WR741ND
Беспроводной маршрутизатор Lite N 150Мбит/с
6. В поле Действие выберите Отказать или Разрешить.
7. В поле Состояние выберите значения Вкл. или Выкл., чтобы включить или отключить
запись.
8. Кликните по кнопке Сохранить.
Чтобы включить все правила в списке воспользуйтесь кнопкой Включить все.
Чтобы выключить все правила в списке воспользуйтесь кнопкой Выключить все.
Чтобы удалить все записи воспользуйтесь кнопкой Выключить все.
По своему желанию вы можете изменять порядок записей. Новые правила располагаются
перед старыми. В первом поле укажите исходный, а во втором конечный номер, затем вы
кликните по кнопке Перейти, чтобы изменить порядок записей.
Чтобы перейти в следующее окно, воспользуйтесь кнопкой Следующая. Чтобы вернуться
в предыдущее окно воспользуйтесь кнопкой Предыдущая.

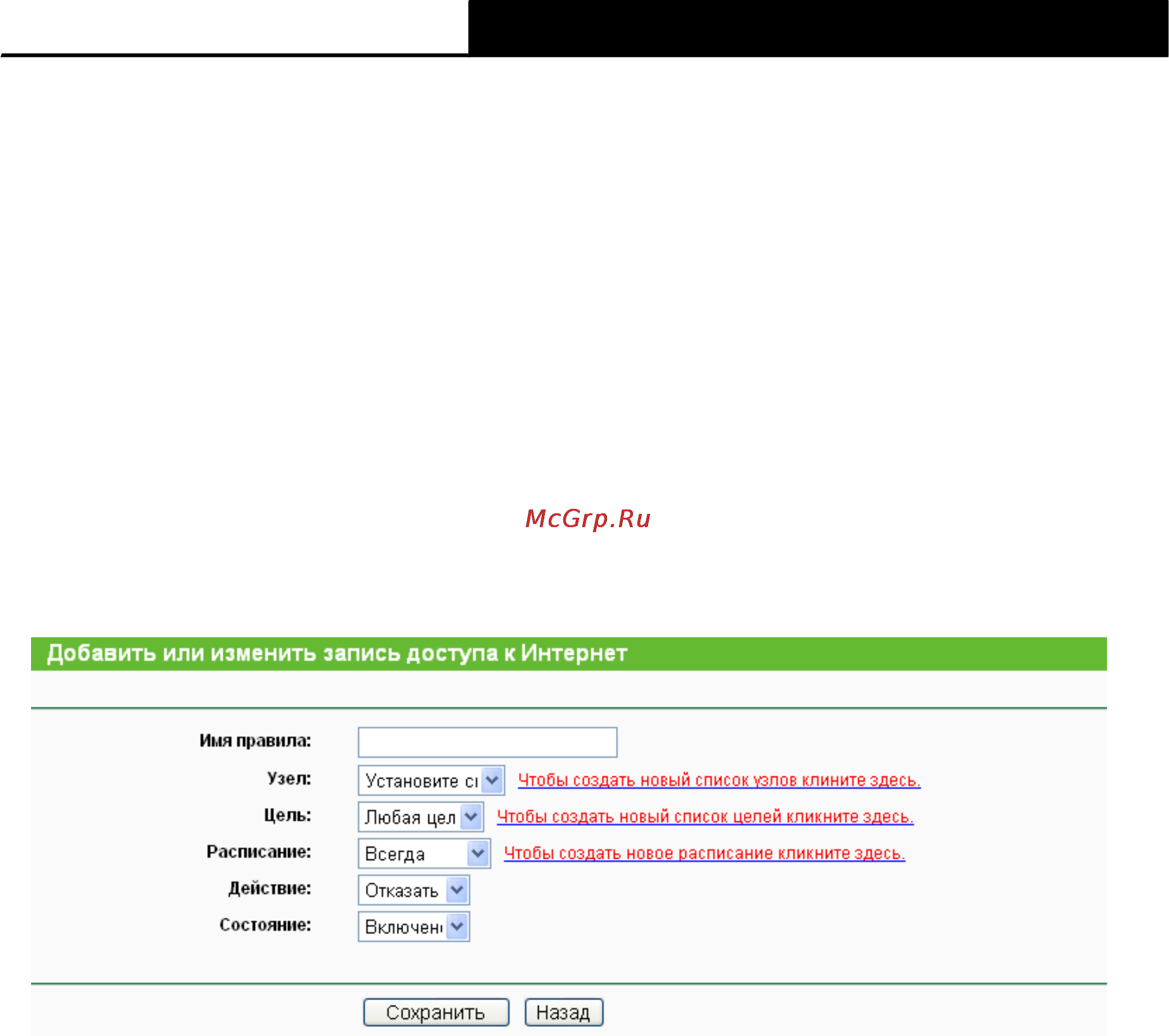

Рис. 4-20 Создать или изменить запись контроля доступа к Интернет
Например: Если вы хотите разрешить узлу с MAC-адресом 00-11-22-33-44-AA доступ к
сайту www.google.com только с 18:00 до 20:00 по субботам и воскресеньям и запретить
остальным узлам локальной сети доступ к Интернет, необходимо предпринять следующие
действия:
1. Выберите “Контроль доступа →Хост”, чтобы перейти в окно Настройки узла.
Создайте новую запись, указав в качестве описания Host_1 и MAC-адрес 00-11-22-
33-44-AA.
2. Выберите “Контроль доступа → Цель”, чтобы перейти в окно Настройки цели.
Создайте новую запись, указав в качестве описания и доменного имени,
соответственно, значения Target_1 и www.google.com.
3. Выберите “Контроль доступа → Расписание”, чтобы перейти в окно Настройки
расписания. Создайте новую запись, указав в качестве описания значение
Schedule_1. В поле День выберите Суб. и Воскр. В поле Время начала введите
1800, а в поле Время завершения 2000.
4. Выберите “Контроль доступа → Правило”, чтобы вернуться в окно Управление
правилами контроля доступа. Выберите “Включить контроль доступа к
Интернет”, а затем "Отказать пакетам, не указанным в политике контроля доступа,
в доступе к маршрутизатору".
5. Кликните по кнопке Добавить Новую…, чтобы создать новое правило:
63
