TL-WR741N/TL-WR741ND
Беспроводной маршрутизатор Lite N 150Мбит/с

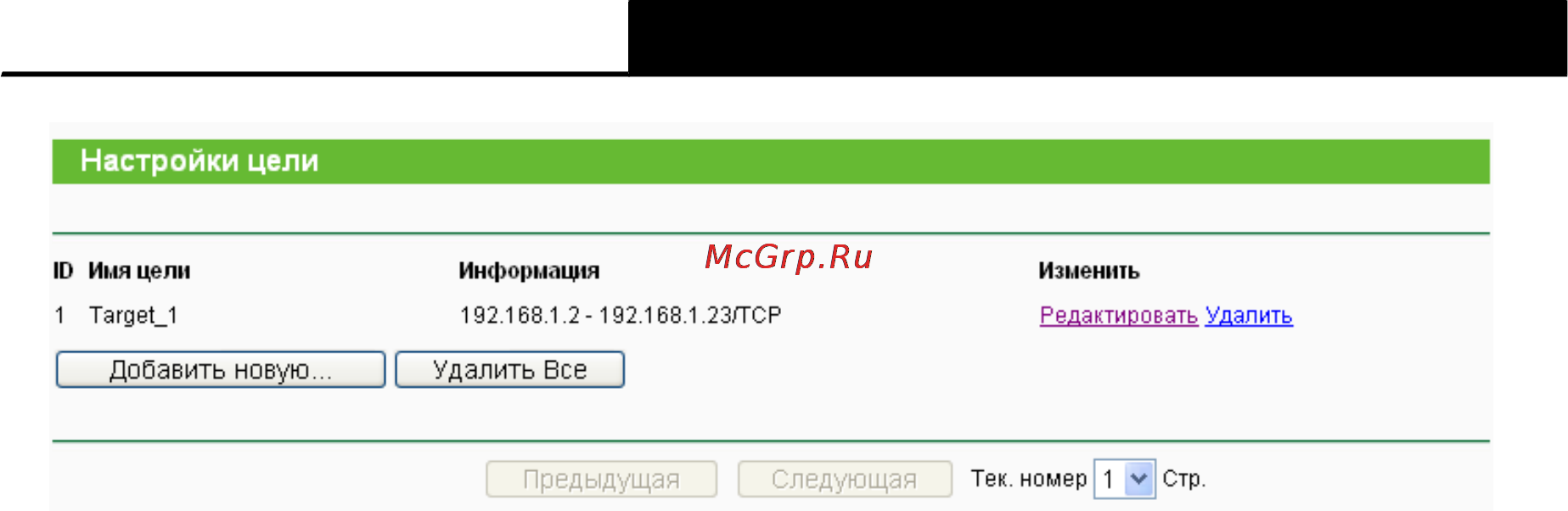

Рис. 4-23 Настройки цели
Имя цели – В этом поле отображается описание цели, которое должно быть
уникальным.
Информация – Целью может быть IP-адрес, порт или доменное имя.
Изменить – Изменить или удалить существующую запись.
Чтобы создать новую запись необходимо сделать следующее:
1. Кликните по кнопке Добавить Новую…
2. В поле Режим выберите IP-адрес или доменное имя.
При выборе IP-адреса появится окно, как представлено на Рис. 4-52.
1) В поле Описание цели создайте уникальное описание цели (например,
Target_1).
2) В поле IP-адрес укажите IP-адрес цели.
3) Выберите общий сервис из выпадающего списка в поле Порт общего
сервиса, с тем чтобы автоматически заполнить поле Порт назначения. Если в
списке Порт общего сервиса не содержится нужного вам сервиса, укажите
значение Порт назначения вручную.
4) В поле Протокол выберите значение TCP, UDP, ICMP или Все.
При выборе опции Доменное имя вы окажетесь в следующем окне (4-53).
1) В поле Описание цели необходимо указать уникальное описание цели
(например, Target_1).
2) В поле Доменное имя указывается доменное имя. Вы можете ввести 4
доменных имени.
3. Кликните по кнопке Сохранить.
Чтобы очистить таблицу воспользуйтесь кнопкой Удалить все.
Чтобы перейти в следующее окно, воспользуйтесь кнопкой Следующая. Чтобы вернуться
в предыдущее окно воспользуйтесь кнопкой Предыдущая.
66
