TL-WR741N/TL-WR741ND
Беспроводной маршрутизатор Lite N 150Мбит/с

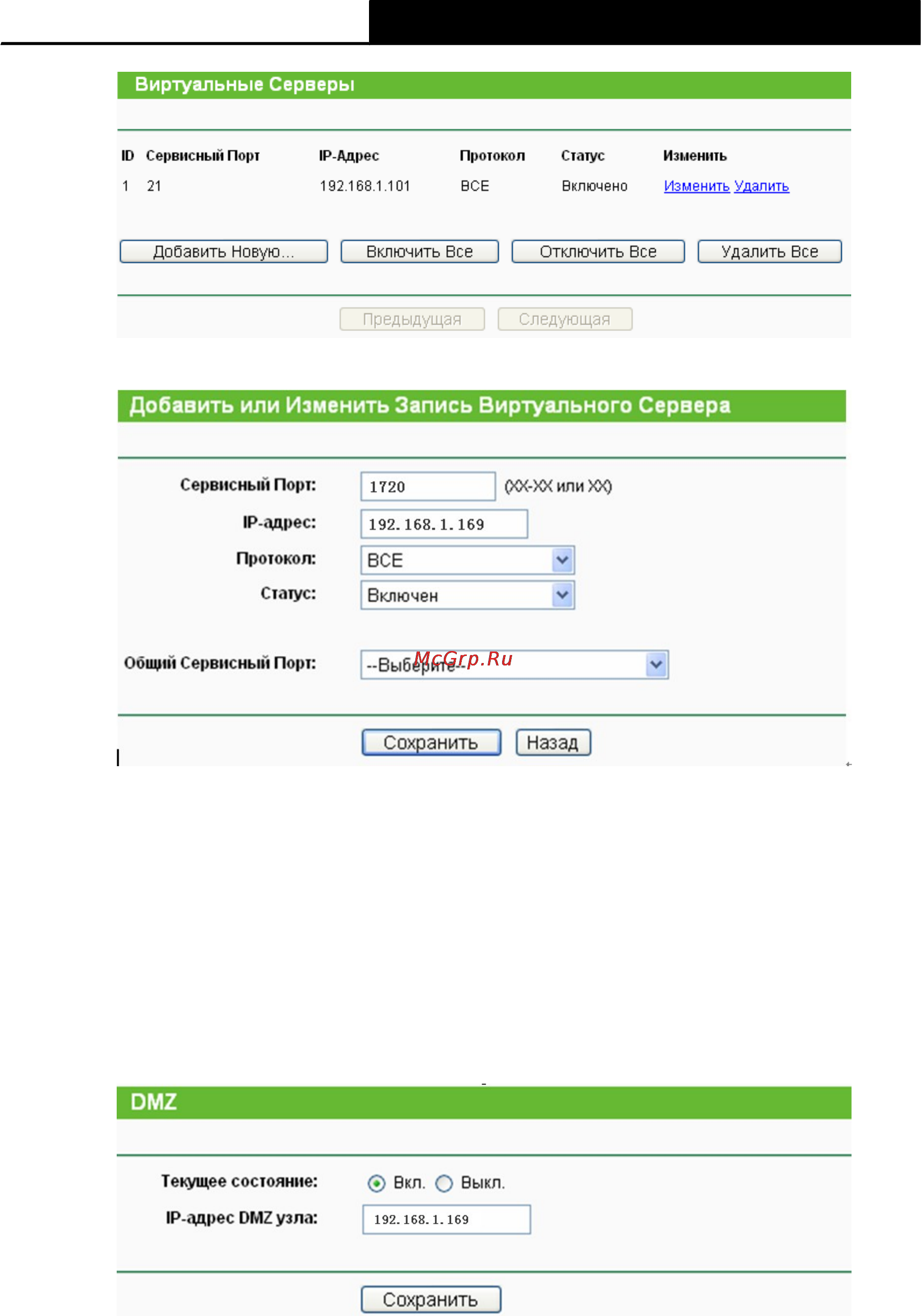

Рис. A-4 Окно Виртуальные сервера
Рис. A-5 Добавить или изменить запись виртуального сервера
Примечание:
В противоположной стороне следует вызвать WAN IP, который отображается в
окне “Состояние”.
4) Чтобы активировать функцию DMZ Host: Войдите в маршрутизатор, выберите
меню “Маршрутизацию” в левой части браузера и затем выберите подменю
"DMZ". В окне "DMZ" выберите ячейку Включить и введите ваш IP-адрес в поле
“IP-адрес узла DMZ”, например, 192.168.1.169. После этого кликните по кнопке
Сохранить.
Рис. A-6 DMZ
5) Войдите в маршрутизатор, выберите меню “Безопасность”, находящееся в левой
части окна браузера, и выберите подменю “Базовая защита”. В окне “Базовая
90
