Rev. 1.05
- 11 -
SRP-270

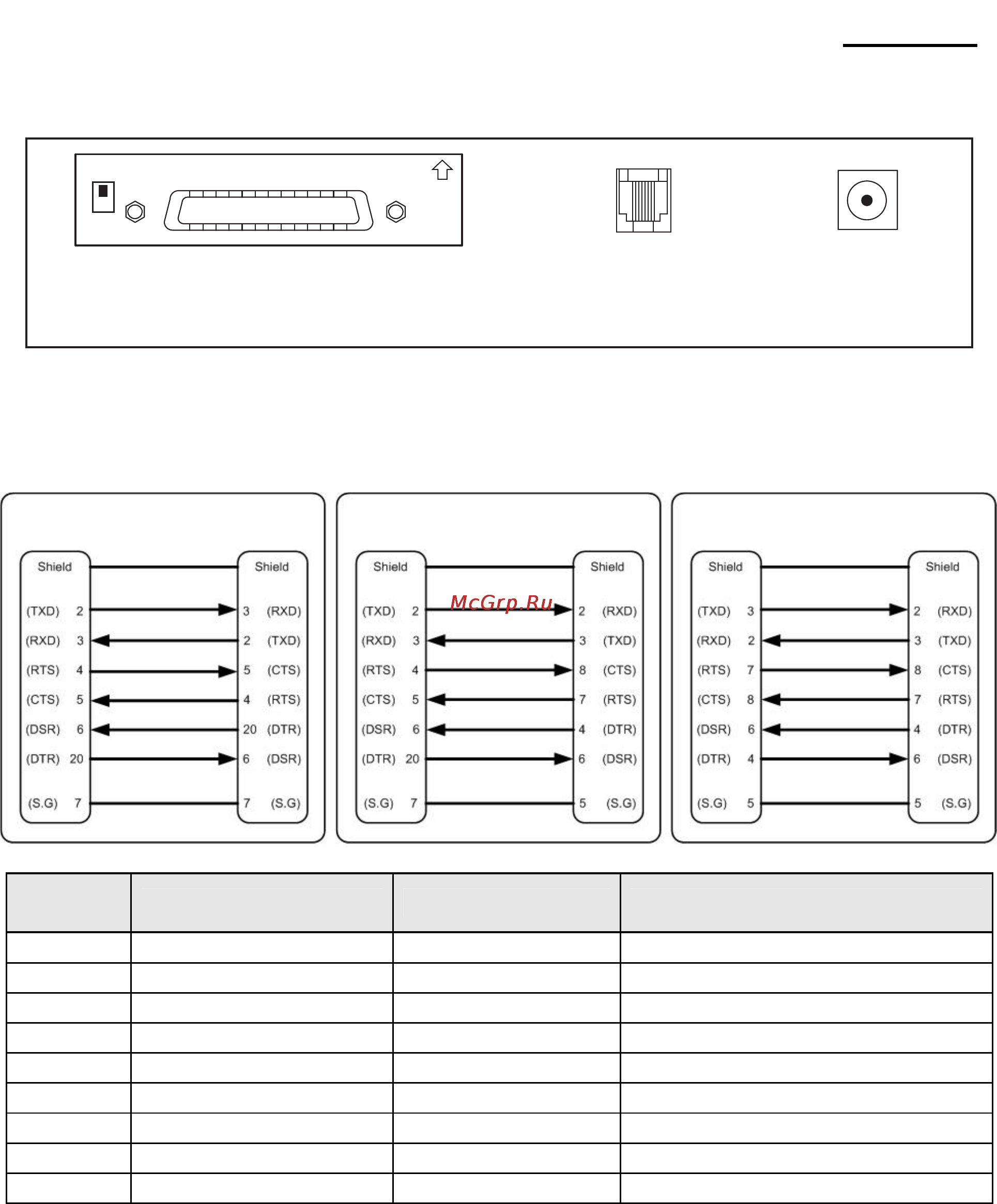

2-2-1 Последовательный интерфейс (RS-232C)
Interface Connector
Drawer kick-out
connector
Power supply
connector
RS-232 Ver.2ON
※ На плате последовательного интерфейса имеется подстроечный
переключатель. Когда он установлен в положение "включено", DTR и
RTS соединены между собой.
номер
контакта
название сигнала направленность назначение
1 FG - заземление кросс-платы
2 TxD выходной передача данных
3 RxD входной прием данных
4 RTS выходной готов к передаче
5 CTS входной отмена передачи
6 DSR входной массив данных готов
7 SG - заземление сигнала
20 DTR выходной терминал данных готов
Shield FG - заземление кросс-платы
к принтеру
(25Р)
к кассовому
аппарату (25Р)
Разъем
выдвижного
ящика
Разъем интерфейса
Разъем
электропитания
к принтеру
(25Р)
к кассовому
аппарату (9Р)
к кассовому
аппарату (9Р)
к принтеру
(25Р)
