Rev. 1.05
- 12 -
SRP-270

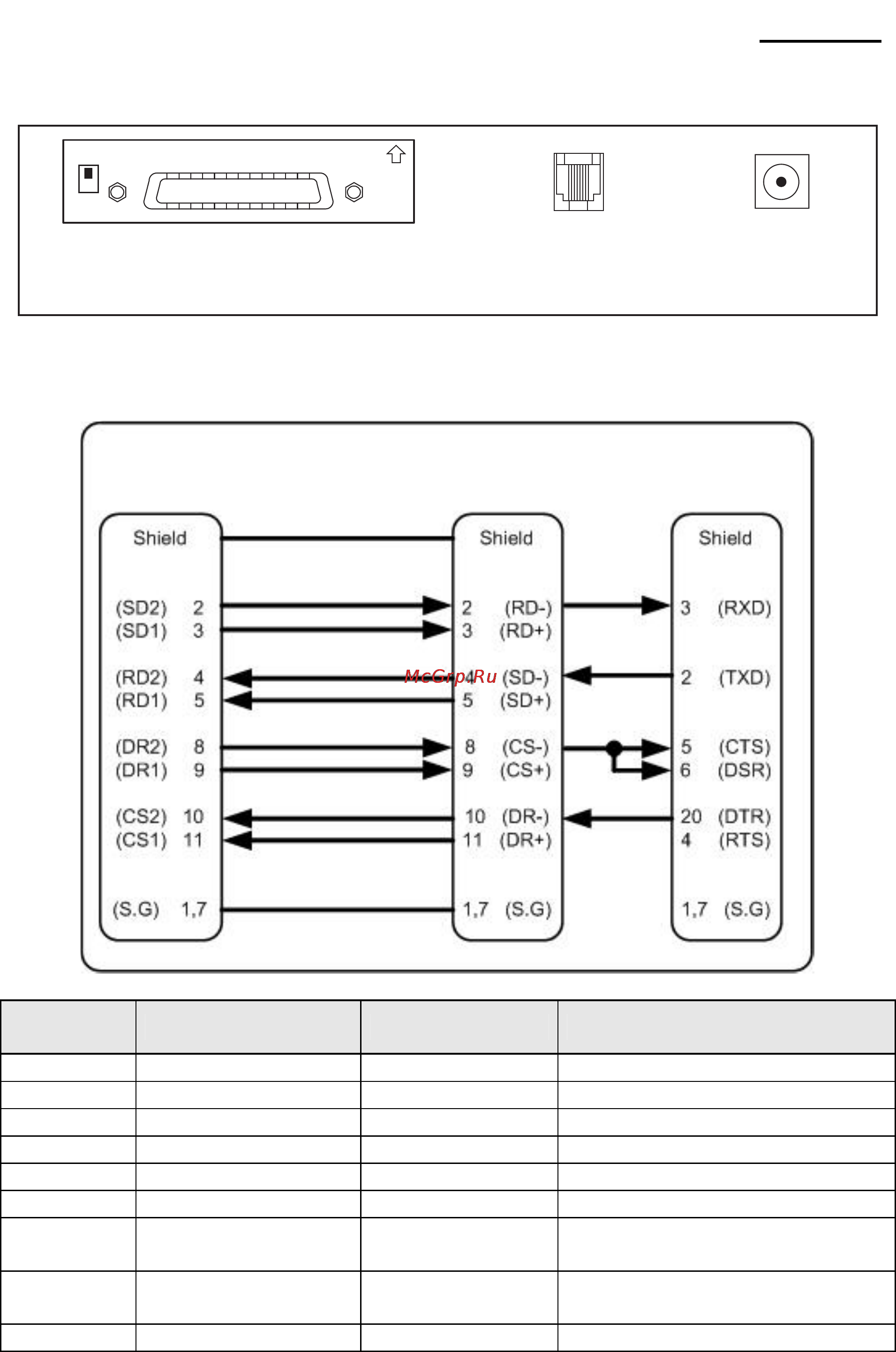

2-2-2 Последовательный интерфейс (RS-485)
Interface Connector
Drawer kick-out
connector
Power supply
connector
RS-232 Ver.2ON
※ На плате последовательного интерфейса имеется подстроечный
переключатель. Когда он установлен в положение "включено", DTR и
RTS соединены между собой.
номер
контакта
название сигнала направленность назначение
1 FGND - заземление кросс-платы
2 SD2 выходной передача данных
3 SD1 выходной
4 RD2 входной прием данных
5 RD1 входной
7 SGND - заземление сигнала
8
9
DR2
DR1
выходной
то же, что и в DTR
(RS-232)
10
11
CS2
CS1
входной
то же, что и в DSR
(RS-232)
Shield FGND - заземление кросс-платы
Разъем
выдвижного
ящика
Разъем интерфейса
Разъем
электропитания
к принтеру
