Rev. 1.01
- 11 -
SRP-275II

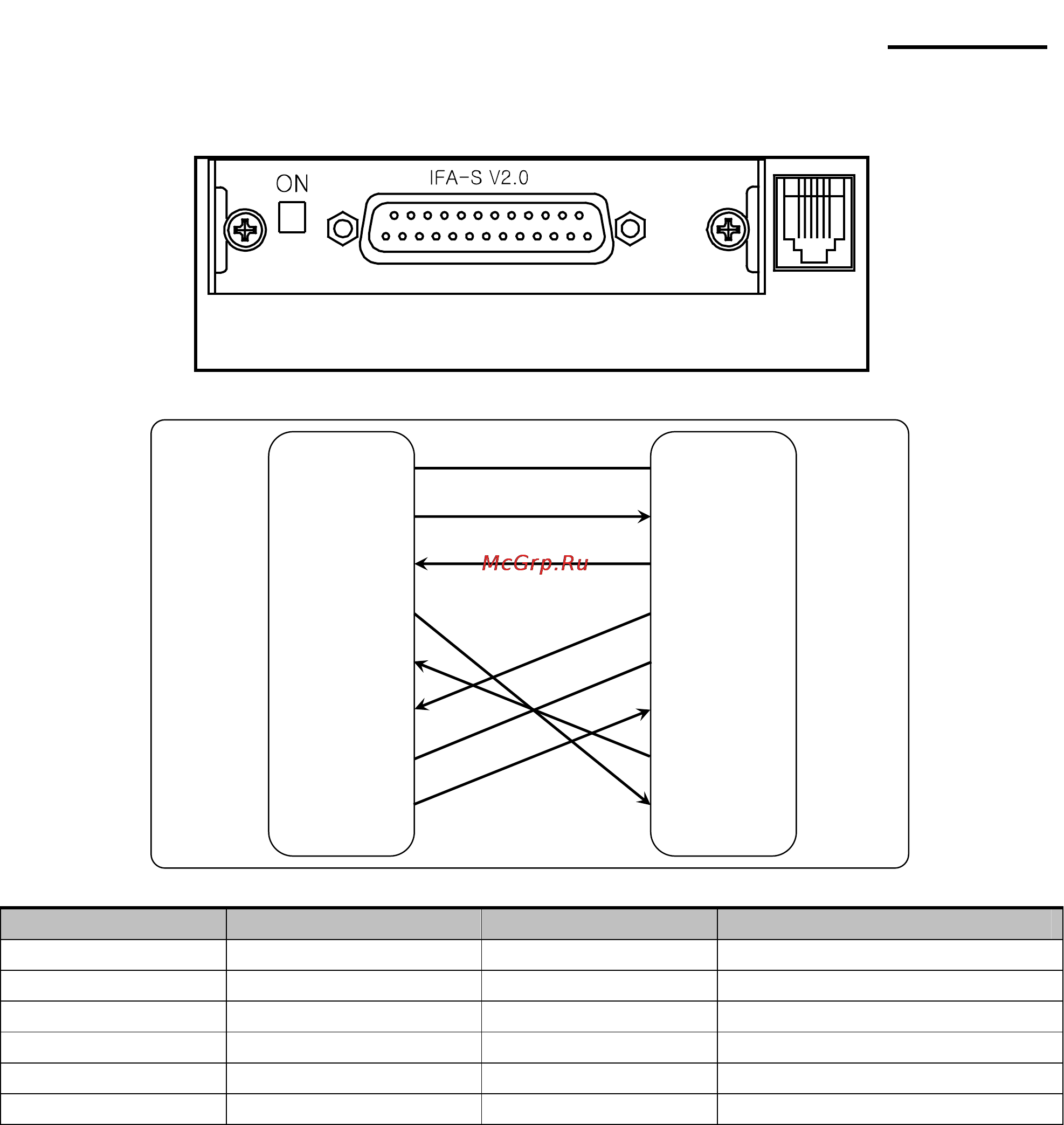

2-2-1 Последовательный интерфейс (RS-232C)
Разъем интерфейса
Разъем
выдвижного
ящика
(F.G) 1
(TXD) 2
(RXD) 3
(RTS) 4
(CTS) 5
(DSR) 6
(S.G) 7
(DTR) 20
1 (F.G)
2 (RXD)
3 (TXD)
4 (DTR)
5 (S.G)
6 (DSR)
7 (RTS)
8 (CTS)
PRINTER
SIDE
(25Pin)
HOST
SIDE
(9Pin)
номер контакта название сигнала направленность назначение
1 FG - заземление кросс-платы
2 TxD выходной передача данных
3 RxD входной прием данных
4 RTS выходной готов к передаче
5 CTS входной отмена передачи
6 DSR входной массив данных готов
