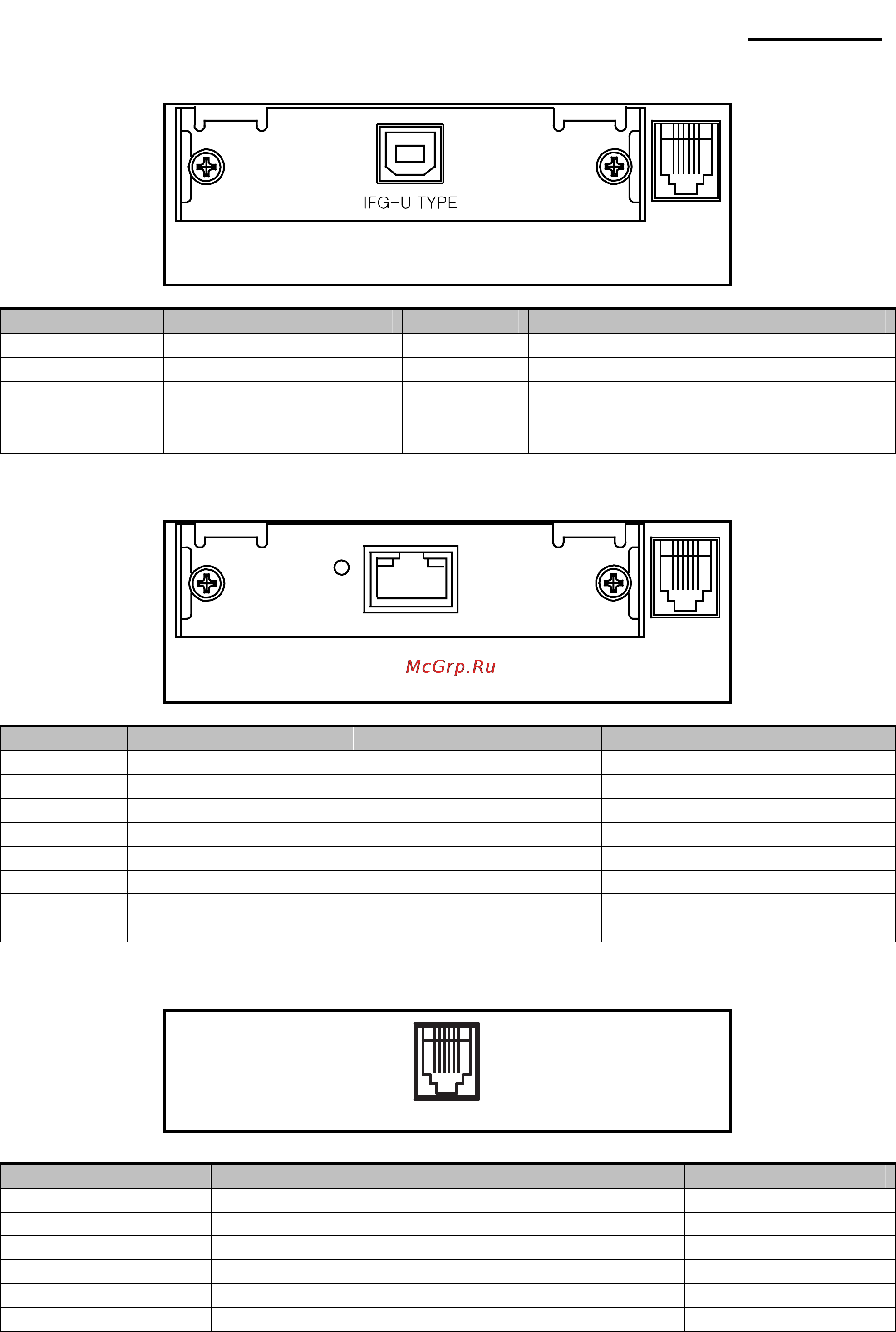

![Bixolon SRP-275II [13/38] 2 3 интерфейс usb](/views2/1178591/page13/bgd.png)
Rev. 1.01
- 13 -
SRP-275II
2-2-3 Интерфейс USB
Разъем USB
Разъем
выдвижного
ящика
№ контакта название сигнала цвет назначение
обойма оплетка оплетка заземление кросс-платы
1 VBUS красный питание кассового аппарата
2 D- белый провод данных D-
3 D+ зеленый провод данных D+
4 GND черный заземление сигнала
2-2-4 Интерфейс Ethernet
Разъем Ethernet
Разъем
выдвижного
ящика
№ контакта название сигнала цвет назначение
1 TxD+ White with orange stripe Transmit +
2 TxD- Solid orange Transmit -
3 RxD+ White with green stripe Receive +
4 NC Solid blue -
5 NC White with blue stripe -
6 RxD- Solid green Receive -
7 NC White with brown stripe -
8 NC Solid brown -
2-2-5 Разъем подключения выдвижного ящика кассового аппарата
1 6
№ контакта название сигнала направленность
1 заземление кросс-платы -
2 сигнал 1 на привод выдвижного ящика выходной
3 сигнал "ящик открыт/закрыт" входной
4 +24 В -
5 сигнал 2 на привод выдвижного ящика выходной
6 заземление сигнала -
