инструкция по эксплуатации
29
Охранные и противоугонные
функции автосигнализации

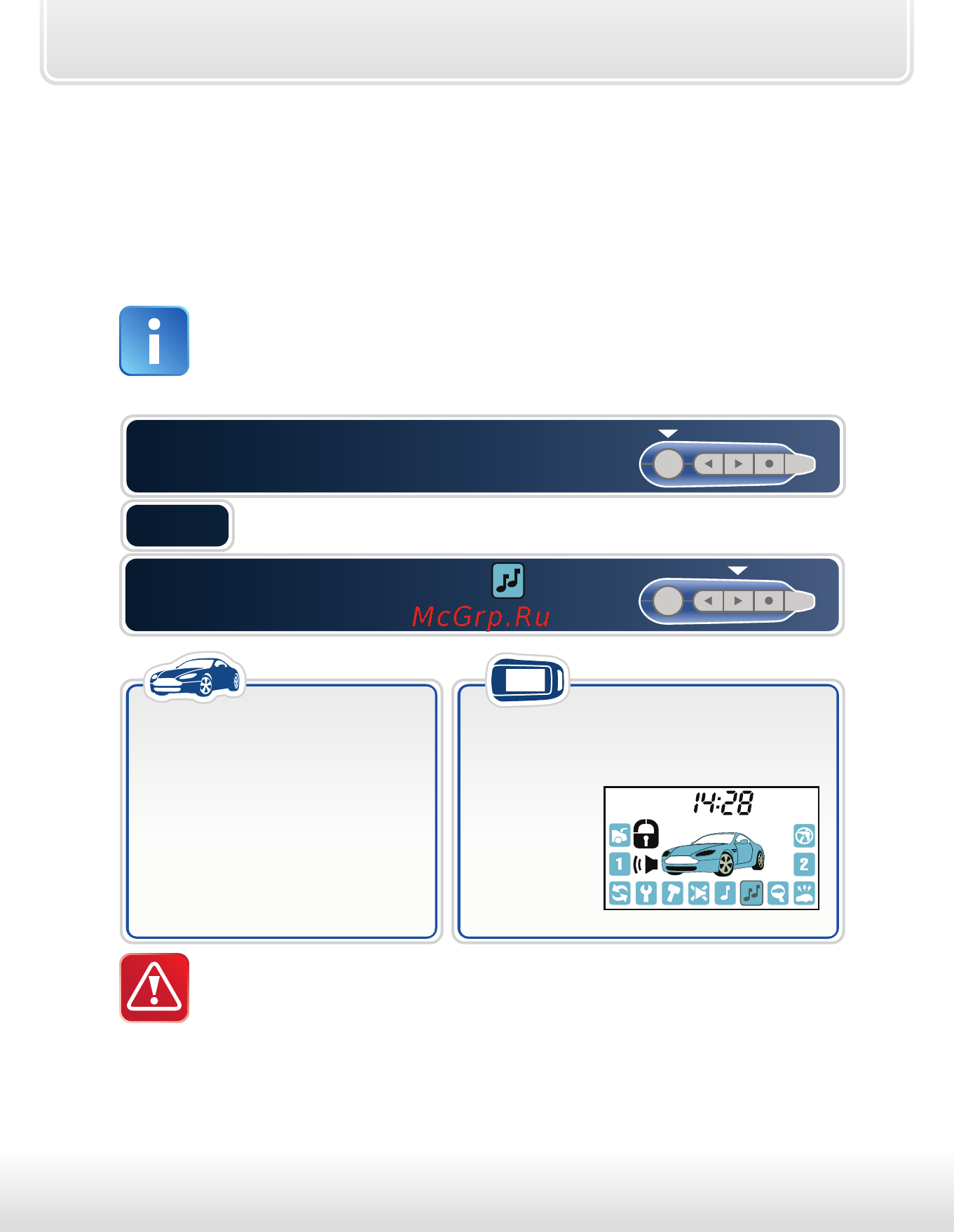

Включение охраны
с громкими сигналами подтверждения
Перед включением охраны убедитесь, что
• зажигание выключено
• стояночный тормоз включен
• двери, капот и багажник закрыты
Нажмите на брелке кнопку 1.
ИЛИ
Установите курсор на иконку
и нажмите коротко кнопку 3 брелка:
брелок
• 1 сигнал сирены
• 1 световой сигнал
• замки дверей закроются
• светодиодный индикатор
начнёт мигать
• 1 звуковой сигнал
• появится индикация включенного
режима
охраны
автомобиль
Если двери, капот, багажник окажутся плохо закрытыми,
или неисправен (постоянно замкнут) один из кнопочных
выключателей дверей, капота, багажника, то сигнализация
предупредит об этом
4 сигналами сирены и 4 световыми сигналами
(см. «Самодиагностика при включении охраны», стр. 39).
