StarLine А63
10

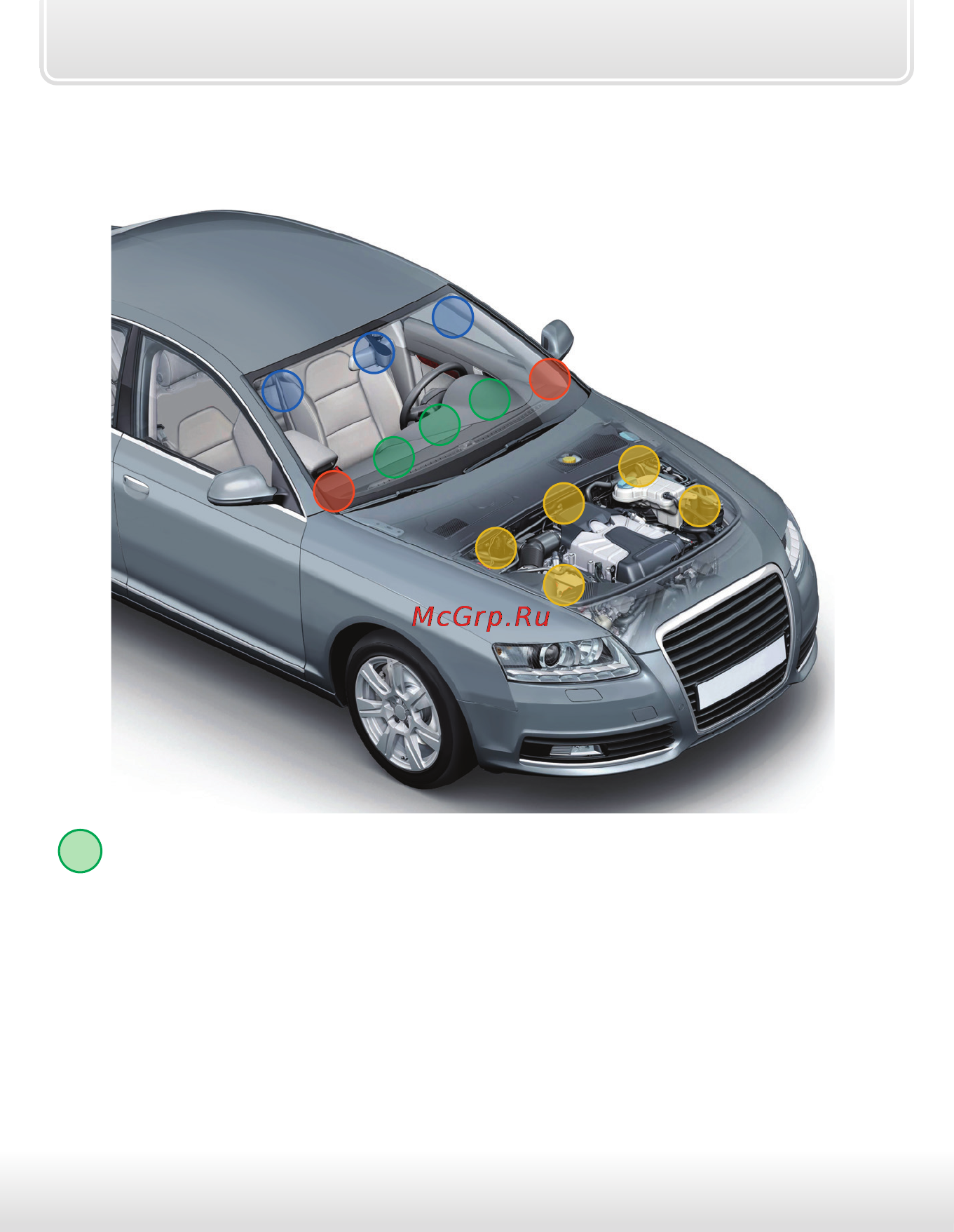

Размещение компонентов
автосигнализации
5
5
4
4
4
4
4
1
1
1
2
2
2
3
3
Центральный блок
разместите в салоне в скрытом месте, например, под приборной
панелью. Закрепите блок с помощью саморезов или пластиковых
стяжек так, чтобы исключить его перемещение при вибрации. При
установке следует учесть, что в центральном блоке находится датчик
температуры салона, поэтому размещать его нужно как можно дальше
от источников тепла, в противном случае показания температуры могут
отличаться от реальной температуры в салоне. Если место установки
блока будет доступно попаданию воды или влаги, то устанавливайте
блок разъемами вниз, чтобы избежать попадания влаги внутрь блока.
1
