StarLine А63
12
Подключение автосигнализации

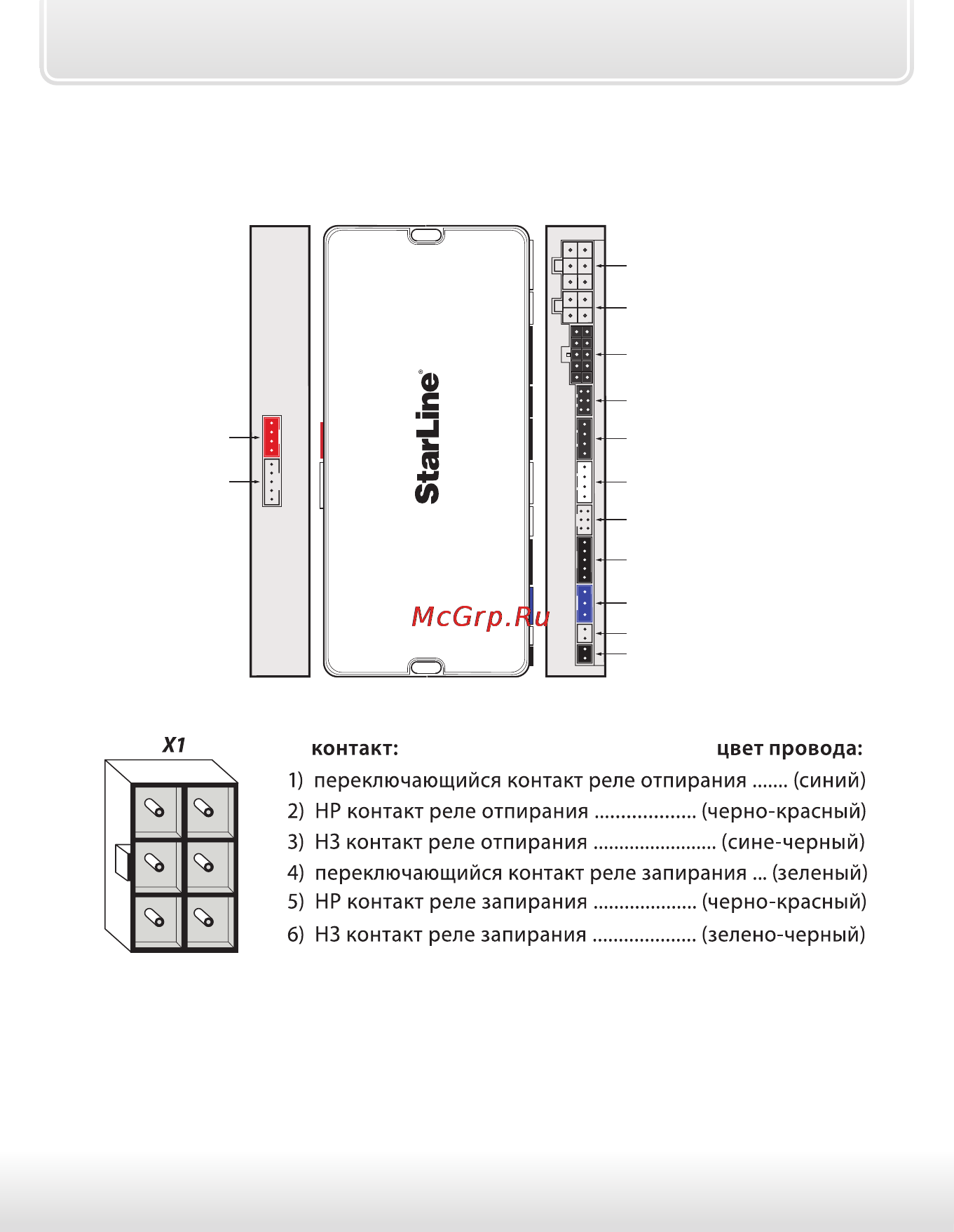

Назначение разъемов и их контактов
разъем CAN и LIN
интерфейса*
GPS/ГЛОНАСС
антенна**
Х1
Х2
Х3
Х4
Х5
Х6
Х7
Х8
Х10
Х11
Х12
Х13
Х9
разъем центрального замка
основной разъем
разъем входов
не используется
не используется
разъем питания и управления
световыми сигналами
дополнит. датчик
приемопередатчик
внешний GSM модуль
сервисная кнопка
светодиод индикации
Назначение контактов разъема Х1
1
2
3
4
5
6
* В StarLine А63 функции CAN и LIN интерфейса могут быть реализованы при
установке в центральный блок автосигнализации модуля 2CAN или CAN+LIN.
** Функции управления через телефон и определения GPS/ГЛОНАСС координат
могут быть реализованы при установке в центральный блок автосигнализации
GSM модуля. Данный модуль, а также GPS/ГЛОНАСС антенна не входят в
комплект автосигнализации StarLine А63.
