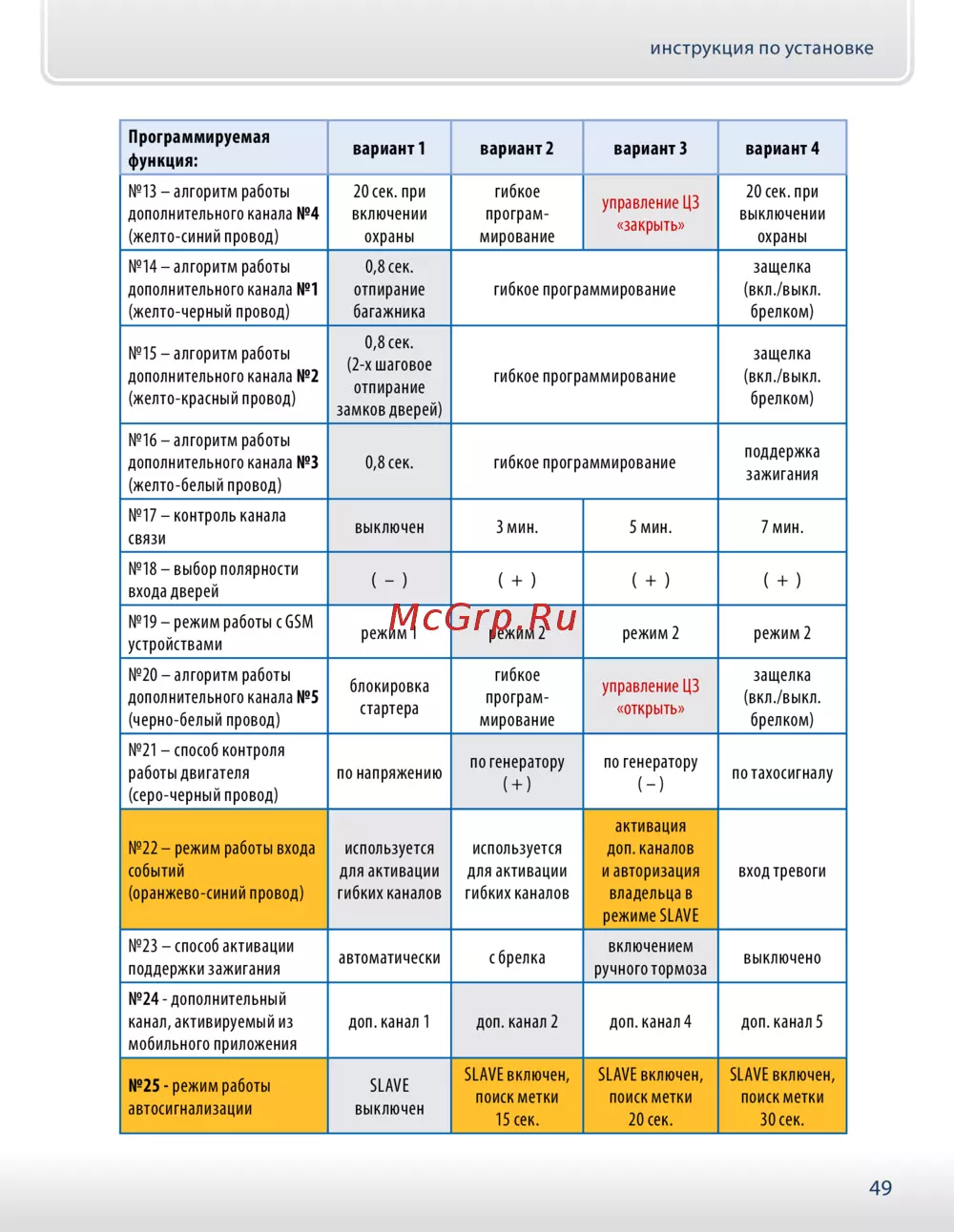

инструкция по установке
49
Программируемая
функция:
вариант 1 вариант 2 вариант 3 вариант 4
№13 – алгоритм работы
дополнительного канала №4
(желто-синий провод)
20 сек. при
включении
охраны
гибкое
програм-
мирование
управление ЦЗ
«закрыть»
20 сек. при
выключении
охраны
№14 – алгоритм работы
дополнительного канала №1
(желто-черный провод)
0,8 сек.
отпирание
багажника
гибкое программирование
защелка
(вкл./выкл.
брелком)
№15 – алгоритм работы
дополнительного канала №2
(желто-красный провод)
0,8 сек.
(2-х шаговое
отпирание
замков дверей)
гибкое программирование
защелка
(вкл./выкл.
брелком)
№16 – алгоритм работы
дополнительного канала №3
(желто-белый провод)
0,8 сек. гибкое программирование
поддержка
зажигания
№17 – контроль канала
связи
выключен 3 мин. 5 мин. 7 мин.
№18 – выбор полярности
входа дверей
( – ) ( + ) ( + ) ( + )
№19 – режим работы с GSM
устройствами
режим 1 режим 2 режим 2 режим 2
№20 – алгоритм работы
д
ополнительного канала №5
(черно-белый провод)
блокировка
стартера
гибкое
програм-
мирование
управление ЦЗ
«открыть»
защелка
(вкл./выкл.
брелком)
№21 – способ контроля
работы двигателя
(серо-черный провод)
по напряжению
по генератору
( + )
по генератору
( – )
по тахосигналу
№22 – режим работы входа
событий
(оранжево-синий провод)
используется
для активации
гибких каналов
используется
для активации
гибких каналов
активация
доп. каналов
и авторизация
владельца в
режиме SLAVE
вход тревоги
№23 – способ активации
поддержки зажигания
автоматически с брелка
включением
ручного тормоза
выключено
№24 - дополнительный
канал, активируемый из
мобильного приложения
доп. канал 1 доп. канал 2 доп. канал 4 доп. канал 5
№25 - режим работы
автосигнализации
SLAVE
выключен
SLAVE включен,
поиск метки
15 сек.
SLAVE включен,
поиск метки
20 сек.
SLAVE включен,
поиск метки
30 сек.
