инструкция по установке
53

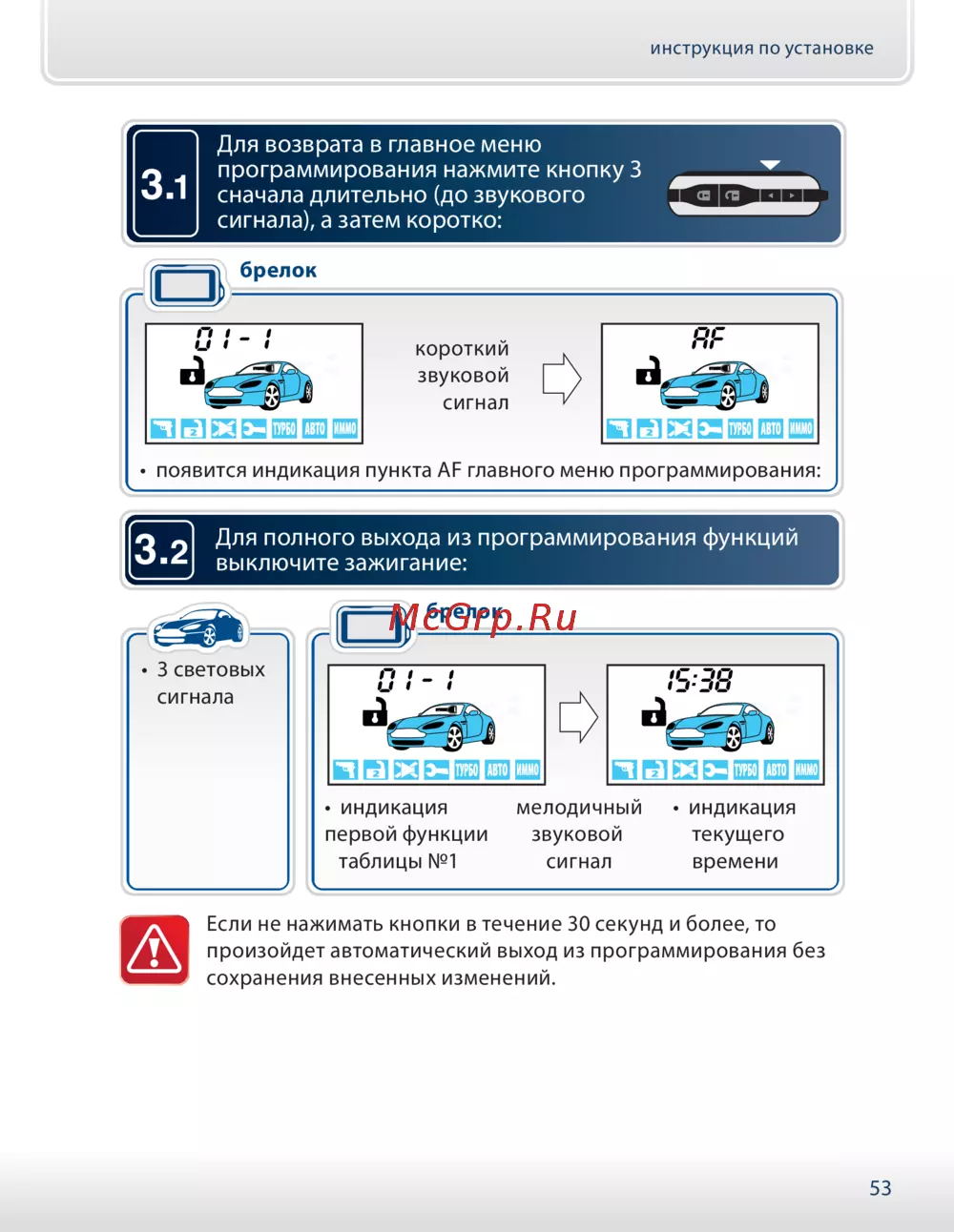

• появится индикация пункта AF главного меню программирования:
3.1
Для возврата в главное меню
программирования нажмите кнопку 3
сначала длительно (до звукового
сигнала), а затем коротко:
короткий
звуковой
сигнал
брелок
• индикация
первой функции
таблицы №1
• индикация
текущего
времени
мелодичный
звуковой
сигнал
• 3 световых
сигнала
3.2
Для полного выхода из программирования функций
выключите зажигание:
брелок
Если не нажимать кнопки в течение 30 секунд и более, то
произойдет автоматический выход из программирования без
сохранения внесенных изменений.
