StarLine Е60, E61
34
желто-черный провод
VD1
86
30
85
87
87а
электромеханический
замок багажника
+12В
7.5 А
(-)
(+)

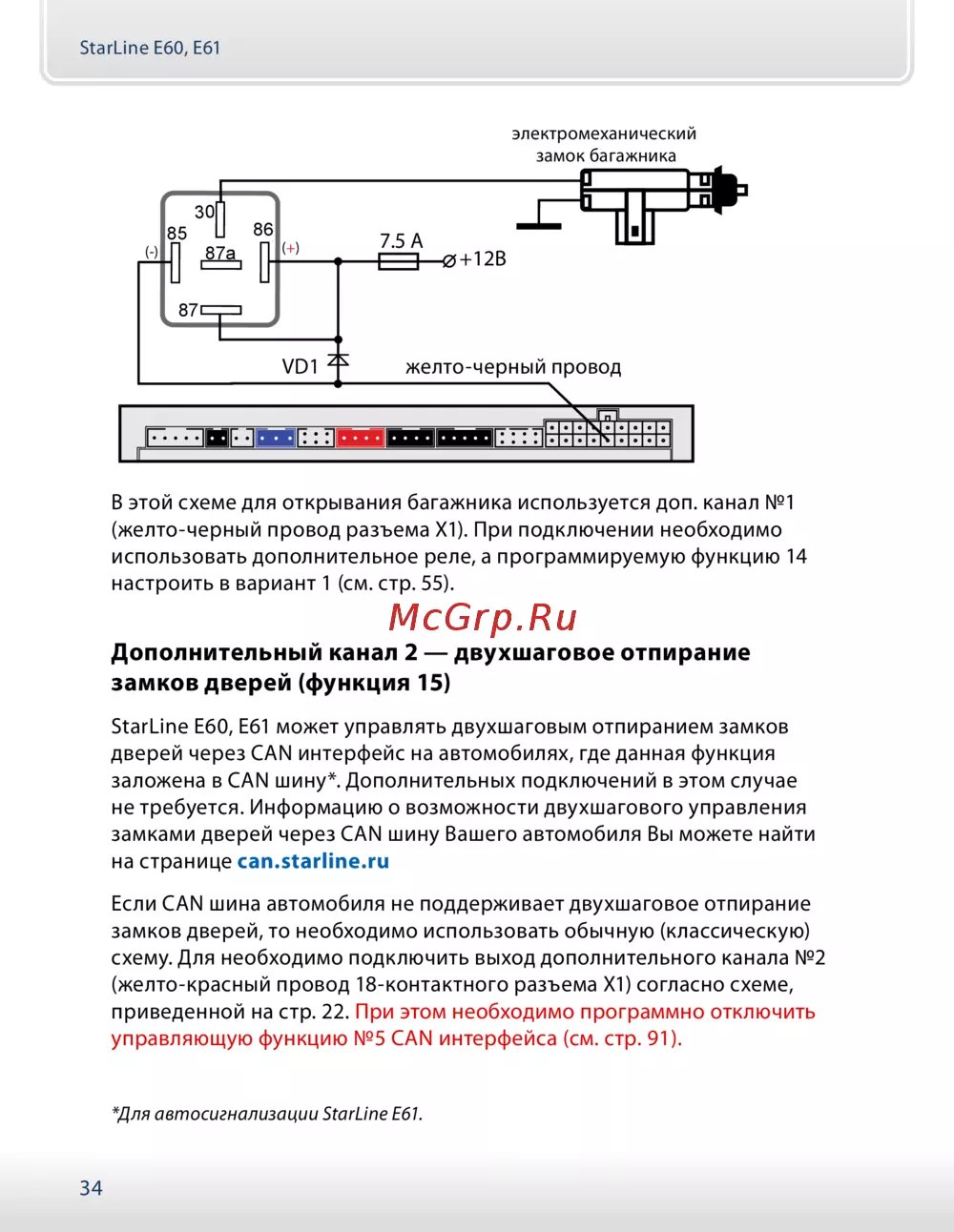

В этой схеме для открывания багажника используется доп. канал №1
(желто-черный провод разъема Х1). При подключении необходимо
использовать дополнительное реле, а программируемую функцию 14
настроить в вариант 1 (см. стр. 55).
Дополнительный канал 2 — двухшаговое отпирание
замков дверей (функция 15)
StarLine Е60, Е61 может управлять двухшаговым отпиранием замков
дверей через CAN интерфейс на автомобилях, где данная функция
заложена в CAN шину*. Дополнительных подключений в этом случае
не требуется. Информацию о возможности двухшагового управления
замками дверей через CAN шину Вашего автомобиля Вы можете найти
на странице
can.starline.ru
Если CAN шина автомобиля не поддерживает двухшаговое отпирание
замков дверей, то необходимо использовать обычную (классическую)
схему. Для необходимо подключить выход дополнительного канала №2
(желто-красный провод 18-контактного разъема Х1) согласно схеме,
приведенной на стр. 22.
При этом необходимо программно отключить
управляющую функцию №5 CAN интерфейса (см. стр. 91).
*Для автосигнализации StarLine E61.
