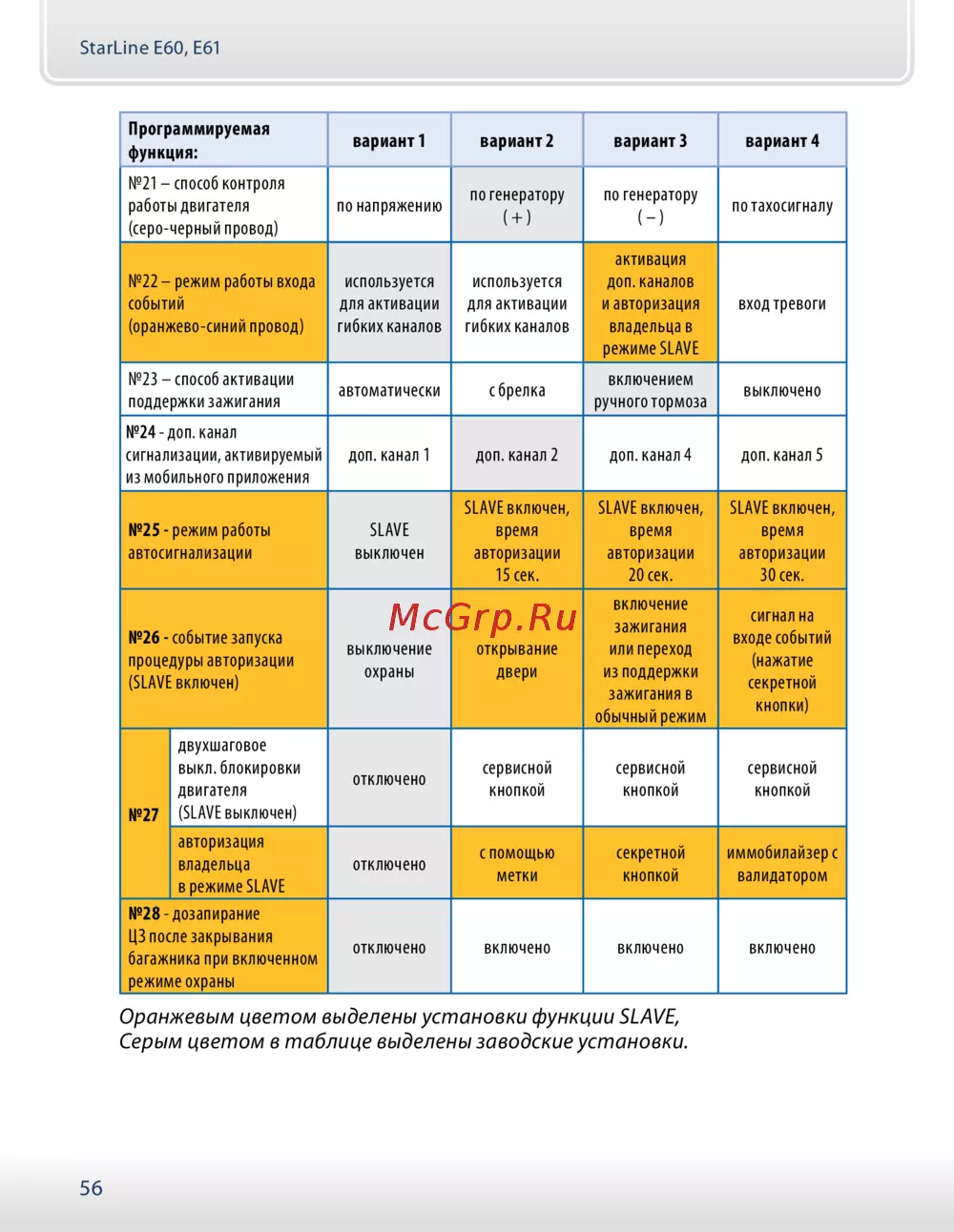

Starline E61 [56/126] Оранжевым цветом выделены установки функции slave серым цветом в таблице выделены заводские установки
![Starline E61 [56/126] Оранжевым цветом выделены установки функции slave серым цветом в таблице выделены заводские установки](/views2/1178667/page56/bg38.png)
StarLine Е60, E61
56
Программируемая
функция:
вариант 1 вариант 2 вариант 3 вариант 4
№21 – способ контроля
работы двигателя
(серо-черный провод)
по напряжению
по генератору
( + )
по генератору
( – )
по тахосигналу
№22 – режим работы входа
событий
(оранжево-синий провод)
используется
для активации
гибких каналов
используется
для активации
гибких каналов
активация
доп. каналов
и авторизация
владельца в
режиме SLAVE
вход тревоги
№23 – способ активации
поддержки зажигания
автоматически с брелка
включением
ручного тормоза
выключено
№24 - доп. канал
сигнализации, активируемый
из мобильного приложения
доп. канал 1 доп. канал 2 доп. канал 4 доп. канал 5
№25 - режим работы
автосигнализации
SLAVE
выключен
SLAVE включен,
время
авторизации
15 сек.
SLAVE включен,
время
авторизации
20 сек.
SLAVE включен,
время
авторизации
30 сек.
№26 - событие запуска
процедуры авторизации
(SLAVE включен)
выключение
охраны
открывание
двери
включение
зажигания
или переход
из поддержки
зажигания в
обычный режим
сигнал на
входе событий
(нажатие
секретной
кнопки)
№27
двухшаговое
выкл. блокировки
двигателя
(SLAVE выключен)
отключено
сервисной
кнопкой
сервисной
кнопкой
сервисной
кнопкой
авторизация
владельца
в режиме SLAVE
отключено
с помощью
метки
секретной
кнопкой
иммобилайзер с
валидатором
№28 - дозапирание
ЦЗ после закрывания
багажника при включенном
режиме охраны
отключено включено включено включено
Оранжевым цветом выделены установки функции SLAVE,
Серым цветом в таблице выделены заводские установки.
