Рис. А
5. ПОДКЛЮЧЕНИЕ К СЕТИ
Подключение к сети производить, используя сетевой кабель в комплекте. Перед подключением убедиться, что
напряжение сети соответствует напряжению 220+ 10% или 380 В с перекосом фаз не более 10% (см. таблицу
технических характеристик). Для заземления использовать желто-зеленый провод сетевого кабеля, который
также имеет символ с наклейкой; другие провода должны быть подсоединены к сети. Сеть должна быть
защищена предохранителем или автоматическим выключателем, которые должны выдерживать максимальную
нагрузку, необходимую сварочному аппарату. При использовании удлинителей сетевого кабеля их сечение
должно быть не меньше, чем у самого сетевого кабеля.
6. ПОДГОТОВКА К СВАРОЧНЫМ РАБОТАМ.
Внимание! Перед включением аппарата убедитесь, что мощность сети, к которой подключается аппарат,
соответствует техническим характеристикам аппарата, изложенным в настоящей инструкции.
6.1. Подсоедините кабель заземления к детали.
6.2. При сварке в среде защитного газа откройте и отрегулируйте давление редуктором. Не забудьте перекрыть
редуктором поток газа по окончании работы.
6.3. Включите аппарат. Установите необходимый ток сварки при помощи выключателей или Поворотного
выключателя, в зависимости от вашей модели.
Будьте осторожны, в некоторых моделях (105, 4.135, 4.165, 4.195) сварочный контакт пистолета находится
под напряжением, независимо от нажатия курка. Эти модели предназначены только для бытового
применения.
6.4. Нажмите на курок сварочного пистолета и держите до тех пор, пока кончик сварочной проволоки не
покажется из наконечника. Установите желаемую скорость подачи проволоки при помощи поворотного
регулятора на передней панели аппарата.
6.5. В случае перегрева аппарат отключается и загорается индикаторная лампочка. После нескольких минут
остывания термостат сам включит аппарат, лампа погаснет и можно продолжить работу дальше. После
двукратного срабатывания термозащиты необходимо найти и устранить причину перегрева, прежде чем
продолжить сварочные работы.
7. ЗАЩИТНЫЙ ГАЗ
Сварка проволокой сплошного сечения (омедненная) требует присутствия защитного газа, состав которого
зависит от типа сварки:
- Для углеродистой стали: С02 - смесь Аргон/С02, Аргон
- Для алюминия: Аргон
- Для нержавеющей стали: смесь Аргон/О2 - смесь Аргон/СО3, Аргон
8. ПОДСОЕДИНЕНИЕ ГАЗОВОГО БАЛЛОНА
В целях безопасности на заднюю опору следует ставить только один баллон. Крепко прикрепить баллон к
крючкам специальной цепью. Не передвигать сварочный аппарат, если на опоре стоит газовый баллон. Снять
колпачок с баллона, очистить резьбу соединения и дать выход небольшому количеству газа, приоткрыв клапан
на несколько секунд. Это предотвратит попадание грязи в редуктор давления. Проверить надежность
подсоединения редуктора давления. При необходимости закрепить. Подсоединить газовый шланг, закрепив его
металлическим зажимом. Убедиться, что при открытии клапана баллона не происходит утечки газа. В
нерабочем состоянии аппарата клапан газового баллона должен быть закрыт. Перед присоединением шланга к
аппарату открыть баллон и в течение 2-3 секунд продуть шланги для удаления загрязнения.

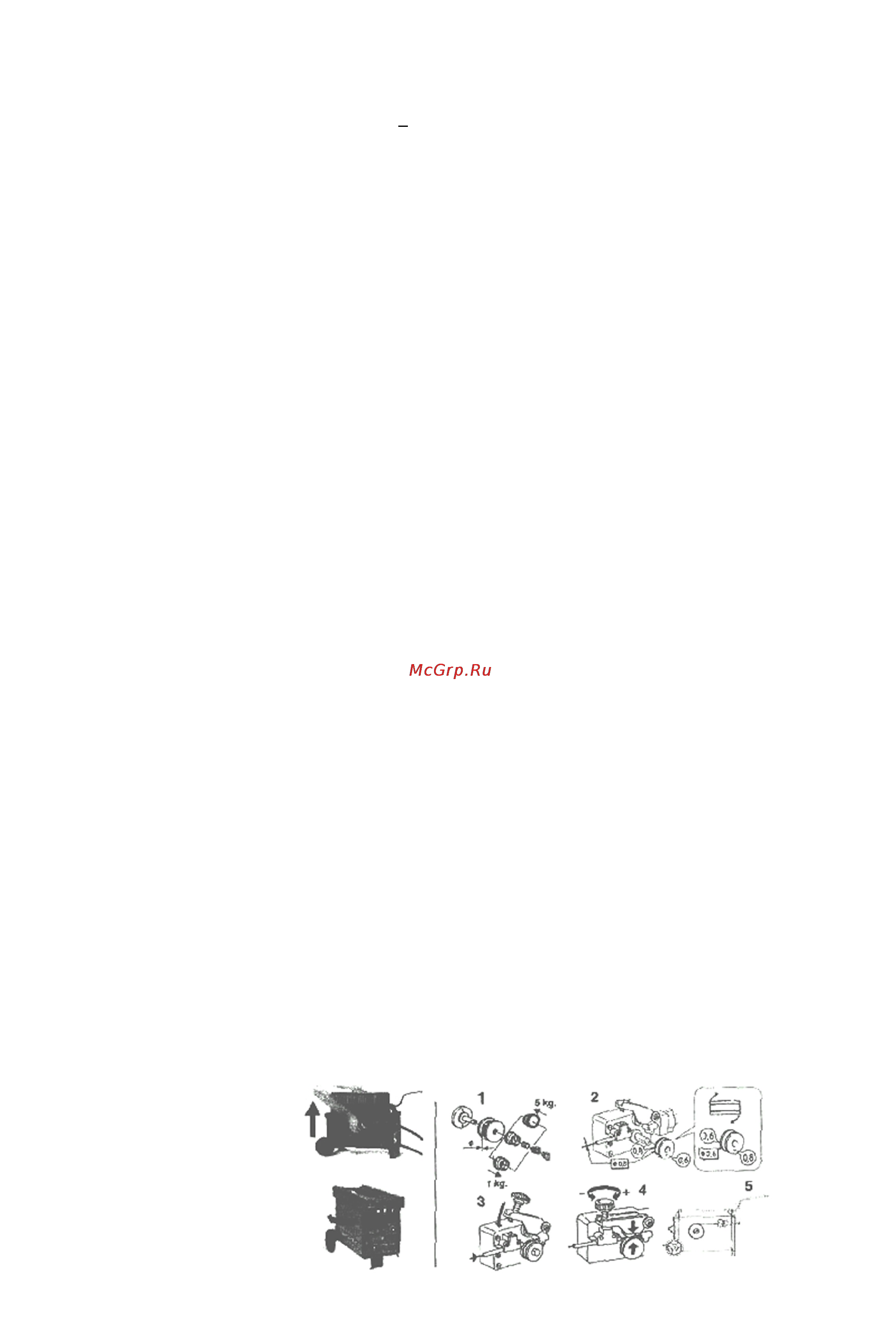

9. УСТАНОВКА КАТУШКИ С
ПРОВОЛОКОЙ (РИС. А)
9.1. Убедитесь, что ролики для
подачи проволоки, направляющий
шланг и наконечник сварочного
пистолета соответствуют типу и
диаметру используемой проволоки
и правильно установлены. Для
использования проволоки другого
диаметра, нужно сменить или
перевернуть ведущий ролик.
4
