Маркировка диаметра бороздки находится на ролике сбоку. Открыть крышку доступа к устройству подачи

проволоки. Надеть катушку на ось таким образом, чтобы конец проволоки был направлен вверх. Закрепите

катушку. Убедиться в отсутствии петель на проволоке. Проволока должна легко разматываться. Поднимите

верхний ведущий ролик и отведите его от нижнего в направлении противоположном стрелке (рис. А) Взять

конец проволоки и обрезать его, заровнять срез и продеть проволоку через систему роликов в направляющую

втулку так, чтобы она заходила туда на 5-10 сантиметров.

9.2. Опустить верхний прижимной ролик (рис. А, поз. З) и отрегулировать прижим так, чтобы он был не слишком

тугим и не слишком слабым (рис. А поз.4). Слишком тугой прижим деформирует проволоку, затрудняя её подачу

к горелке. Убедитесь, что проволока находится в специальной борозде ведущего ролика.

9.3. Разложите сварочный шланг по всей его длине, предварительно сняв с горелки сопло и наконечник.

Включить кнопку на горелке и удерживать её до выхода проволоки из шланга горелки на 3-5 см.

Внимание! В течение данной операции проволока находится под напряжением и испытывает

механические нагрузки, поэтому следите за тем, чтобы не было возможности возникновения

электрической дуги и соблюдайте правила техники безопасности.

Не направляйте сварочный пистолет на людей.

Не подносите сварочный пистолет близко к газовому баллону.

9.4. После выхода проволоки поставить сопло и наконечник на место. Убедиться, что диаметр отверстия

наконечника соответствует диаметру проволоки.

9.5. Настройте механизм подачи проволоки так, чтобы проволока подавалась плавно и без рыков, для этого

установите давление верхнего прижимного ролика минимально возможным, при котором проволока не

проскальзывает между роликами. И отрегулируйте тормозящее усилие шпинделя на катушку так, чтобы усилие

было минимальным, и при прекращении подачи не образовывалась петля из проволоки под воздействием

инерции катушки.

9.6. Обрежьте выступающий конец проволоки из наконечника так, чтобы осталось 10-15 мм.

10. СВАРКА (С ГАЗОМ/БЕЗ ГАЗА, РИС. В)

Первые позиции переключателя соответствуют сварке деталей толщиной 1-2 мм. Следующие позиции

устанавливают подачу более высокого сварочного тока и подходят для сварки более толстых деталей. Открыть

клапан баллона и установить подачу газа 5-7 л/мин

(3-4 атм) в соответствии с выбранным режимом.

Подсоединить зажим к свариваемой детали.

Нажать кнопку на сварочной горелке, сохраняя

расстояние от сопла до детали 3-4 мм.

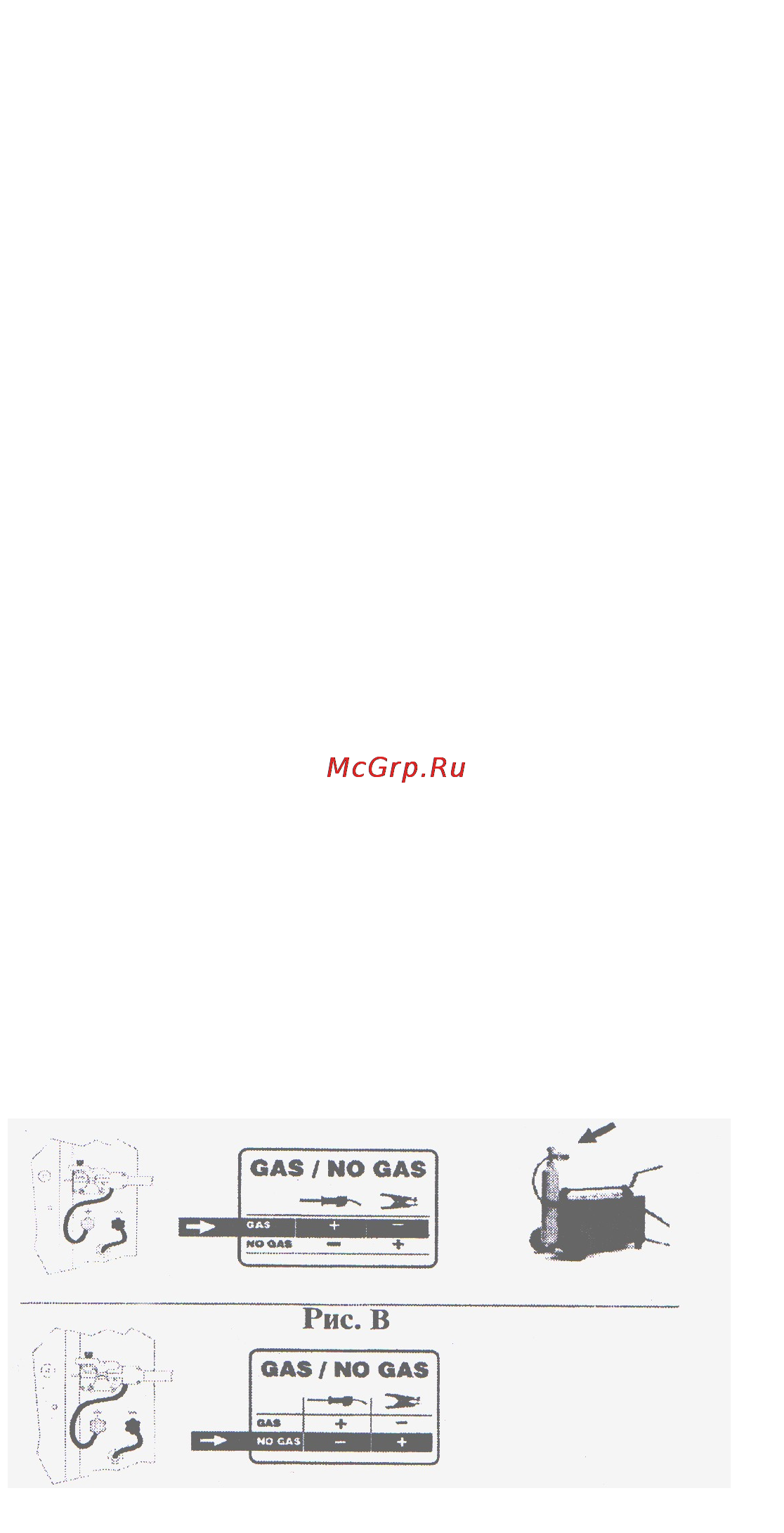

Для сварки проволокой с флюсом без газа

необходимо изменить полярность подключения

сварочных кабелей, порядок перекоммутации для

разных режимов показан на Рис. В, клеммы могут

быть расположены как на задней панели аппарата,

так и внутри, под съёмной панелью.

11. РЕГУЛИРОВКА РЕЖИМОВ СВАРОЧНОГО ТОКА ДЛЯ:

моделей 182, 202 остальных моделей
