Установка высоты фрезерной головки.
Данная регулировка нужна для изменения
расстояния между столом и фрезерной головкой при
изменении высоты обрабатываемой заготовки.
Внимание! При увеличении выхода шпинделя из
фрезерной головки точность и качество обработки
ухудшаются.
Для изменения высоты фрезерной головки открутите два стопорных винта 1 с
левой стороны стойки станка и ручкой 2 изменения высоты фрезерной головки
установите требуемую высоту. Стопорные винты 1 снова закрутите (См. рис.
6.).
Установка инструмента в шпиндель станка.
Для установки инструмента в шпиндель станка
снимите колпачок 1 с инструментального штока.
Установите минимальные обороты шпинделя. В
шпиндель станка установите инструмент 2 с конусной
оправкой MK IV и с внутренней резьбой M 16(шаг2)
вместо хвостовика. Удерживая конусную оправку с
инструментом одной рукой, другой закрутите
инструментальный шток. Затяните инструментальный шток ключом. Вставьте
колпачок 1 инструментального штока на место.
Установите выбранную скорость вращения шпинделя (См. рис. 7.).
Включение микроподачи шпинделя.
Микроподача используется для точной обработки материала при
вертикальной подаче шпинделя. Например, при расточке глухих отверстий.
Включается микроподача 2 шпинделя с
помощью перемещения ручки 1 от станка. Для
отключения микроподачи и включения ручной
подачи ручку 1 необходимо переместить к станку
(См. рис.8.).
10

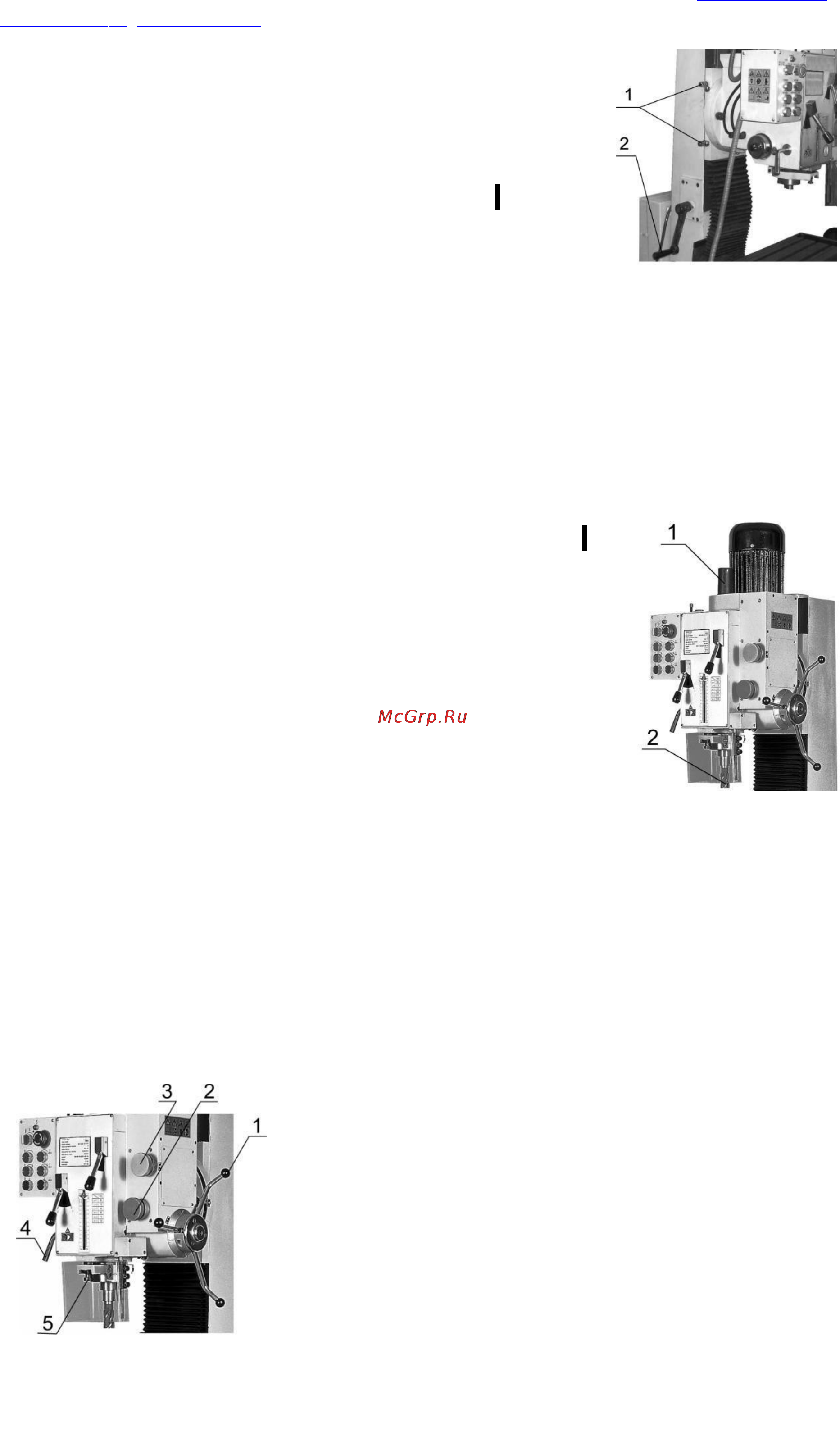

Рисунок 6.
Рисунок 7.
