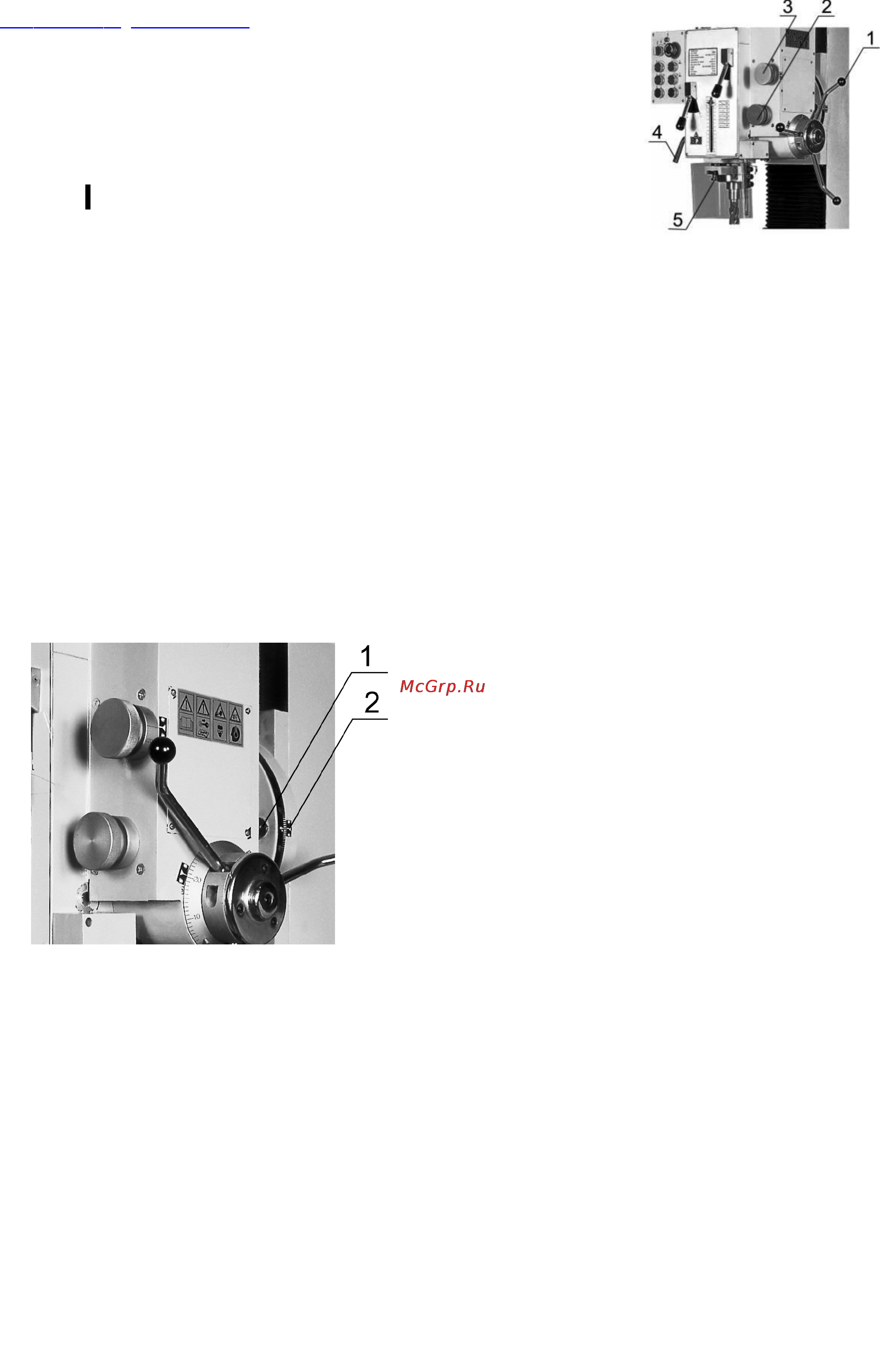

Для выключения автоматической подачи шпинделя

вращайте маховичок 3 до нулевой отметки, при этом

останется включенной микроподача шпинделя.

Для отключения микроподачи и включения ручной

подачи ручку 1 необходимо переместить к станку (См.

рис.11.).

Внимание! Не переключайте скорость подачи

шпинделя до полной его остановки!

Продольное и поперечное перемещение стола.

Продольное и поперечное перемещение стола осуществляется вручную, с

помощью маховичков соответствующего перемещения, при отпущенных

стопорных винтах.

На фрезерном станке, за дополнительную оплату, может быть установлена

электромеханическая подача поперечного перемещения стола.

Регулировка наклона фрезерной головки.

Регулировка наклона фрезерной

головки нужна для обработки

заготовки под углом.

Для установки фрезерной головки

под углом открутите две зажимные

гайки 1 с двух сторон станка,

удерживающие фрезерную головку в

вертикальном положении. Вручную

наклоните головку на требуемый угол,

контролируя угол наклона головки по

шкале 2 на правой стороне станка (См.

рис. 12.). Затем снова затяните

зажимные гайки.

7. Электрооборудование.

7.1. Схема станка.

Рисунок 12.

Рисунок 11.
