При исролзовании микроподачи, на маховичке 3, выбора скорости

автоматической подачи должно быть установлено нулевое значение.

Регулировка длины хода

шпинделя.

Регулировка длины хода шпинделя нужна для ограничения глубины

обработки заготовки. Например, при: сверлении, нарезании резьбы, расточке и

т.д.

Длина хода шпинделя регулируется винтом 5, расположенным под лицевой

панелью фрезерной головки, который перемещает упор, ограничивающий длину

хода шпинделя. Контролируется длина хода шпинделя по шкале, которая

расположена на лицевой панели фрезерной головки. Ручка 4 фиксирует

вертикальное положение шпинделя (См. рис.8.).

Выбор скорости вращения шпинделя.

Положения ручки,

переключения диапазона

скоростей шпинделя,

обозначается буквами «H» и «L»

(См. рис. 9.).

Положения ручки,

переключения скоростей

вращения шпинделя,

обозначается цифрами «1» «2»

«3» (См. рис. 10.).

Скорость шпинделя

подбирается из вариантов

положений обоих ручек по

таблице 1.

Внимание! Не переключайте скорость вращения шпинделя до полной его

остановки!

Выбор скорости автоматической подачи шпинделя

Для включения автоматической подачи шпинделя вращайте маховичок 3

(См. рис. 11.) до установки скорости подачи в одно из положений (0,06; 0,09;

0,13; 0,20; 0,25; 0,36 мм/оборот.), со значением отличным от нуля, затем

переместите ручку 1, ручной подачи от станка.

Рисунок 10.

Рисунок 9.

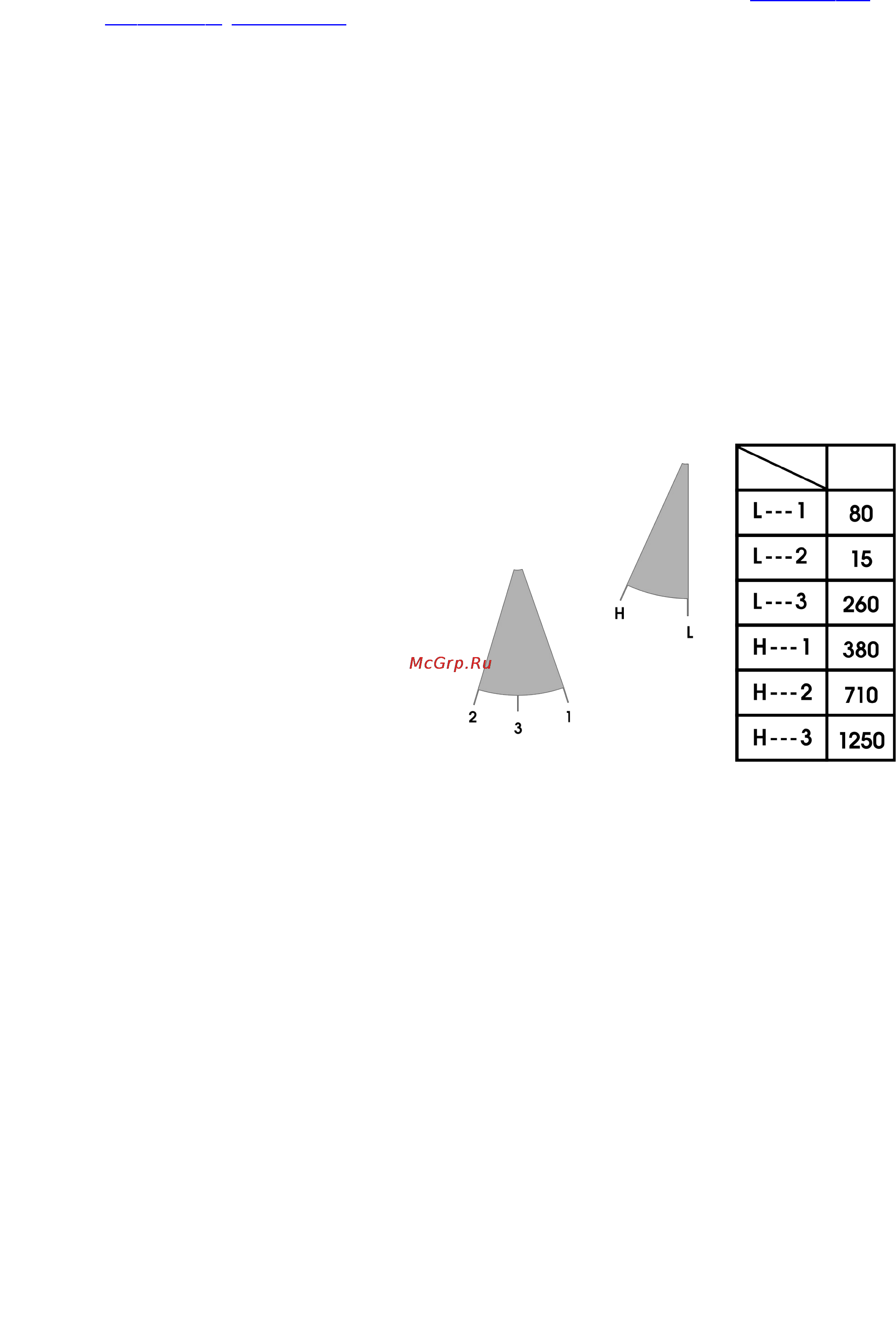

Таблица 1.

Рисунок 8.
