ООО «ТРИОД» г. Королев ул. Силикатная 65, тел. 8-495-504-33-68, e-mail tri _ d @ me . com,
info @ trio - d . ru, www. trio - d .ru
Размеры основания 240×270 мм.
Общая высота 710 мм.
Конус шпинделя Мк II.
Поперечный ход стола 90 мм.
Продольный ход стола 180 мм.
Ход шпинделя 30 мм.
Вылет шпинделя 140 мм.
Макс. расстояние между шпинделем и столом 220 мм.
Макс. диаметр сверления 10 мм.
Регулировка глубины сверления да.
Точная подача шпинделя да.
Т - образный паз 8 мм.
Одно деление нониуса - продольный ход стола 0,025 мм.
- поперечный ход стола 0,025 мм.
- точная подача шпинделя 0.05 мм.
Масса станка 32 кг.
3.2. Уровень шума оборудования.
Уровень акустической мощности А( L
wa
).
L
wa
=72,6 Дб(А) – Значение измерено с нагрузкой.
L
wa
=69,8 Дб(А) – Значение измерено без нагрузки.
Уровень звука (А) в месте обслуживания ( L
p
А
eq
).
L
p
А
eq
=71,0 Дб(А) – Значение измерено с нагрузкой.
L
p
А
eq
=64,2 Дб(А) – Значение измерено без нагрузки.

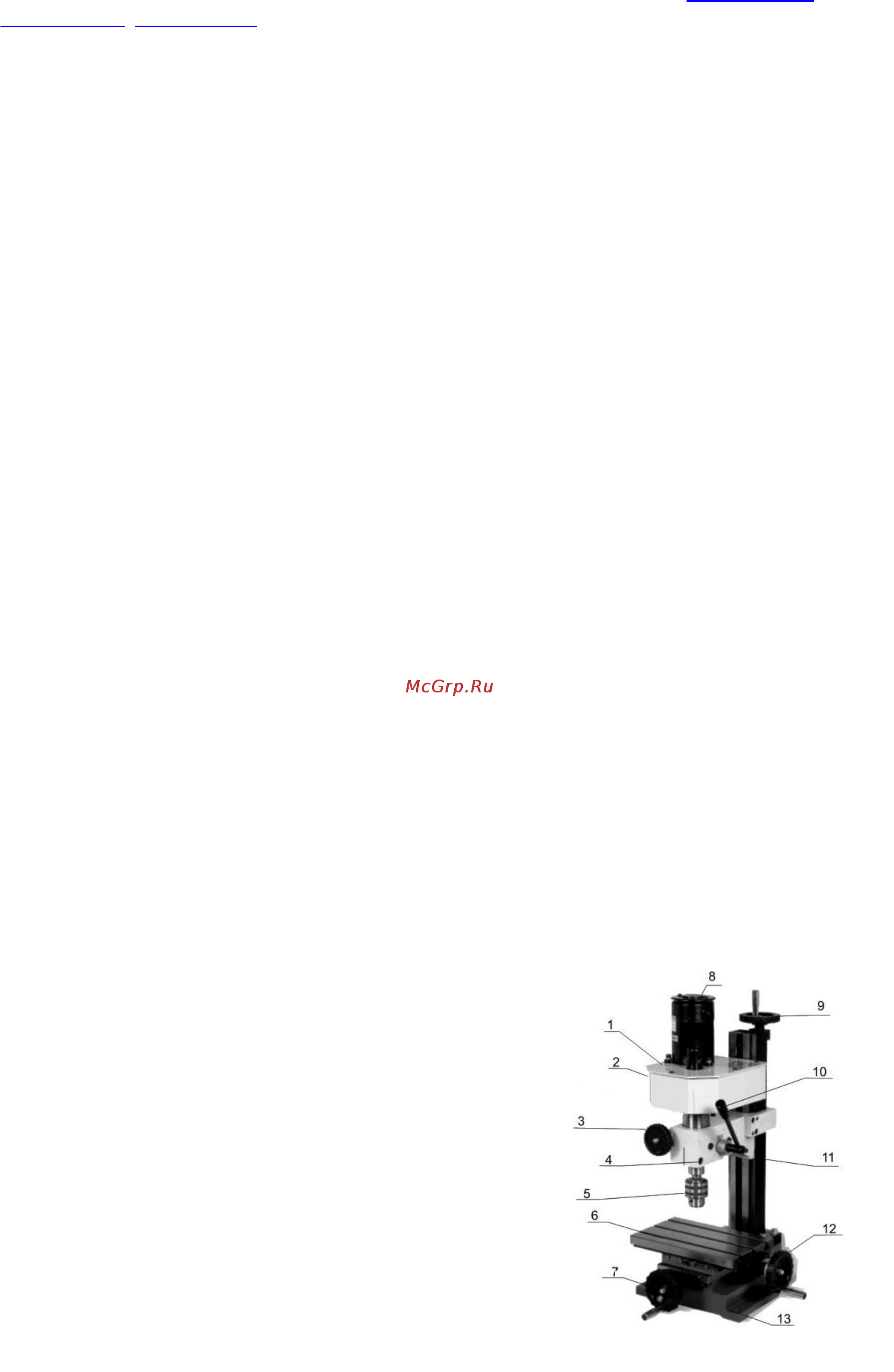

3.3. Основные узлы и детали оборудования. (см. рис. 2)
1 Коробка передач
2 Панель управления
3 Маховичёк микроподачи
4 Винт зажатия шпинделя
5 Патрон
6 Рабочий стол
7 Маховичёк поперечной подачи
8 Двигатель
9 Маховичёк вертикальной подачи
10 Рычаг шпинделя
11 Стойка с призматической направляющей
4
