12 Маховичёк продольной подачи

13 Основание

Рисунок 2.

3.4. Краткое описание конструкции оборудования (см. рис. 2).

Фрезерный станок состоит из основания 13, на котором установлена стойка 11.

По стойке с призматической направляющей с помощью маховичка вертикального

перемещения 9 ходит шпиндельный узел. Шпиндельный узел представляет собой

жесткий кронштейн, на котором установлен двигатель 8, который через коробку

передач 2 передает движение на вал шпинделя. На валу крепится патрон 5. Для

фиксации шпинделя служит винт 4. Микро-подача осуществляется с помощью

маховичка 3. Для перемещения шпинделя служит рычаг 10. на станине установлен

стол 6, который перемещается вдоль и поперек с помощью маховичков 12 и 7

соответственно.

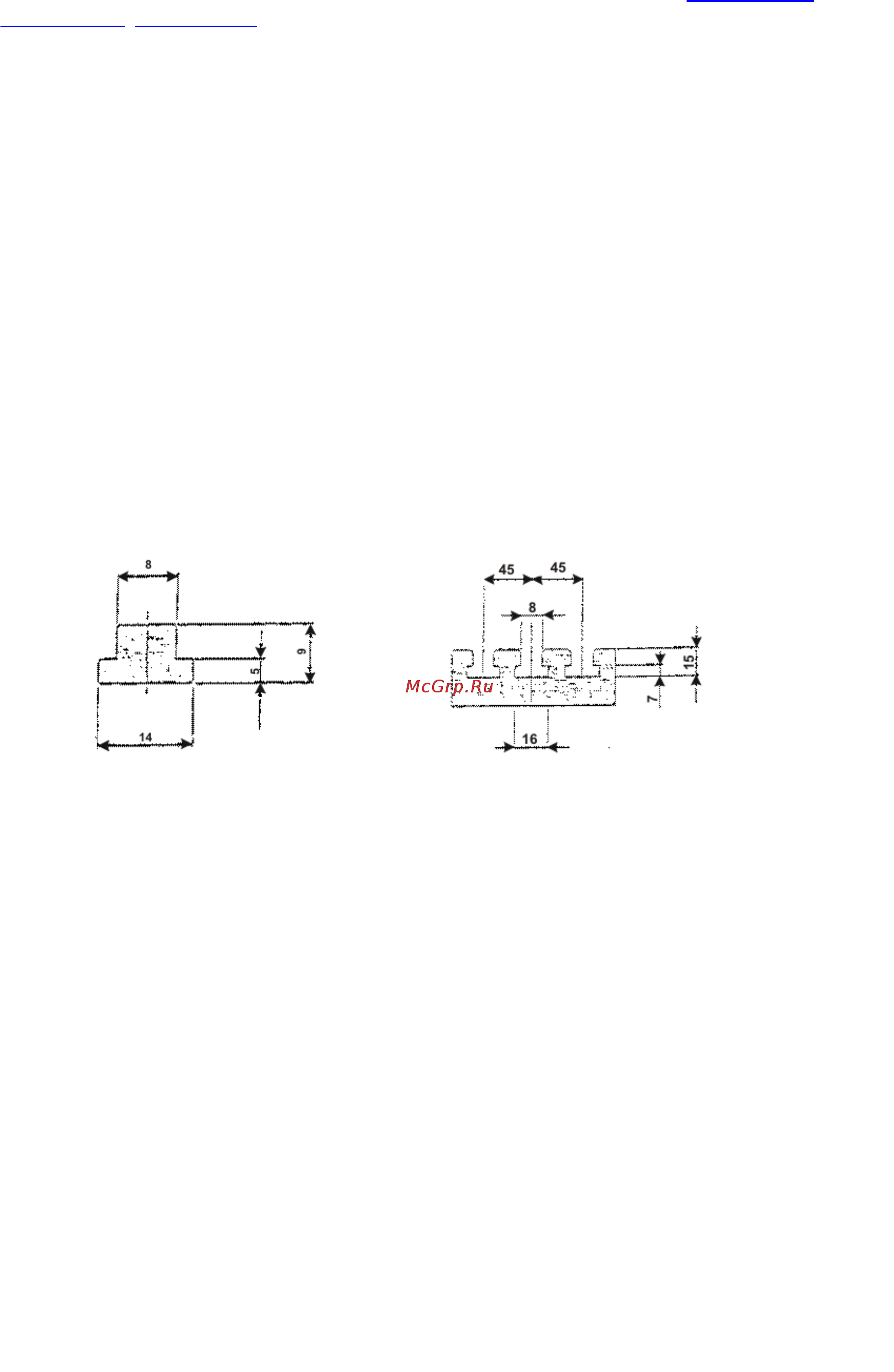

Размеры зажимных сухарей стола и «Т» образного паза:

3.5. Количество рабочих необходимых для работы на оборудовании.

На данном станке, одновременно может работать только один человек.

3.6. Место расположение рабочего во время работы на оборудовании.

Для правильного и свободного управления станком рабочий должен находиться

с передней стороны станка. Только при таком положении рабочего во время работы

на станке есть возможность свободно управлять всеми необходимыми механизмами

станка.

4. Монтаж и установка.

4.1. Транспортировка.

Фрезерный станок MMS-20E поставляется в фанерном ящике, в частично

собранном виде.
