6. Описание работы оборудования.

Привод мини фрезерного станка обеспечивается коллекторным двигателем с

постоянными магнитами. Диапазоны оборотов выбираются с помощью

двухскоростной коробкой передач («Н» - «L»). Плавное регулирование скорости

вращения шпинделя обеспечивается потенциометром, благодаря которому можно

установить любую скорость вращения шпинделя в выбранном диапазоне.

Подачу шпинделя можно осуществить двумя способами. Один из способов –

это посредством рычага подачи, который служит, прежде всего, для сверления или

для чернового прохода при фрезеровании (максимум 2 мм.). Другой способ – с

помощью микроподачи. Эта подача используется всегда, когда нужно провести

точную подачу шпинделя. Для этого после нажатия на рычажок включения

микроподачи (в положение «А» рис. 5) при помощи червячной передачи, вращая

маховичок микроподачи достичь посредством лимба требуемой глубины обработки.

В связи с зазорами в червячной передаче нельзя достичь достаточной жёсткости

шпинделя. Поэтому, как только установите требуемый размер, зажмите шпиндель

(зажимным болтом 4 рис. 2). После обработки материала проверти полученные

результаты измерительным инструментом.

Для ослабления зажима шпинделя и установки его нового положения

выключите вращение шпинделя.

7. Электрооборудование станка.

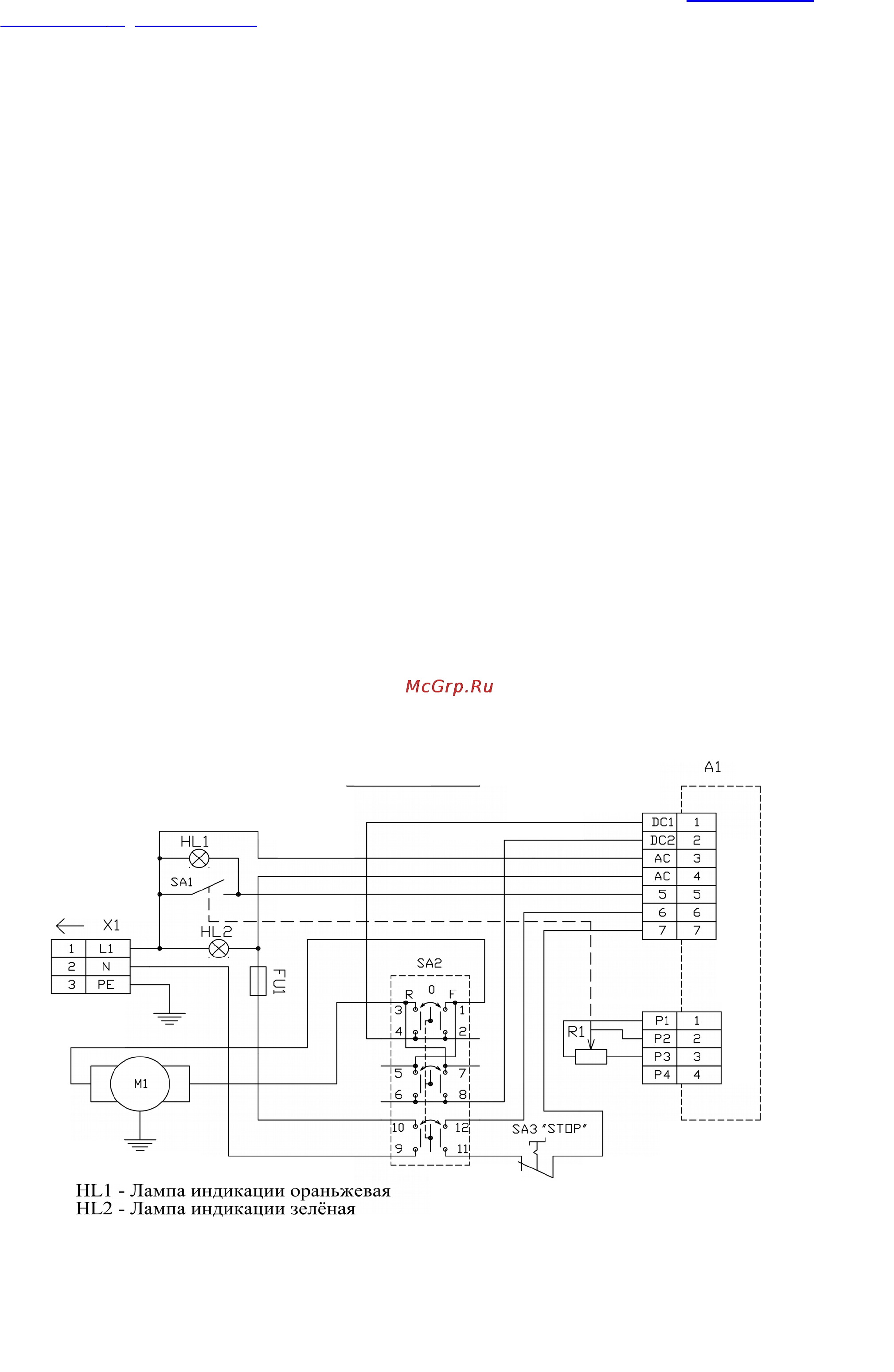

1.1. Электрическая схема.
