позволяет выполнять на станке сверлильные и расточные работы. Фрезерная

головка станка вместе со стойкой, может наклоняться вправо и влево на 45º.

Стойка фрезерного станка установлена на основании 17, составной частью

которого является крестообразный стол. Продольная подача стола

производится вручную с помощью моховика 9. Поперечная подача стола

производится вручную с помощью моховика 16.

3.4. Узлы и детали оборудования.

1. Электродвигатель главного привода.

2. Потенциометр.

3. Выключатель электродвигателя.

4. Аварийный выключатель.

5. Крышка предохранителя.

6. Защитный экран.

7. Стол.

8. Зажим поперечного перемещения

стола.

9. Маховик продольной подачи стола.

10. Маховичок микроподачи шпинделя.

11. Шкаф электрооборудования.

12. Ручка вертикального перемещения

фрезерной головки.

13. Шпиндель.

14. Зажим ограничителя вертикального

перемещения фрезерной головки.

15. Стойка станка.

16. Маховик поперечной подачи стола.

17. Основание.

3.5. Количество персонала необходимое для работы на

оборудовании.

На данном станке, одновременно может работать только один человек.

3.6. Место расположения персонала во время работы на

оборудовании.

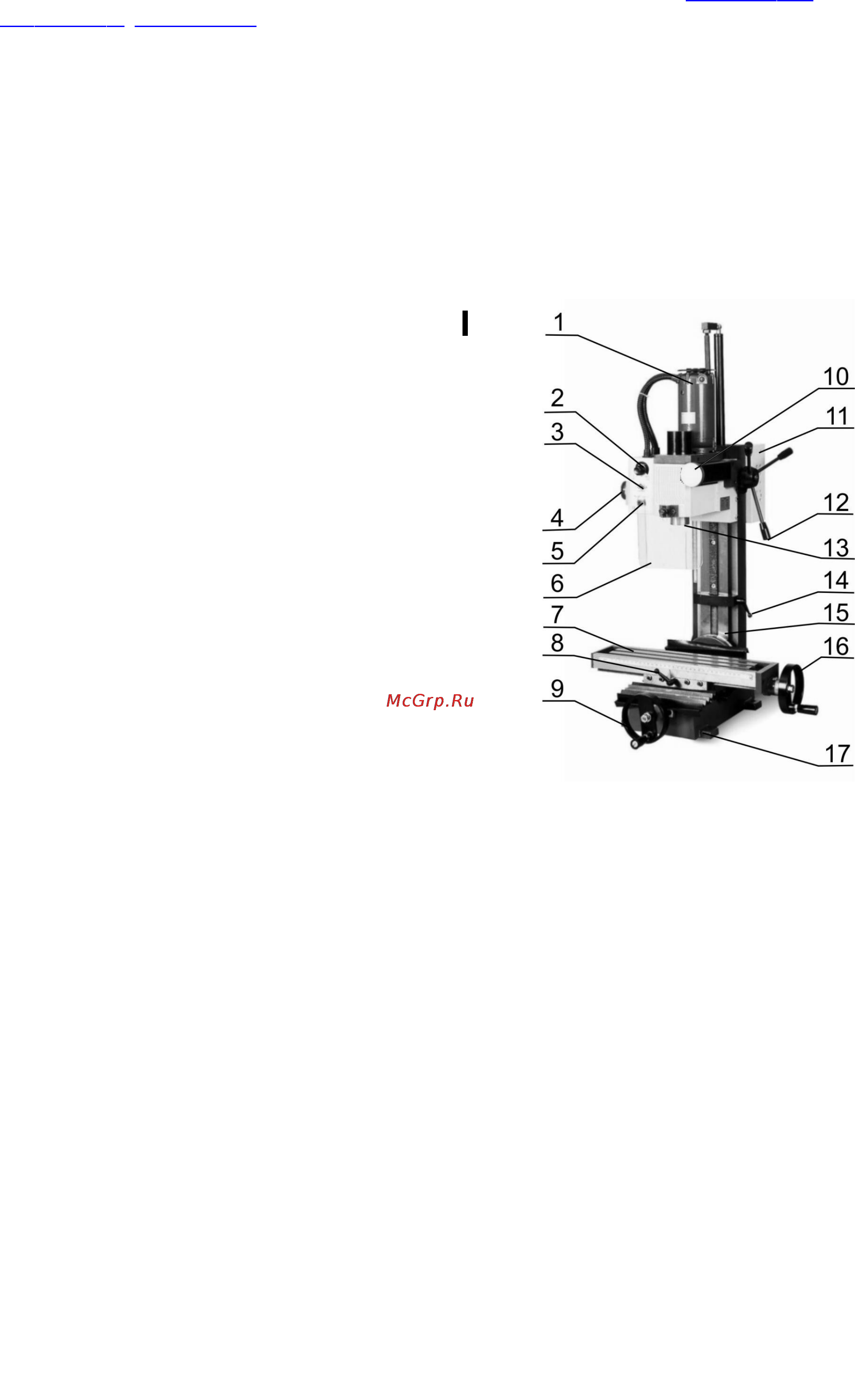

Рисунок 2.
