4. Ручка потенциометра.

5. Крышка предохранителя.

Для включения станка переместите крышку аварийного выключателя 1 по

стрелке вверх до снятия его блокировки. Выберите диапазон скорости

вращения шпинделя N ◄ ► V (ручка находится с правой стороны станка на

фрезерной головке). Переключите тумблер выключателя электродвигателя с

«0» на «1». Вращая ручку потенциометра по часовой стрелке, установите

требуемые обороты шпинделя.

Для выключения станка вращайте ручку потенциометра против часовой

стрелки до установки её на ноль «0». Переключите тумблер выключателя

электродвигателя с «1» на «0».

5.2. Первоначальный пуск и обкатка.

Внимание! Перед первым включением станка на нём должны быть

проведены пусконаладочные работы. Станок должен быть подключён к

электрической сети с напряжением 220 В.

Включите станок, постепенно увеличивая скорость вращения, установите

максимальные обороты шпинделя, оставьте работать станок без нагрузки в

течение 10 минут.

В случае возникновения каких-либо проблем свяжитесь с сервисной

службой компании «ТРИОД» для получения консультаций или для заказа

технического обслуживания вашего оборудования.

6. Описание работы оборудования.

6.1. Описание методов наладки и работы оборудования.

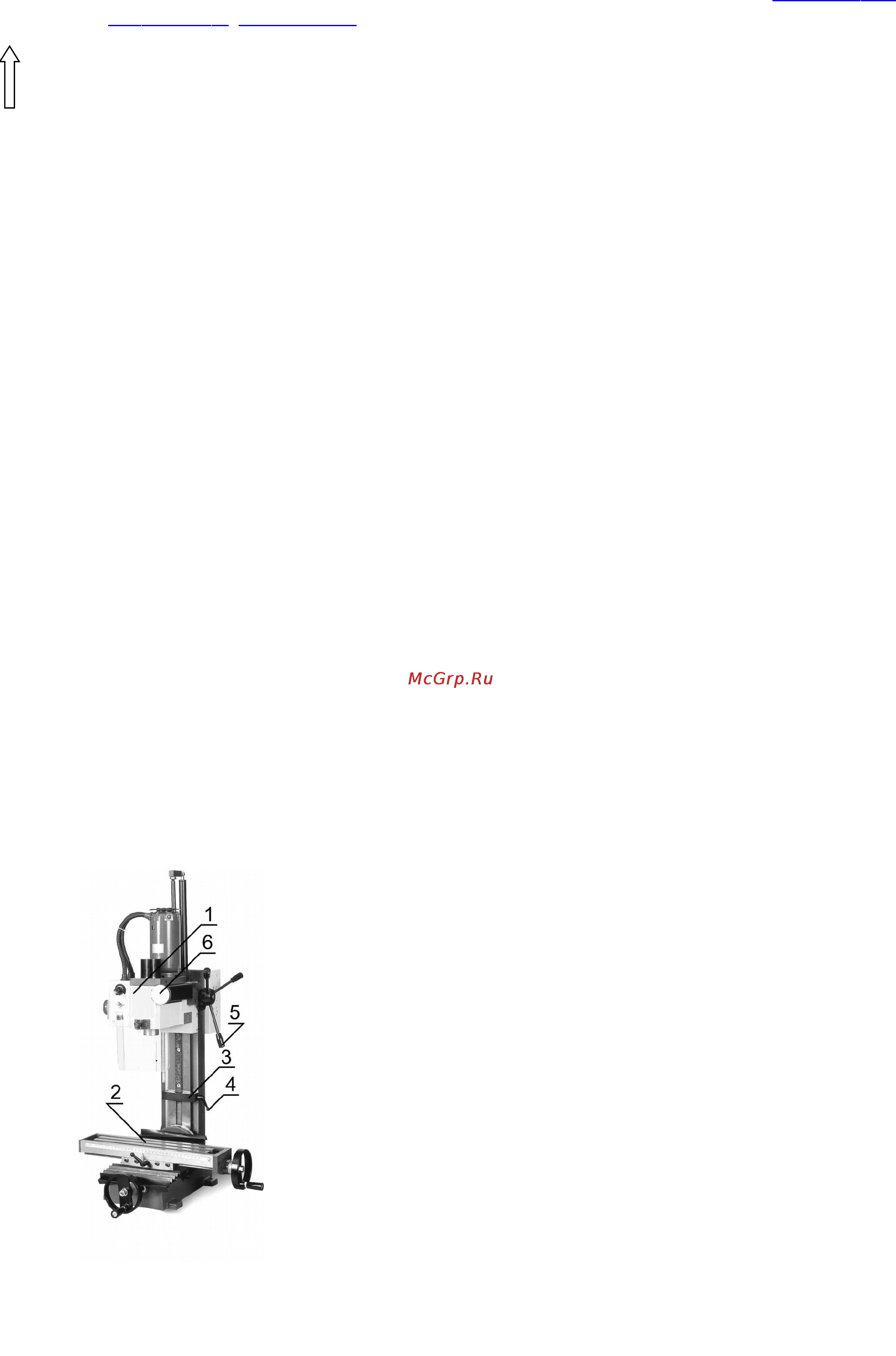

Перемещение фрезерной головки.

Данное перемещение используется для изменения

расстояния между столом 2 и фрезерной головкой 1 при

фрезеровании, а также при сверлении, так как шпиндель

станка не имеет собственного вертикального перемещения.

Для перемещения фрезерной головки открутите зажим 4

ограничителя 3 вертикального перемещения фрезерной

головки станка, и ручкой 5 изменения высоты фрезерной

головки установите требуемую высоту. Установите

ограничитель 3 вертикального перемещения фрезерной

головки 1 в требуемое положение, закрутите его зажим 4.

Рисунок 5.
