Ограничитель 3 вертикального перемещения фрезерной головки может

использоваться ограничения глубины сверления (См. рис. 6.).

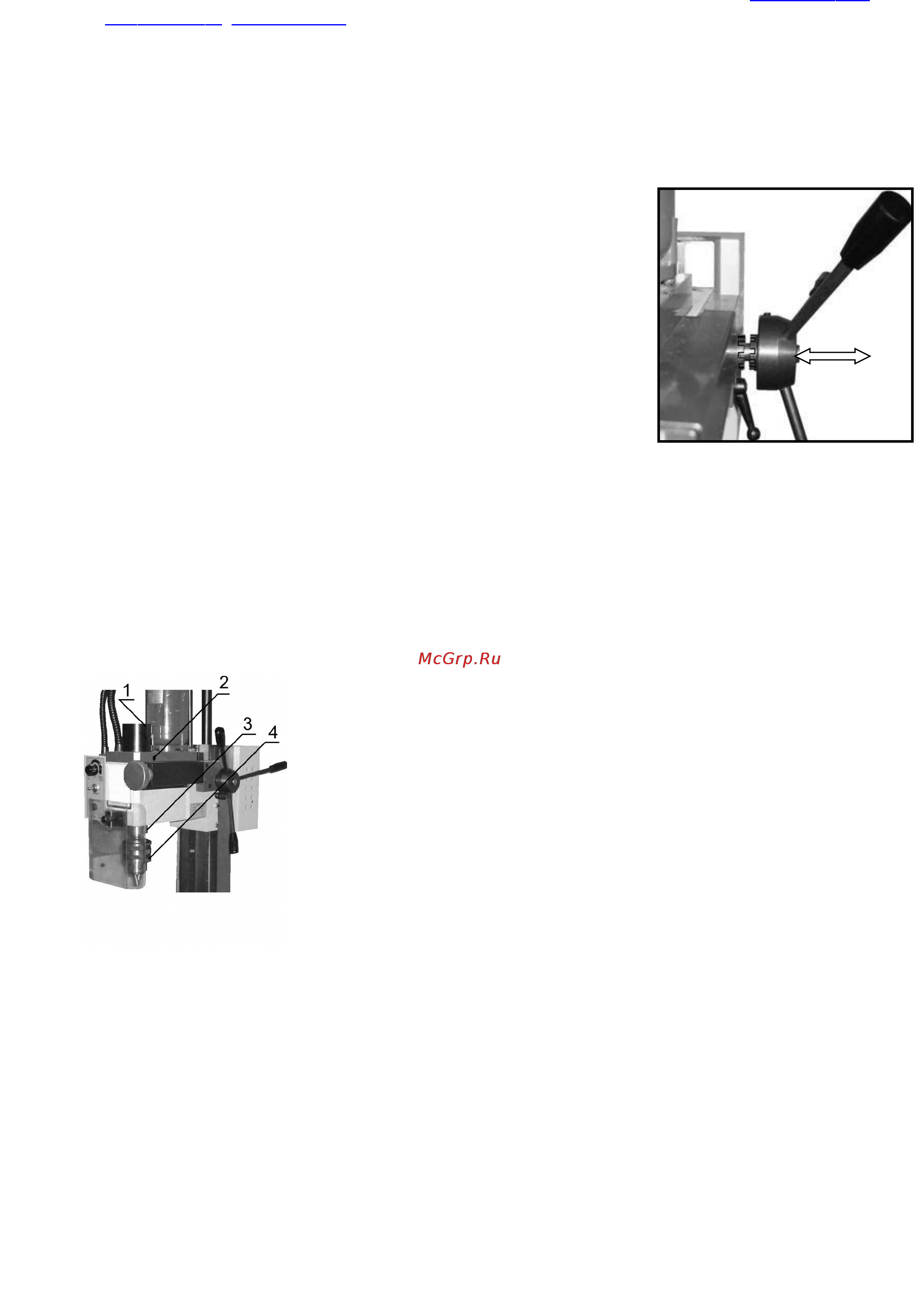

Включение микроподачи шпинделя.

Микроподача используется для точной

обработки материала при вертикальной подаче

шпинделя. Например, при расточке глухих

отверстий.

Включается микроподача шпинделя с

помощью перемещения втулки, ручек

вертикальной подачи фрезерной головки, к

станку до захода шлицов в зацепление. Для

отключения микроподачи и включения ручной

подачи втулку, ручек вертикальной подачи

фрезерной головки необходимо переместить от

станка.

Установка инструмента в шпиндель станка.

Для установки инструмента 4 в шпиндель 3

станка снимите колпачок 1 с инструментального

штока. Вставьте фиксатор шпинделя (фиксатор

входит в комплект поставки станка) в

специальное отверстие 2, расположенное справа,

в верхней части фрезерной головки. В шпиндель

станка установите инструмент с конусной

оправкой MK III и с внутренней резьбой M 12

вместо хвостовика. Удерживая конусную

оправку с инструментом одной рукой, другой

закрутите инструментальный шток. Затяните

гайку штока ключом. Удалите фиксатор

шпинделя из станка. Вставьте колпачок 1

инструментального штока на место. (См. рис. 8.).

Продольное и поперечное перемещение стола.

Рисунок 6.

Рисунок 7.

Рисунок 8.
