Продольное и поперечное перемещение стола осуществляется вручную, с

помощью маховичков соответствующего перемещения, при отпущенных

стопорных винтах.

Установка наклона фрезерной головки.

Установка наклона фрезерной головки нужна для

обработки заготовки под углом.

Для наклона фрезерной головки

необходимо наклонить стойку станка. Для

этого открутите гайку крепления стойки к

основанию, расположенную сзади станка у

основания. Вручную, осторожно, наклоните

стойку станка, контролируя угол наклона

по шкале, расположенной у основания

станка. Закрутите гайку крепления стойки

к основанию.

Внимание! При откручивании гайки крепления стойки примите меры по

предотвращению падения стойки и станка.

7. Электрооборудование.

7.1. Схема станка.

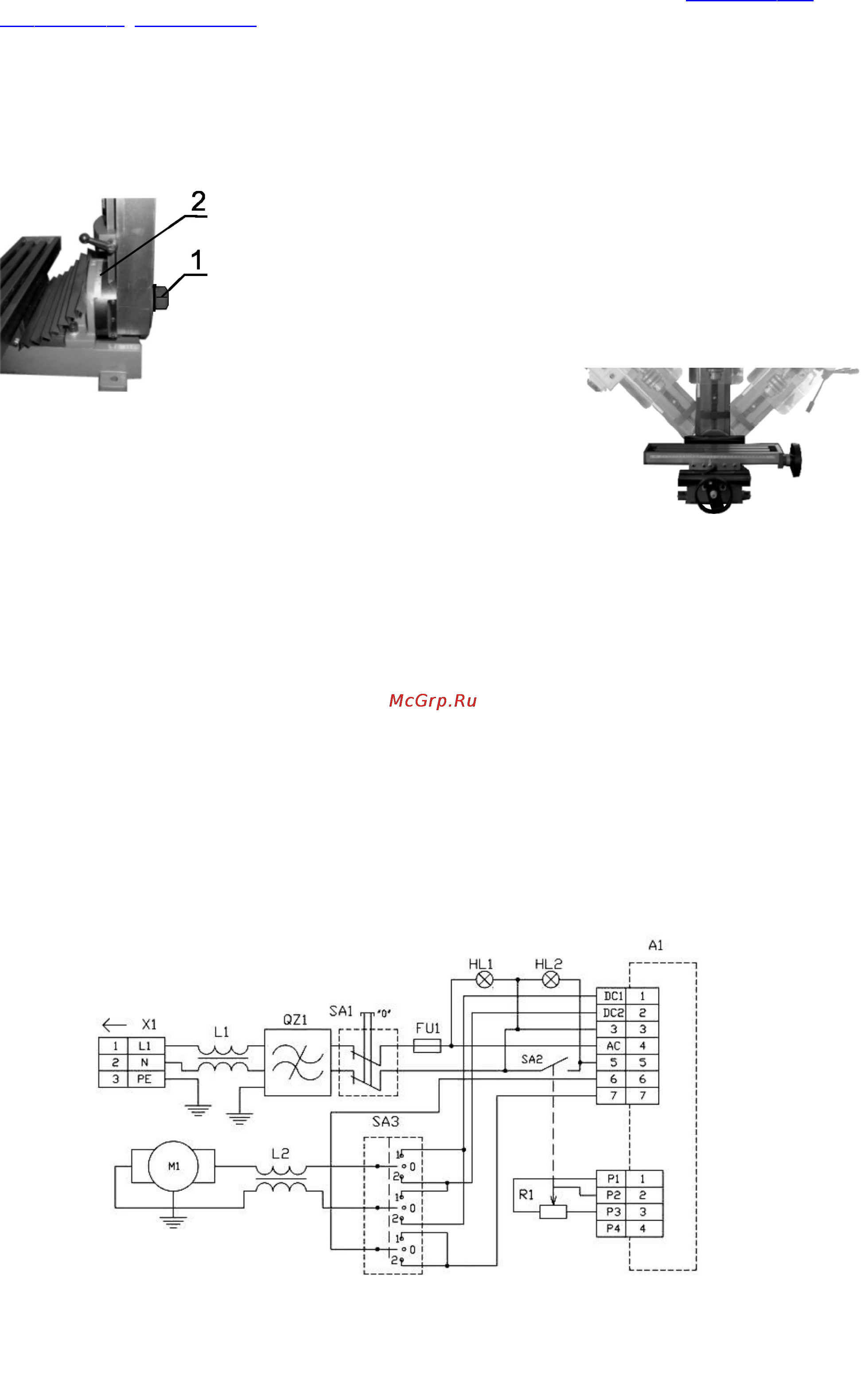

Рисунок 9.

Рисунок 10.
