ООО «ТРИОД» г. Королев ул. Силикатная 65, тел. 8-495-504-33-68, e-mail tri _ d @ me . com,
info @ trio - d . ru, www. trio - d .ru

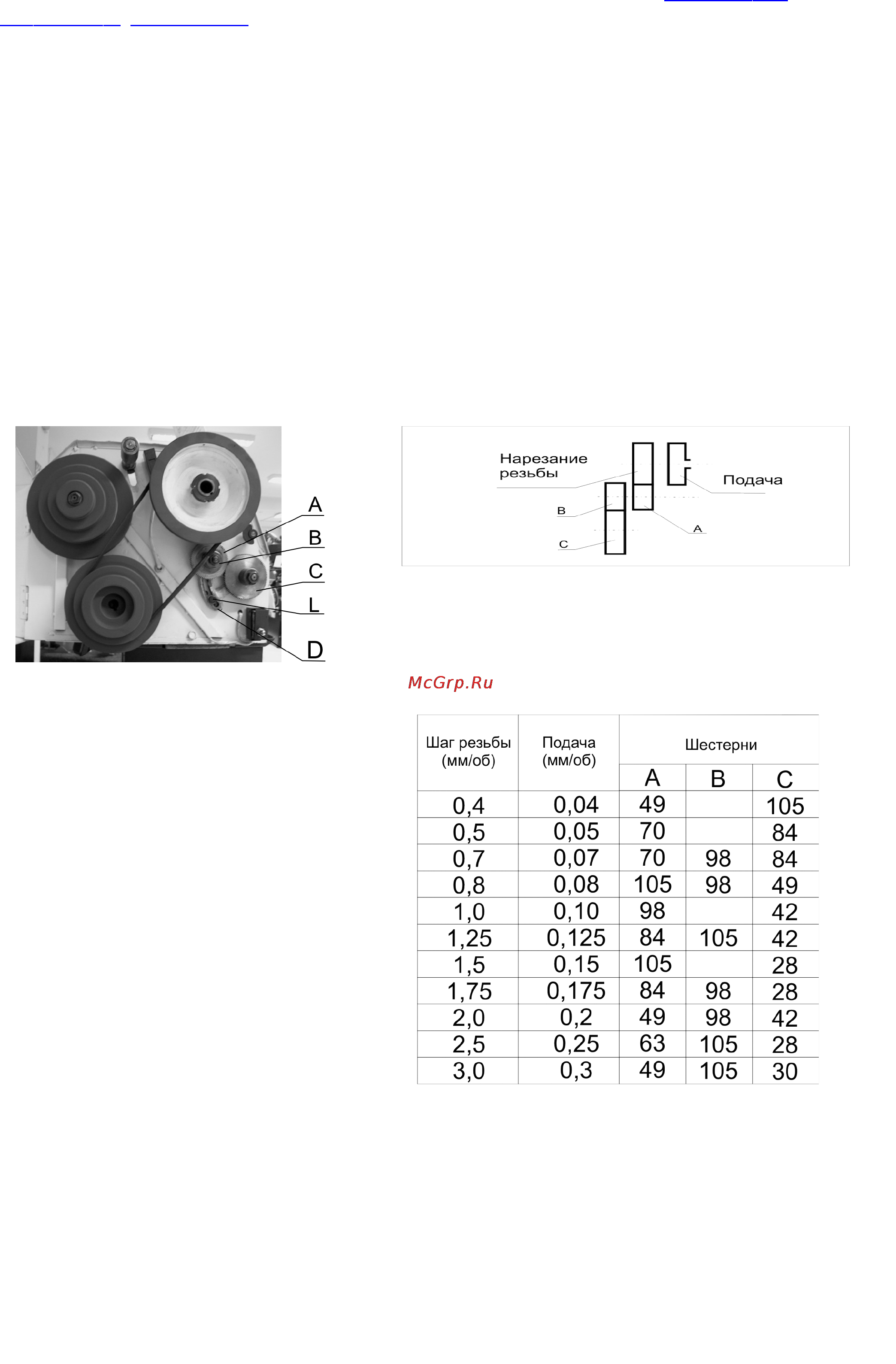

При наладке на нарезание резьбы расположение шестерни А должно быть
как указанно на рисунке. При наладке на работу с механической подачей шестерня
А должна заходить в зацепление с шестерней «подача» (см. таблицу).
Для замены шестерен A, B, C, открутите крепежные болты и гайки
шестерен. Снимите шестерни. Установите необходимые шестерни и зафиксируйте.
Для изменения межосевого расстояния между шестерен ослабьте зажимной болт
L, измените положение сектора D или переместите ось, предварительно
провернув крепежную гайку против часовой стрелки, на которой
устанавливаются шестерни А и В. Зафиксируйте ось и сектор D. При регулировке
зазоров между шестернями следите, чтобы зазоры были наименьшими, но при этом
шестерни вращались свободно (см. рис. 10).
Настройка поперечных и продольных салазок.
13
Рисунок 11
