ООО «ТРИОД» г. Королев ул. Силикатная 65, тел. 8-495-504-33-68, e-mail tri _ d @ me . com,
info @ trio - d . ru, www. trio - d .ru
Обработка конусов.
Для токарной обработки конусов открутите зажимные гайки 5 поворотной
части суппорта на 2-3 оборота. Поверните поворотную часть суппорта на
требуемый угол по шкале, закрутите зажимные гайки поворотной части суппорта.
Обработку конуса на данном станке производится вручную с помощью
рукоятки перемещения верхних салазок 3 (рис.). Величина глубины резания
устанавливается рукояткой перемещения поперечных салазок суппорта 2 (рис.).
7.Электрооборудование станка.

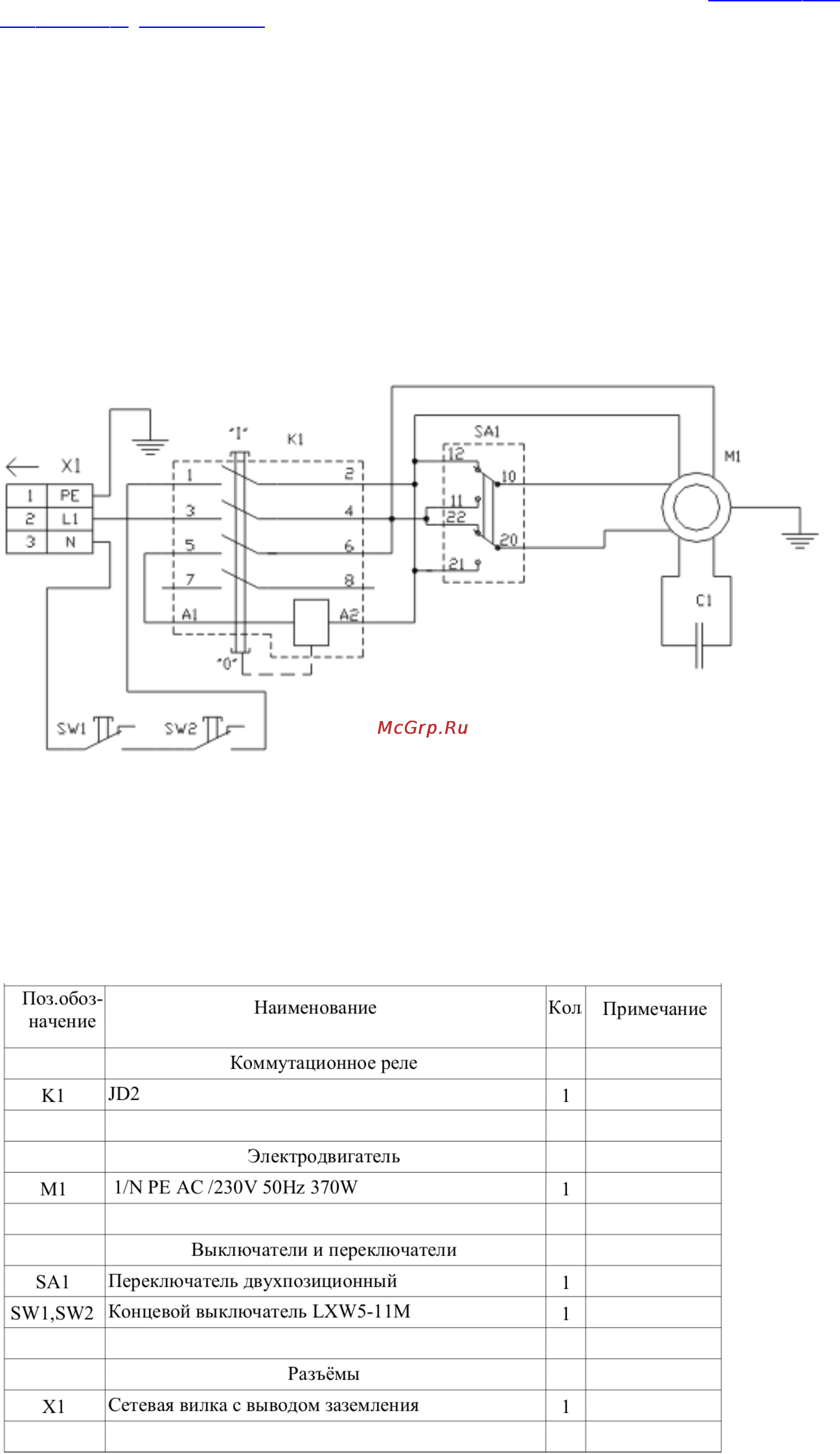

7.1 Электрическая схема.
SA1 – переключатель режимов «Forwfard/Reverse»
SW1 – концевой выключатель (ограждение патрона)
SW2 – концевой выключатель (боковой кожух передней бабки)
7.2 Перечень элементов схемы.
17
