ООО «ТРИОД» г. Королев ул. Силикатная 65, тел. 8-495-504-33-68, e-mail tri _ d @ me . com,
info @ trio - d . ru, www. trio - d .ru
Внимание! В течение первых 50—60 ч для приработки узлов и деталей
станка работать только на малых и средних скоростях и нагрузках, особое
внимание, уделяя контролю функционирования системы смазки.
Период сохранения первоначальной точности и долговечности станка
зависит от окружающей среды, поэтому недопустимо устанавливать станки в
помещениях с высокой концентрацией, абразивной пыли, окалины.
Обработка чугунных деталей способствует повышенному износу трущихся
частей, поэтому при обработке таких деталей нужно несколько раз в смену
особенно тщательно удалять стружку и пыль с направляющих станины и
суппорта и смазывать их.
Нужно избегать обработки изделий с ударом.
6.Описание работы оборудования.
6.1 Наладка станка.

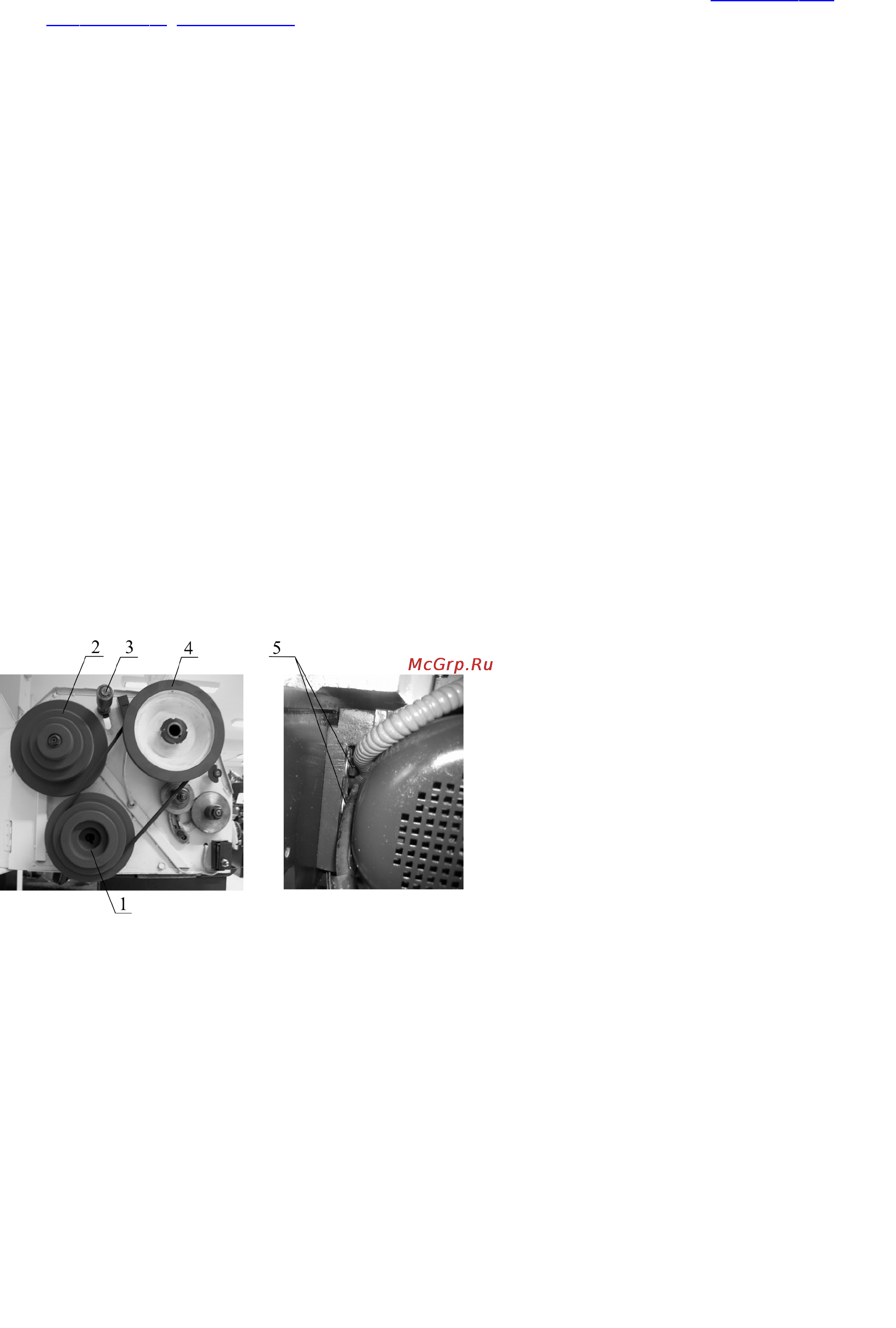

Натяжение клиновых ремней (см. рис.).
Перед включением станка проверьте натяжение клиновых ремней которые
обеспечивают привод шпинделя. При нажатии пальцем на ремень, с усилием 3-4
кг. прогиб должен быть около 12 мм.
Избыточно натянутые ремни влияют на
срок службы самого ремня и
подшипников валов, на которых
установлены шкивы. При
необходимости регулировки натяжения
клинового ремня (шкив
электродвигателя 1 – шкив шпинделя 4)
ослабьте крепежные болты
электродвигателя 5 (4 шт.), сместите его
в нужном направлении (вверх или вниз), затяните крепежные болты. Для
натяжения клинового ремня (промежуточный шкив 2 – шкив шпинделя 4) ослабьте
крепежную гайку оси 3, переместите ось 3 к ремню, втулка оси 3 должна
находиться с внешней стороны ремня. Натяните ремень.
Выбор величины подачи и шага резьбы.
Установка величины подачи или шага резьбы осуществляется при помощи
гитары сменных шестерен в соответствии со значениями, указанными в таблице.
Таблица расположена на передней панели шпиндельной бабки (см. рис. 10).
12
