Установка люнетов.

Люнет служит дополнительной опорой

вращающимся при обработке заготовкам. Люнет

предотвращает прогиб деталей от усилий резания и

собственного веса, повышает их виброустойчивость;

применяется при обработке длинных нежёстких валов,

деталей, имеющих длинные выступающие части, и т.п.

Неподвижный люнет устанавливается на станину в

необходимом месте и закрепляется с помощью прижимной планки, болта и гайки.

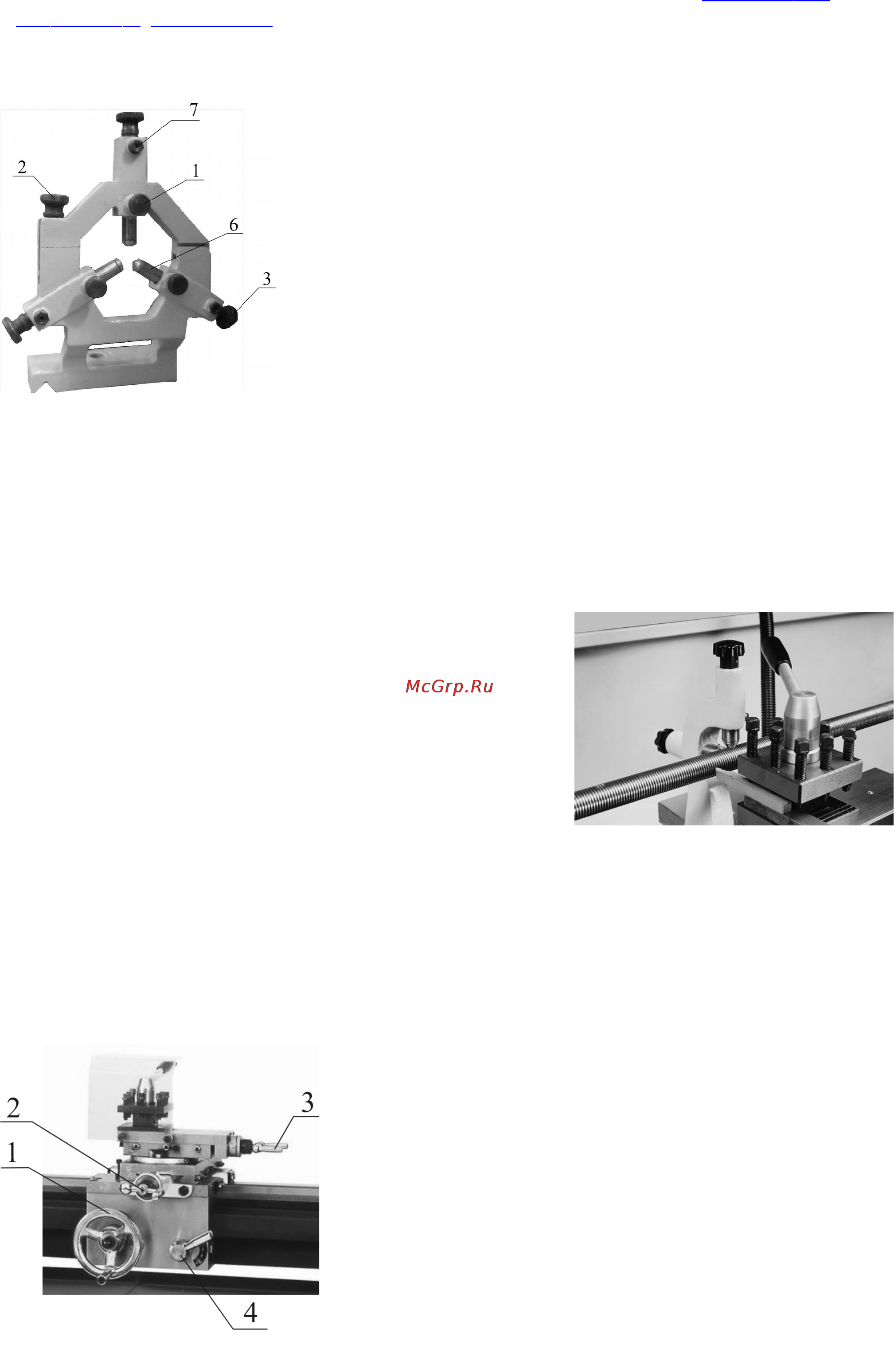

Для установки детали в люнет ослабьте стопора 1 направляющих пальцев 6 и

выкрутите направляющие пальцы до упора, ослабьте гайку 2, откиньте фиксатор и

поднимите верхнюю часть люнета, установите деталь в зажимной патрон,

поставьте на место верхнюю часть люнета на место и зафиксируйте ее. Подведите

направляющие пальцы к детали, зажмите стопора (см. рис.13).

Подвижный люнет устанавливается на

каретке. У подвижного люнета два направляющих

пальца, место третьего пальца занимает сам резец.

Подвижный люнет предотвращает прогиб изделия,

возникающий под давлением резца.

Направляющие пальцы устанавливаются

таким же образом, как и на неподвижном

люнете. (см.рис.)

Работа на оборудовании.

Токарная обработка с ручной подачей.

В первую очередь проверьте положение

рукоятки включения и выключения гайки ходового

винта 4, при ручной обработке гайка должна быть

выключена.

Установите заготовку в патрон так, чтобы её

биение было минимальным. Если длина заготовки

превышает по размеру три её диаметра заготовку

желательно поджать вращающим центром,
