Конус пиноли Mk II
Вылет пиноли 50 мм.
Диапазон оборотов 120 – 2000 об / мин.
Количество ступеней оборотов шпинделя 6
Метрическая резьба 0.4 – 3 мм / об.
Количество ступеней метрической резьбы 11
Механическая подача 0,04 – 0,3 мм/об
Количество ступеней механической подачи 11
Максимальное перемещение верхних салазок 70 мм
Потребляемая мощность 370 Вт
Напряжение питания 230В.
Габариты (длинна Х ширина Х высота) 1100 Х 610 Х 520мм.
Масса 130 кг.

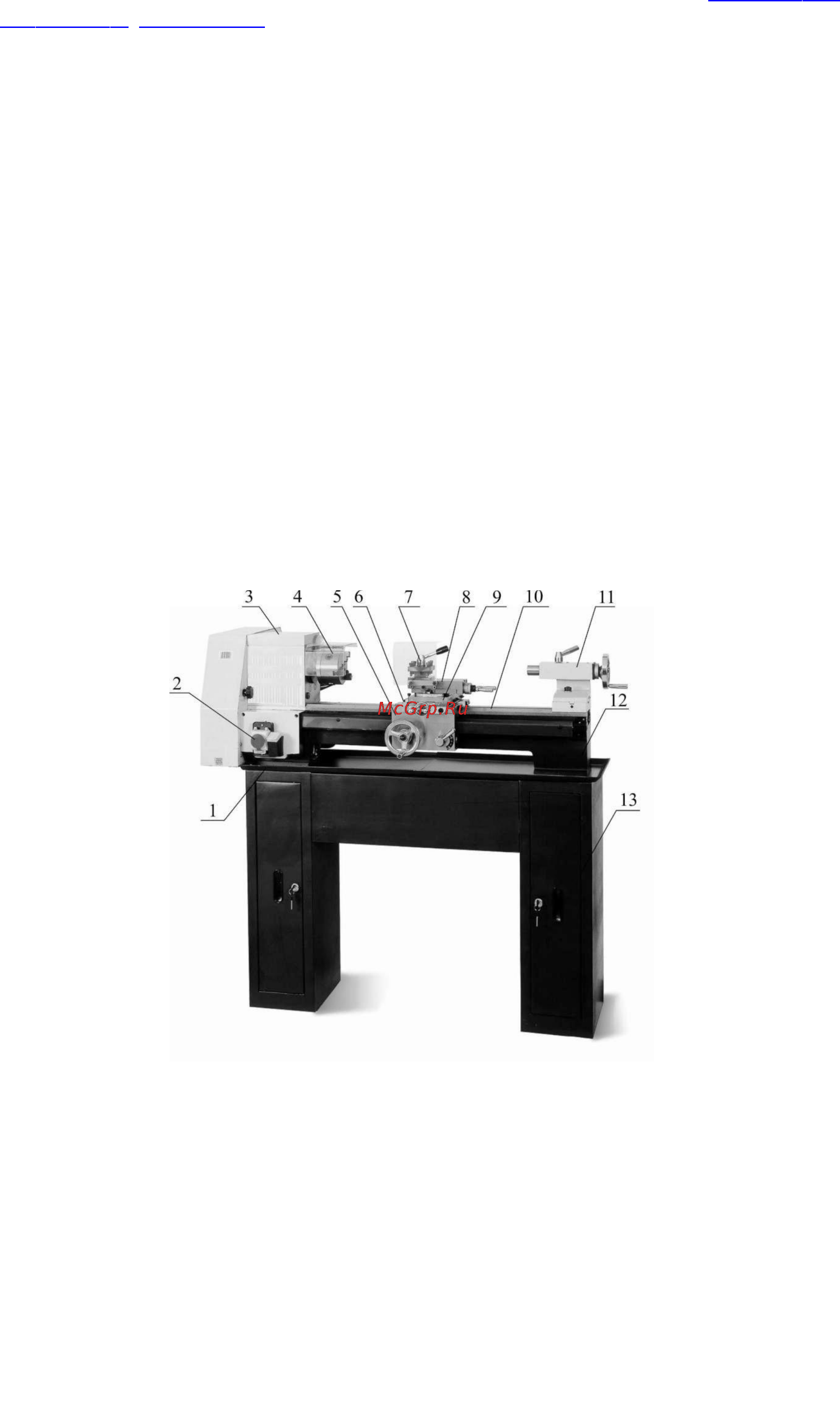

3.3 Основные узлы и детали оборудования (см. рис. 2).
Рисунок 2.
1. Поддон (поставляется с
подставкой)
2. Электрический блок управления
3. Шпиндельная бабка
4. Зажимной патрон
5. Фартук
6. Каретка суппорта
7. Резцедержатель
8. Верхние салазки
9. Поперечные салазки
10.Направляющие станины
11.Задняя бабка
12.Станина
13.Подставка (поставляется
отдельно)
4
Содержание
- Инструкция по эксплуатации 1
- Введение 2
- Комплект поставки 3
- Описание оборудования 3
- Монтаж и установка 5
- Обеспечьте безопасную установку станка и его крепление на прочную 6
- Поверхность которая соответствует нагрузке создаваемой станком 6
- Поставки 6
- Станка на поддон 6
- Установочные размеры 6
- Подставки 7
- Пуско наладочные работы 7
- Внимание не переключайте кнопку реверса 3 при работающем 9
- Выключения электродвигателя кнопками 2 не выполнение этого требования приведет к выходу из строя электрического блока управления 9
- Электродвигателе переключать кнопку 3 только после 9
- Выбор величины подачи и шага резьбы 12
- Описание работы оборудования 12
- Болт 4 служит для зажима верхних салазок для поворота поворотной части с 14
- Верхними салазками суппорта ослабьте гайки 5 вторая гайка находится с другой стороны салазок поверните поворотную часть суппорта не обходимый угол ориентируясь по шкале закрутите гайки 5 см рис 11 14
- Зазор между сопрягающими направляющими поперечных и верхних салазок 14
- Люфт в передаче винт гайка поперечных и продольных салазок 14
- Регулируется гайками 1 и 2 открутите гайку 2 отрегулируйте люфт закручивая или откручивая гайку 1 законтрогайте гайкой 2 см рис 1 14
- Регулируют с помощью прямых клиньев 1 которые ограничивают зазор в трапециевидной направляющей уменьшение зазора происходит при помощи болтов 3 если закручивать болты то зазоры будут уменьшаться и наоборот если выкручивать болты то зазоры будут увеличиваться после регулировки закрутите гайки 2 обратите внимание чтобы болты 3 остались в установленной позиции 14
- 7 электрическая схема 17
- Sa1 переключатель режимов forwfard reverse sw1 концевой выключатель ограждение патрона sw2 концевой выключатель боковой кожух передней бабки 17
- Для токарной обработки конусов открутите зажимные гайки 5 поворотной 17
- Обработка конусов 17
- Обработку конуса на данном станке производится вручную с помощью 17
- Перечень элементов схемы 17
- Рукоятки перемещения верхних салазок 3 рис величина глубины резания устанавливается рукояткой перемещения поперечных салазок суппорта 2 рис 17
- Части суппорта на 2 3 оборота поверните поворотную часть суппорта на требуемый угол по шкале закрутите зажимные гайки поворотной части суппорта 17
- Электрооборудование станка 17
- 8 общие положения 18
- 8 техническое обслуживание 18
- 9 заказ запасных частей 19
- 11 демонтаж и утилизация 20
- А марку оборудования б заводской номер оборудования номер машины в год производства и дату продажи станка д номер детали на схеме 20
- Все части распределить согласно классам отходов сталь чугун цветные металлы резина пластмасса кабель и отдать их для промышленной утилизации 20
- Данной документации на схеме см пункт 12 станок разбит на отдельные части и детали которые можно заказать с помощью этой схемы 20
- Демонтировать станок 20
- Отключить станок от электросети 20
- Перечень составных частей вы найдете в приложенной документации в 20
- При заказе запасных частей на станок в случае повреждения деталей во время 20
- Список шестерен 20
- Схема узлов и деталей станка 20
- Транспортировки или в результате износа при эксплуатации для более быстрого и точного выполнения заказа в рекламации или в заявке следует указывать следующие данные 20
- Станина 22
- Суппорт и задняя бабка 23
- Поворотная часть верхние салазки резцедержатель и боковой кожух 24
- Шпиндельной бабки 24
- Фартук 25
- Условия гарантийного сопровождения станков триод 27
- ______________________________ 30
- ____________________________________________________________________ ____________________________________________________________________ ____________________________________________________________________ ____________________________________________________________________ ____________________________________________________________________ ____________________________________________________________________ 30
- Рекламация образец 30
