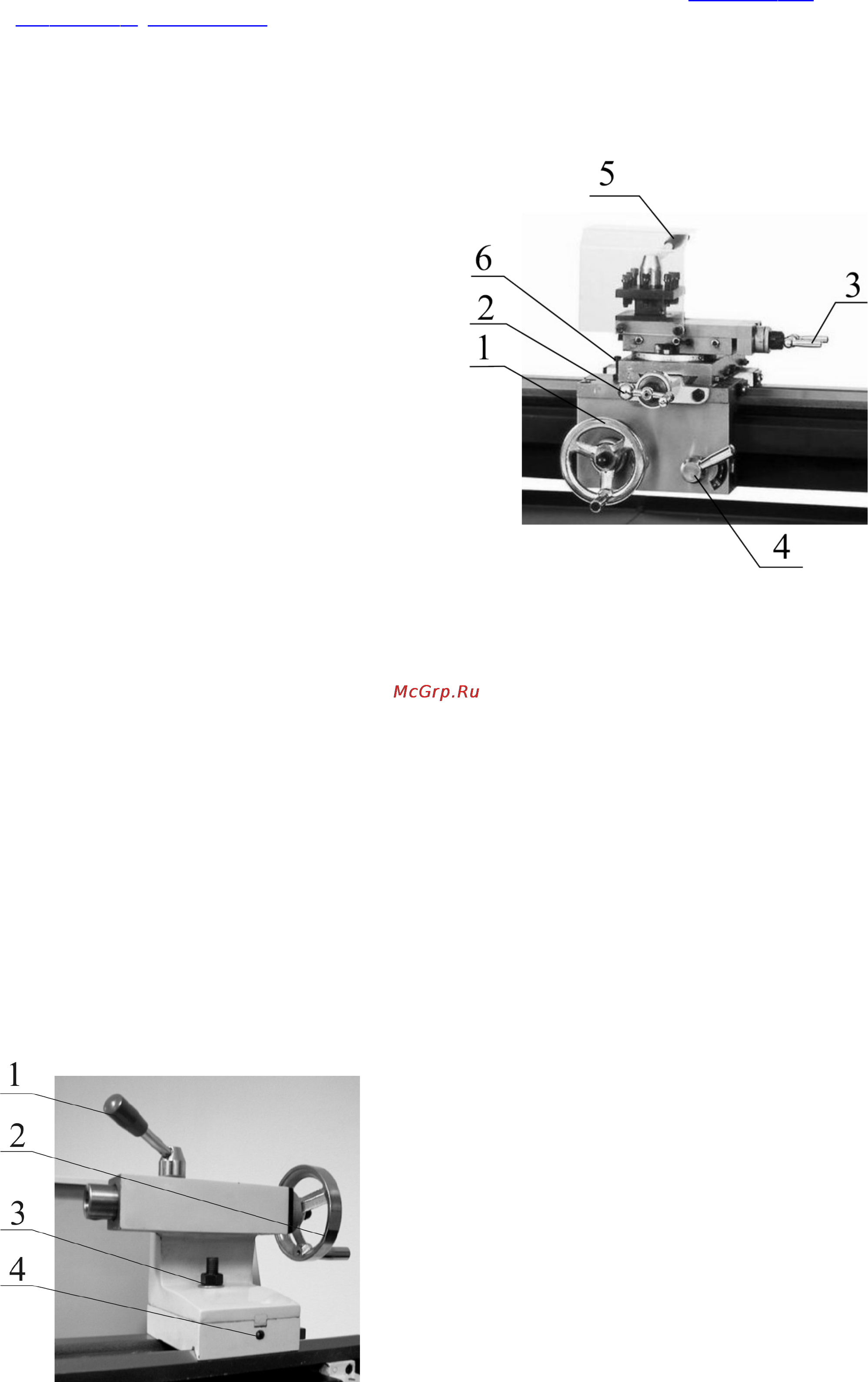

Органы управления фартука и

суппорта

1. Маховик ручного перемещения

каретки суппорта 1: Вращение против

часовой стрелки – перемещение каретки

суппорта влево. Вращение по часовой

стрелке – перемещение каретки суппорта

вправо.

2. Рукоятка ручного перемещения

поперечных салазок суппорта 1:

Вращение по часовой стрелке –

перемещение салазок вперед. Вращение

против часовой стрелки – перемещение салазок назад.

3. Рукоятка ручного перемещения верхних салазок суппорта 3: Вращение

по часовой стрелке – перемещение салазок влево. Вращение против часовой

стрелки – перемещение салазок вправо.

4. Рукоятка включения и выключения гайки ходового винта 4: Поворот

вниз – включение гайки. Поворот вверх – выключение гайки.

5. Рукоятка поворота резцедержателя 5: Вращение против часовой стрелки –

открепление резцедержателя. Вращение по часовой стрелке – закрепление

резцедержателя. Поворот резцедержателя осуществляется рукой против часовой

стрелки. Резцедержатель имеет четыре фиксированных положения, через 90

6. Болт зажима каретки суппорта 6: Вращение по часовой стрелке – зажим

каретки. Вращение против часовой стрелки – отжим каретки.

Органы управления задней бабки (см. рис.).

1. Рукоятка зажима пиноли задней бабки 1: Вращение по часовой

стрелке – пиноль зажата. Вращение против часовой стрелки – пиноль отжата.

2. Маховик перемещения пиноли

задней бабки 2: Вращение по часовой стрелке –

перемещение пиноли влево. Вращение против

часовой стрелки – перемещение пиноли вправо.

3. Гайка зажима задней бабки 3:

Вращение против часовой стрелки –
