ООО «ТРИОД» г. Королев ул. Силикатная 65, тел. 8-495-504-33-68, e-mail tri _ d @ me . com,
info @ trio - d . ru, www. trio - d .ru
Нужно избегать обработки изделий с ударом.
6.Описание работы оборудования.
6.1 Наладка станка.

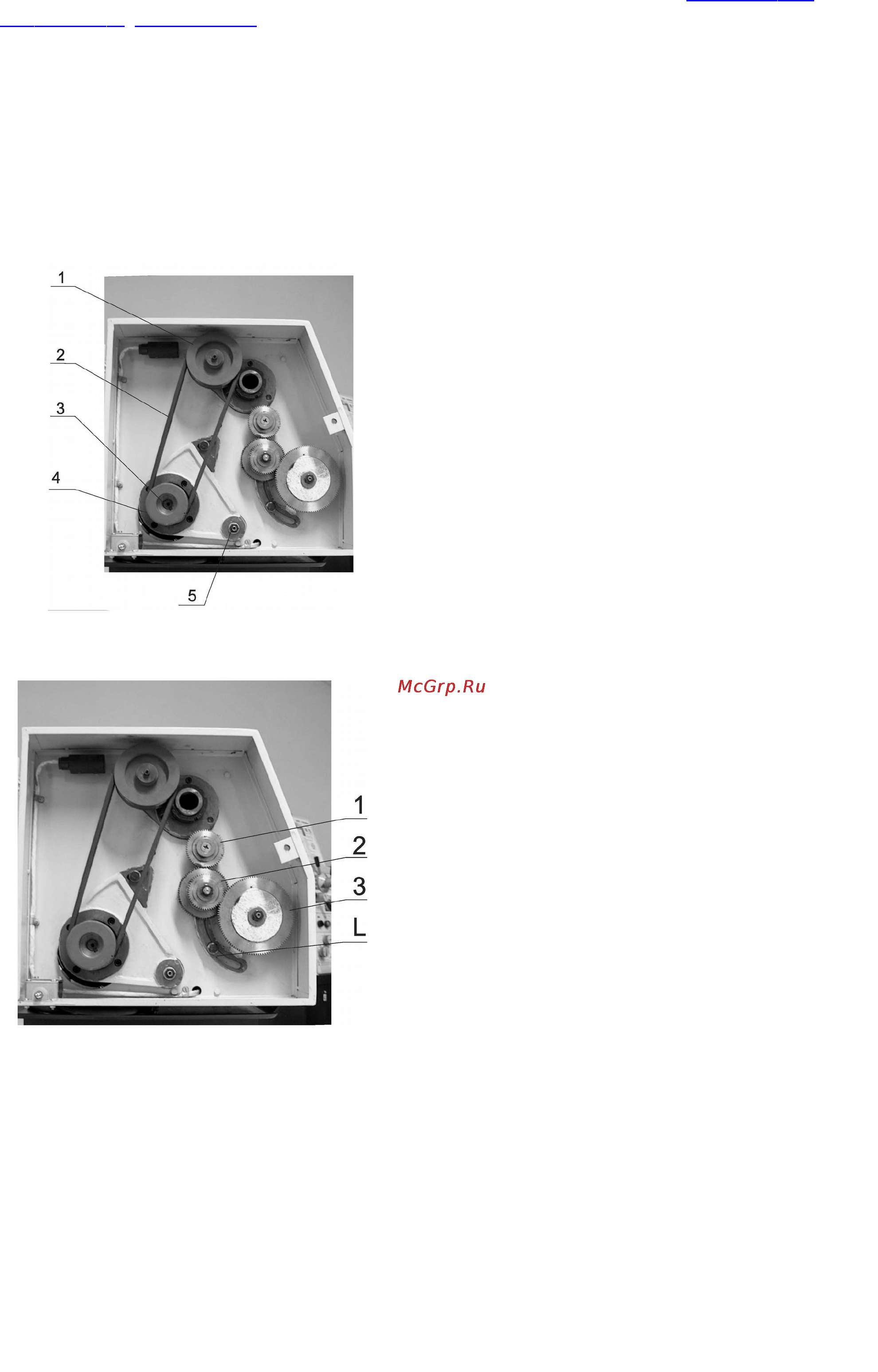

Натяжение клиновых ремней.
Перед включением станка проверьте натяжение
клинового ремня который обеспечивает
вращение шпинделя. При нажатии пальцем на
ремень, с усилием 3-4 кг. прогиб должен быть
около 12 мм. Избыточно натянутые ремни
влияют на срок службы самого ремня и
подшипников валов, на которых установлены
шкивы. При необходимости регулировки
натяжения клинового ремня 2, ослабьте
крепежный болт электродвигателя 5, сместите
электродвигатель в нужном направлении (вверх
или вниз), затяните крепежный болт.
Выбор величины подачи и шага резьбы.
Установка величины подачи или шага
резьбы осуществляется при помощи гитары
сменных шестерен в соответствии со
значениями, указанными в таблице. Таблица
расположена на передней панели шпиндельной
бабки.
Для замены шестерен 1, 2, 3, открутите
крепежные болты и гайки шестерен. Снимите
шестерни. Установите необходимые шестерни
и зафиксируйте. Для изменения межосевого
расстояния между шестерен ослабьте
зажимной болт L, измените положение
сектора или переместите ось, предварительно провернув крепежную гайку против
часовой стрелки, на которой устанавливается шестерня 2. Зафиксируйте ось и
сектор. При регулировке зазоров между шестернями следите, чтобы зазоры были
наименьшими, но при этом шестерни вращались свободно (см. рис. 10).
12
