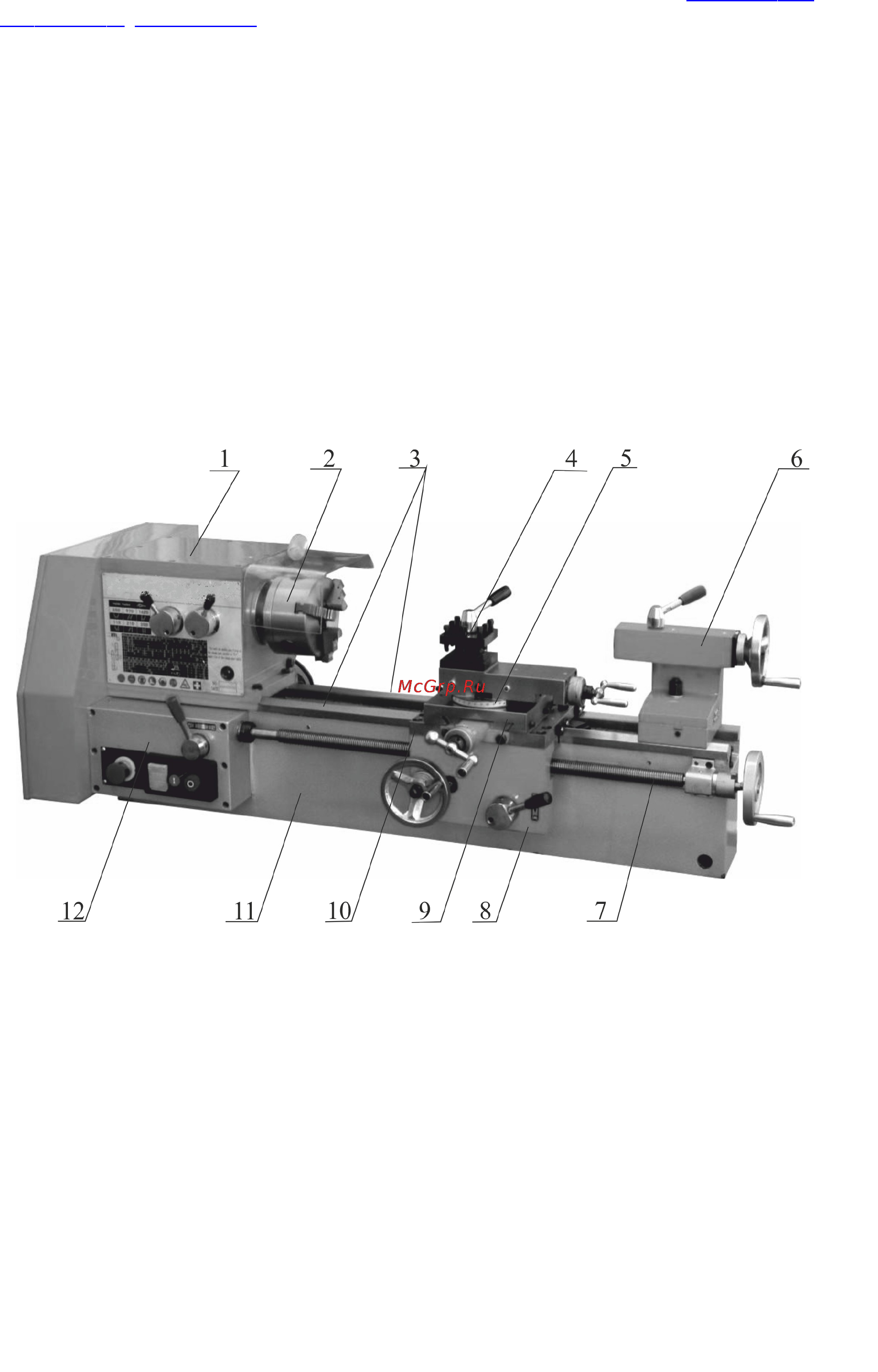

3.3 Основные узлы и детали оборудования (см. рис. 2).

Рисунок 2.

1. Шпиндельная бабка

2. Трёхкулачковый патрон

3. Направляющие станины

4. Резцедержатель

5. Верхние салазки

6. Задняя бабка

7. Ходовой винт

8. Фартук

9. Поперечные салазки

10.Каретка суппорта

11.Станина

12.Электрический блок управления

3.4 Краткое описание конструкции оборудования (см. рис. 2).

Станина 11 с направляющими 3 каретки суппорта 10 и задней бабки 6.

Неподвижная шпиндельная бабка 1 со шпинделем, электрическим блоком

управления 12. Передвижная задняя бабка 6, закрепляемая на станине в
