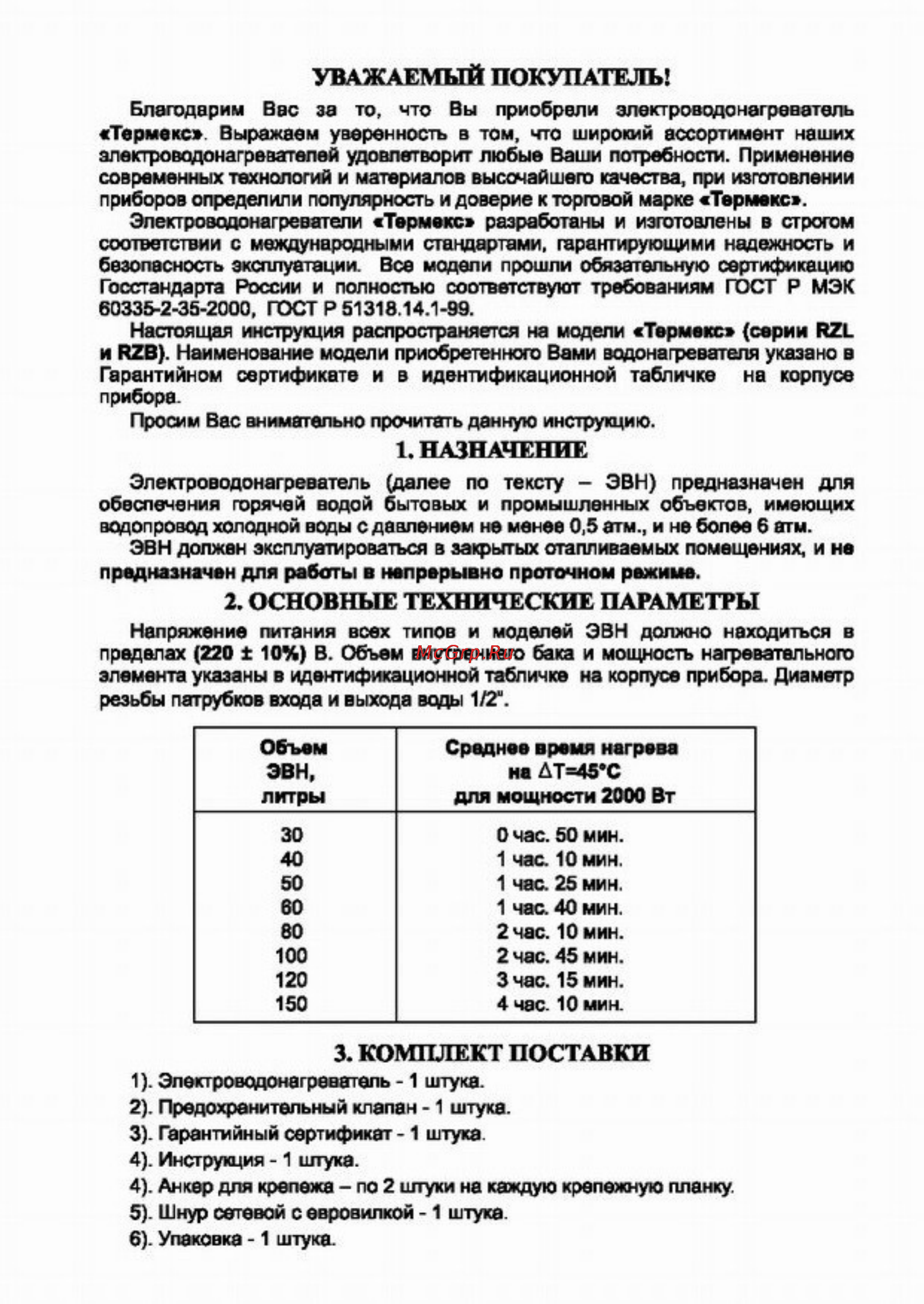

УВАЖАЕМЫЙ ПОКУПАТЕЛЬ Благодарим Вес за то что Вы приобрели злектроводо нагреватель Термекс Выражаем уверенность в том что широкий ассортимент наших электроводонагрвватепвй удовлетворит любые Ваши потребности Применение современных технологий и материалов высочайшего качества при изготовлении приборов определили популярность и доверие к торговой марке Термекс Электроводонагреватели Термекс разработаны и изготовлены в строгом соответствии с международными стандартами гарантирующими надежность и безопасность эксплуатации Все модели прошли обязательную сертификацию Госстандарта России и полностью соответствуют требованиям ГОСТ Р МЭК 60335 2 35 2000 ГОСТ Р 51318 14 1 99 Настоящая инструкция распространяется на модели Термекс серии КХЬ и РИВ Наименование модели приобретенного Вами водонагревателя указано в Гарантийном сертификате и в идентификационной табличке на корпусе прибора Просим Вас внимательно прочитать данную инструкцию 1 НАЗНАЧЕНИЕ Электроводонагреватель далее по тексту ЭВН предназначен для обеспечения горячей водой бытовых и промышленных объектов имеющих водопровод холодной воды с давлением не менее 0 5 атм и не более 6 етм ЭВН должен эксплуатироваться в закрытых отапливаемых помещениях и не предназначен для работы в непрерывно проточном режима 2 ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ Напряжение питания всех типов и моделей ЭВН должно находиться в пределах 220 10 В Объем внутреннего бака и мощность нагревательного элемента указаны в идентификационной табличке на корпусе прибора Диаметр резьбы патрубков входа и выхода воды 1 2 Объем ЭВН литры Среднее время нагрева на ДТ 45 С для мощности 2000 Вт 30 Очас 50 мин 1 час 10 мин 1 час 25 мин 1 час 40 мин 2 час 10 мин 2 час 45 мин Зчас 15 мин 4 час 10 мин 40 50 60 80 100 120 150 3 КОМПЛЕКТ ПОСТАВКИ 1 Электроводонагреватель 1 штука 2 Предохранительный клапан 1 штука 3 Гарантийный сертификат 1 штука 4 Инструкция 1 штука 4 Анкер для крепежа по 2 штуки на каждую крепежную планку 5 Шнур сетевой с евровилкой 1 штука 6 Упаковка 1 штука
