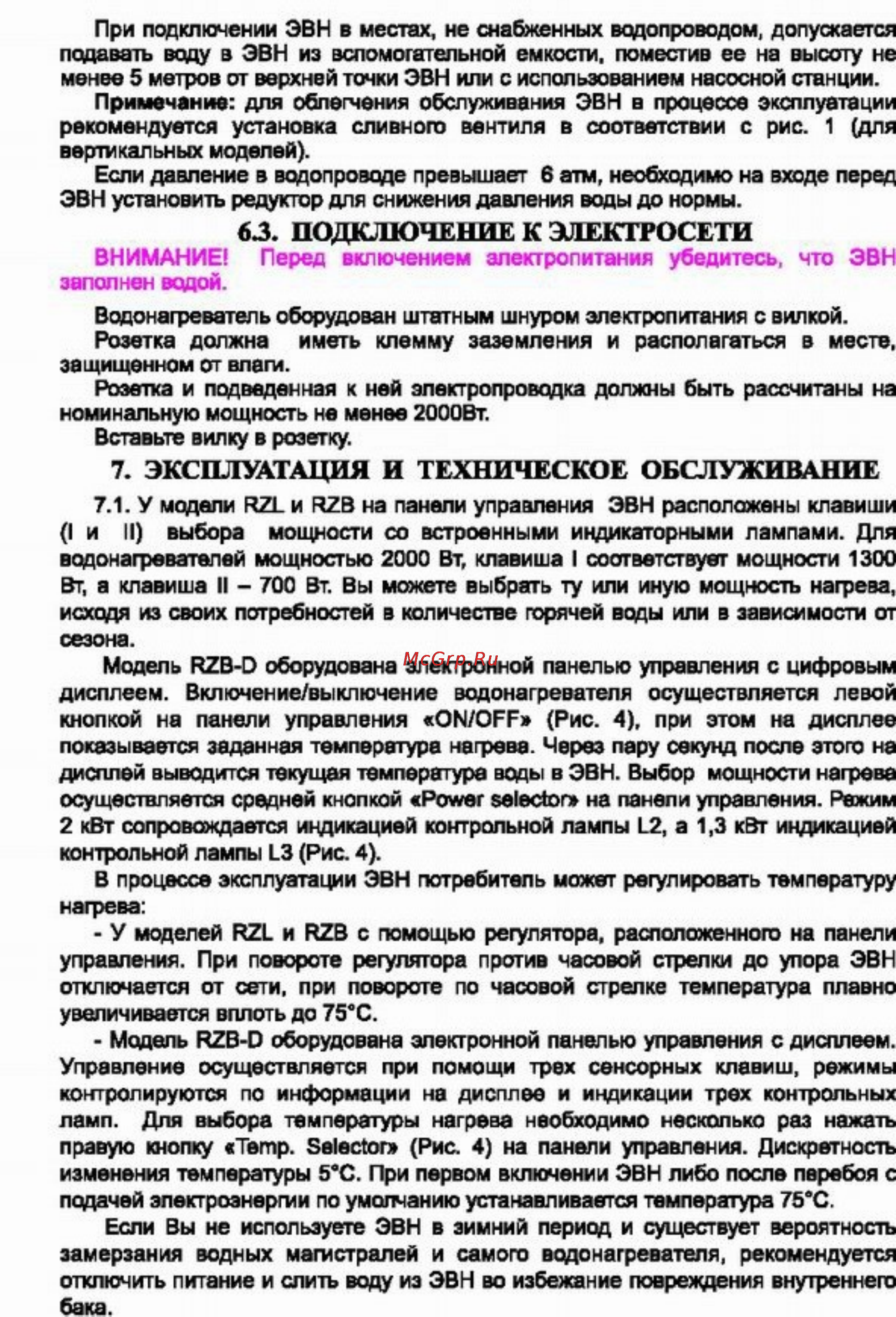

При подключении ЭВН в местах не снабженных водопроводом допускается подавать воду в ЭВН из вспомогательной емкости поместив ее на высоту не менее 5 метров от верхней точки ЭВН или с использованием насосной станции Примечание для облегчения обслуживания ЭВН в процессе эксплуатации рекомендуется установка сливного вентиля в соответствии с рис 1 для вертикальных моделей Если давление в водопроводе превышает 6 атм необходимо на входе перед ЭВН установить редуктор для снижения давления воды до нормы 63 ПОДКЛЮЧЕНИЕ К ЭЛЕКТРОСЕТИ ВНИМАНИЕ заполнен водой Перед включением электропитания убедитесь что ЭВН Водонагреватель оборудован штатным шнуром электропитания с вилкой Розетка должна иметь клемму заземления и располагаться в месте защищенном от влаги Розетка и подведенная к ней электропроводка должны быть рассчитаны на номинальную мощность не менее 2000Вт Вставьте вилку в розетку 7 ЭКСПЛУАТАЦИЯ И ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ 7 1 У модели RZL и RZB на панели управления ЭВН расположены клавиши I и II выбора мощности со встроенными индикаторными лампами Для водонагревателей мощностью 2000 Вт клавиша I соответствует мощности 1300 Вт а клавиша II 700 Вт Вы можете выбрать ту или иную мощность нагрева исходя из своих потребностей в количестве горячей воды или в зависимости от сезона Модель RZB D оборудована электронной панелью управления с цифровым дисплеем Включение выключение водонагревателя осуществляется левой кнопкой на панели управления ON OFF Рис 4 при этом на дисплее показывается заданная температура нагрева Через пару секунд после этого на дисплей выводится текущая температура воды в ЭВН Выбор мощности нагрева осуществляется сродней кнопкой Power selector на панели управления Режим 2 кВт сопровождается индикацией контрольной лампы L2 а 1 3 кВт индикацией контрольной лампы L3 Рис 4 В процессе эксплуатации ЭВН потребитель может регулировать температуру нагреве У моделей RZL и R2B с помощью регулятора расположенного на панели управления При повороте регулятора против часовой стрелки до упора ЭВН отключается от сети при повороте по часовой стрелке температура плавно увеличивается вплоть до 75 С Модель RZB D оборудована электронной панелью управления с дисплеем Управление осуществляется при помощи трех сенсорных клавиш режимы контролируются по информации на дисплее и индикации трех контрольных ламп Для выбора температуры нагрева необходимо несколько раз нажать правую кнопку Тетр Selector Рис 4 на панели управления Дискретность изменения температуры 5 С При первом включении ЭВН либо после перебоя с подачей электроэнергии по умолчанию устанавливается температура 75 С Если Вы не используете ЭВН в зимний период и существует вероятность замерзания водных магистралей и самого водонагревателя рекомендуется отключить питание и слить воду из ЭВН во избежание повреждения внутреннего бака
