НАПОЛЬНЫЙ ВЕНТИЛЯТОР

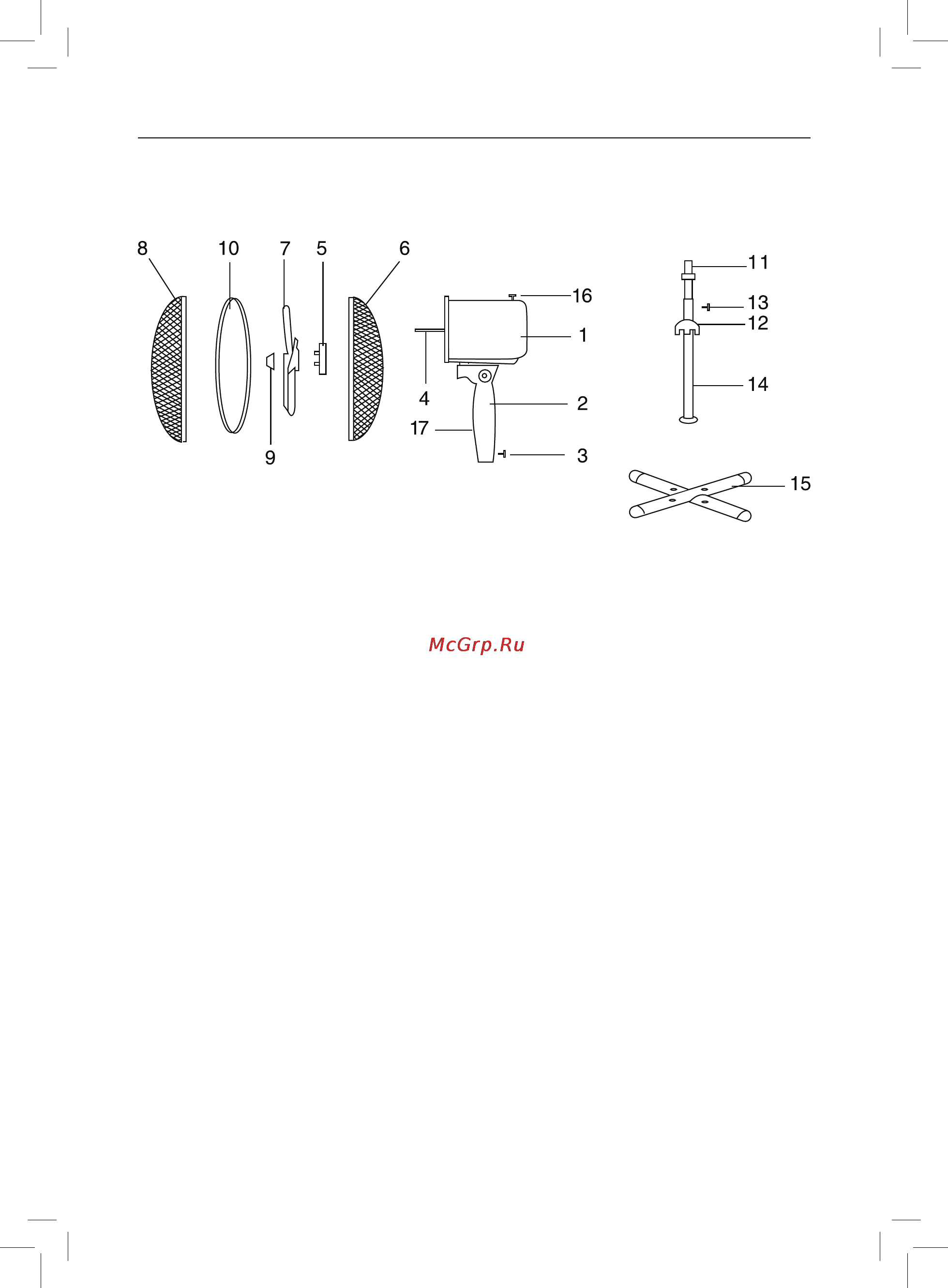

Описание:

Корпус1.

Панель управления2.

Винт А3.

Ось4.

Гайка5.

Задняя решетка6.

Лопасти7.

Передняя решетка8.

Фиксатор9.

Обод10.

Удлинительная трубка11.

Покрытие трубки12.

Винт В13.

Трубка14.

Перекладина15.

Кнопка вращения 16.

корпуса

Ночной светильник17.

Сборка

Соберите перекладину (15), установив одну часть на другую.1.

Установите трубку (14) на перекладину (15) и закрепите ее при помощи 4 2.

винтов.

Отрегулируйте желаемую высоту трубки (11), зафиксировав ее винтом В (13).3.

Установите заднюю решетку (6) на корпус (1). Следите, чтобы выступы на 4.

корпусе мотора совпали с отверстиями на решетке. Закрепите решетку при

помощи гайки (5).

Установите лопасти (7) на ось (4) до конца. Закрепите лопасти при помощи 5.

фиксатора (9), повернув его против часовой стрелки.

Соедините вместе переднюю (8) и заднюю (6) решетки, выровняйте их вершины 6.

и надежно закрепите зажимами, расположенными на боковой поверхности

решеток.

Установите собранный корпус (1) с лопастями (7) и решетками (6, 8) на 7.

удлинительную трубку. Зафиксируйте корпус (1) на удлинительной трубке (11)

с помощью винта A (3).
