Triod CD-4 225065 [3/15] Описание оборудования
![Triod CD-4 225065 [3/15] Описание оборудования](/views2/1179921/page3/bg3.png)
ООО «ТРИОД» г. Королев ул. Силикатная 65, тел. 8-495-504-33-68, e-mail tri _ d @ me . com,
info @ trio - d . ru, www. trio - d .ru
Вырубные ножницы CD-4 поставляется в деревянном ящике в собранном
виде.
2.2. Содержание упаковки.
1. Станок 1 шт.
2. Рычаг толкателя 1 шт.
3. Инструкция по эксплуатации 1 шт.
3. Описание оборудования.
3.1. Технические характеристики.
Максимальное усилие 4 т.
Максимальная толщина обрабатываемого материала 1,6 мм.
Рабочий ход 20 мм.
Размер ножей:
верхние 160×37-29×13 мм.
148×37-29×13 мм.
нижние 166×29×8 мм.
158×29×8 мм.
Масса 95 кг.

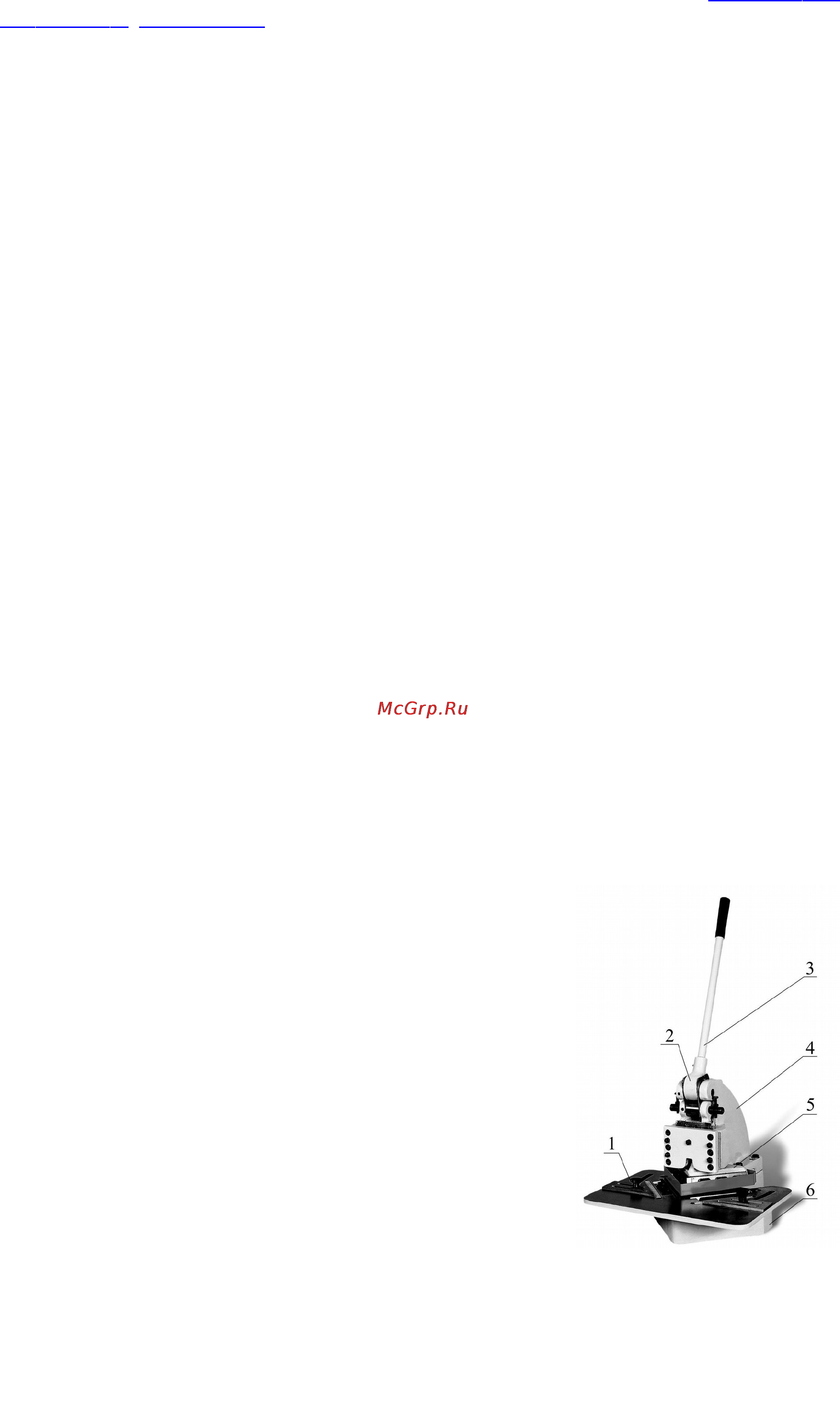

3.2. Основные узлы и детали оборудования (см. рис.).
1. Рабочий стол
2. Эксцентриковый толкатель
3. Рычаг толкателя
4. Корпус
5. Ползун
6. Основание
3.3. Краткое описание конструкции оборудования.
3
Содержание
- Введение 2
- Комплект поставки 2
- Описание оборудования 3
- Транспортировка и установка станка 4
- Описание работы оборудования 6
- Регулировка ножей 6
- 0 мм 0 5 0 мм 7
- 1 мм 0 0 5мм 7
- В горизонтальной или 7
- Вертикальной плоскости верхние ножи имеют две режущие плоскости скошенная сторона для замены режущей кромки верхние ножи меняются местами для заточки режущей кромки ножи шлифуются порядок снятия и замены ножей аналогичен регулировке ножей см выше 7
- Зависимости от толщины обрабатываемого металла 7
- Зазоры устанавливаемые между верхними и нижними ножами в 7
- Замена ножей 7
- Кромки нижние ножи переворачиваются на 18 7
- Нижние ножи имеют четыре режущие кромки для замены режущей 7
- Регулировка зазора ползуна см рис 7
- Толщина металла устанавливаемый зазор 7
- Техническое обслуживание 9
- А марку оборудования б заводской номер оборудования номер машины в год производства и дату продажи станка 10
- Время транспортировки или в результате износа при эксплуатации для более быстрого и точного выполнения заказа в рекламации или в заявке следует указывать следующие данные 10
- Д номер детали на схеме 10
- Данной документации на схеме станок разбит на отдельные части и детали которые можно заказать с помощью этой схемы 10
- Заказ запасных частей 10
- Перечень составных частей вы найдете в приложенной документации в 10
- После окончания работы шлифованную поверхность рабочего стола станка 10
- При заказе запасных частей на станок в случае повреждения деталей во 10
- Протрите чистой ветошью и смажьте машинным маслом 10
- Схема узлов и деталей 10
- Правила техники безопасности 11
- Условия гарантийного сопровождения станков триод 11
- ____________________________________________________________________ ____________________________________________________________________ ____________________________________________________________________ ____________________________________________________________________ ____________________________________________________________________ ____________________________________________________________________ 14
- Рекламация образец 14
- ______________________________ 15
