а) б)

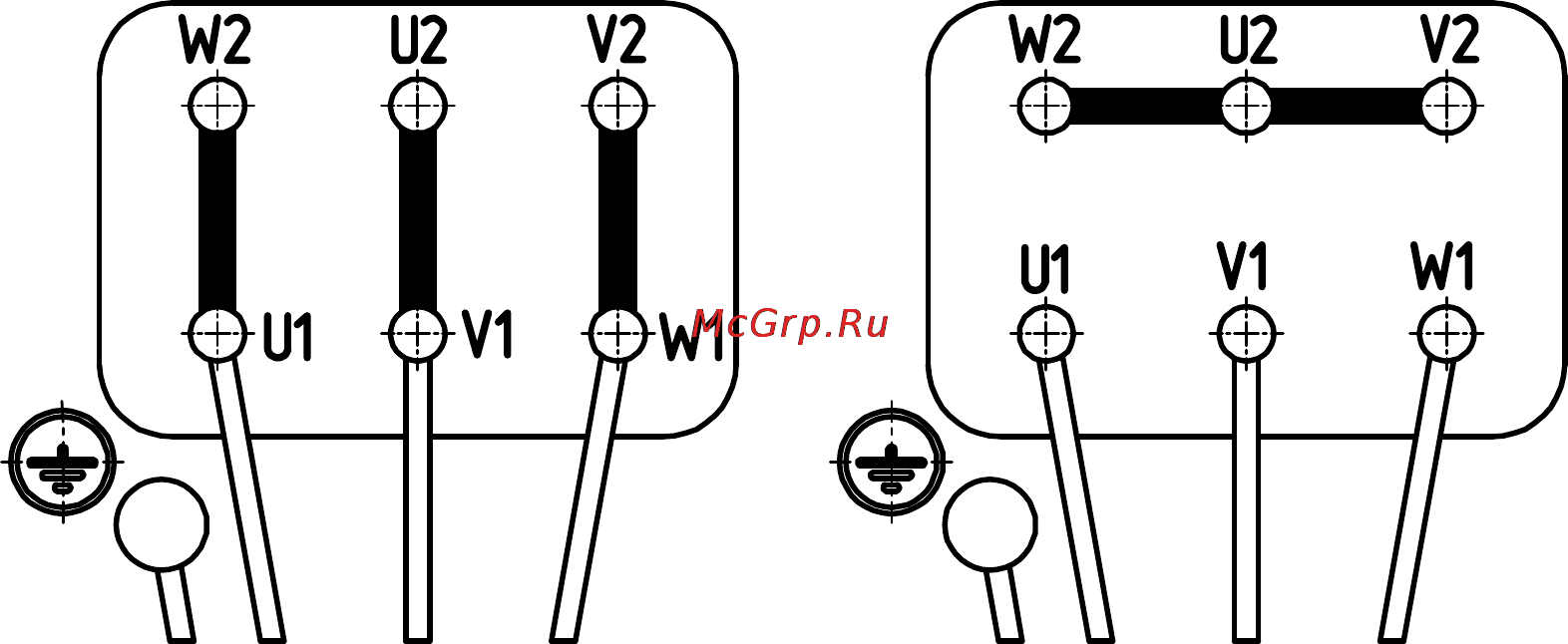

Рисунок 3. Схема соединения обмоток статора:
а) в треугольник – напряжение 220 В;
б) в звезду – напряжение 380 В.
Для этих вибраторов сечение токоподводящего кабеля
рекомендуется подбирать в зависимости от его длины:
2,5 мм
2
– при длине до 10 м;
4,0 мм
2
– при длине от 10 м до 15 м;
6,0 мм
2
– при длине от 15 м до 25 м.
5.7 Для регулирования величины вынуждающей силы
вибратора дебалансы на обоих концах вала выполнены
двойными. Дебалансы, установленные ближе к
электродвигателю, имеют шпоночное соединение с валом
ротора. Дебалансы, расположенные ближе к концу вала,
являются поворотными относительно вала. Регулирование
осуществляется путём изменения взаимного расположения
крайних дебалансов на обоих концах вала (см. рисунки 4, 5, 6 п.
7.6).
При включении электродвигателя, вращающиеся дебалансы
вызывают круговые колебания вибратора, передающиеся
конструкции, на которой он установлен.
10
