Технические условия – ТУ 3343-006-00239942-2001.
Наименование завода – изготовителя – ОАО «Ярославский
завод «Красный Маяк».
Система менеджмента качества ОАО “Ярославский завод
“Красный Маяк” сертифицирована органом по сертификации DQS,
Германия, который является членом Международной
сертификационной сети IQNet.
Система соответствует требованиям Международного
стандарта DIN EN ISO 9001:2008, регистрационный № 071018 QM08.
Вибраторы сертифицированы на безопасность в соответствии с
требованиями нормативных документов: ГОСТ Р МЭК 1029-1-94,
ГОСТ 12.1.003-83.
Вибраторы сертифицированы. Сертификат соответствия: -
для ИВ-20-50, ИВ-20-50Н, ИВ-12-25 № РОСС RU .МЕ77 .Н00015 Срок
действия с 06.10.2009 г. по 06.10.2012 г.;
- для ИВ-107Н, ИВ-12-25Н, ИВ-106Н № РОСС RU .МЕ77 .Н00061. Срок
действия с 09.11.2010 по 09.11.2013 г.
Организация по сертификации – АНО «РЭМС»

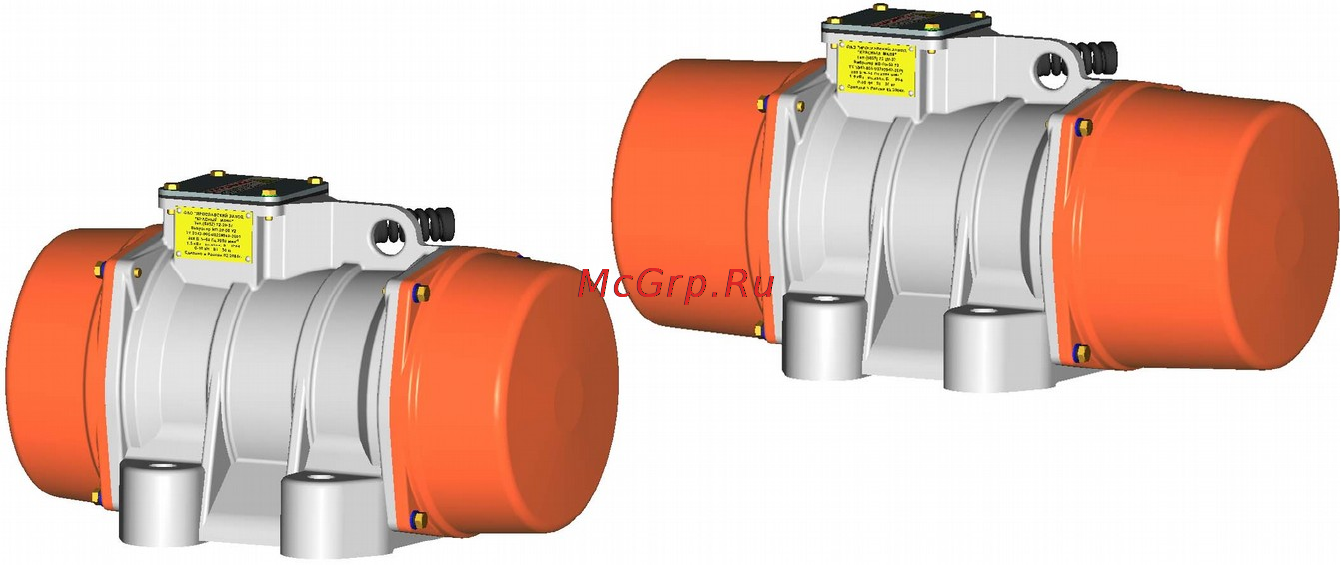

Рисунок 1. Вибраторы ИВ–20-50, ИВ–20-50Н, ИВ–107Н,
ИВ–12-25, ИВ–12-25Н, ИВ–106Н.
4
