![Красный Маяк ИВ-107Н, 380 В, 045-0189 [18/30] Рисунок 6 схема регулировки статического момента](/img/pdf.png)
Красный Маяк ИВ-107Н, 380 В, 045-0189 [18/30] Рисунок 6 схема регулировки статического момента
![Красный Маяк ИВ-107Н, 380 В, 045-0189 [18/30] Рисунок 6 схема регулировки статического момента](/views2/1179923/page18/bg12.png)
плавно регулируемых дебалансов
вибраторов ИВ–20-50, ИВ–12-25Н:
а) на левом конце вала; б) на правом конце вала.

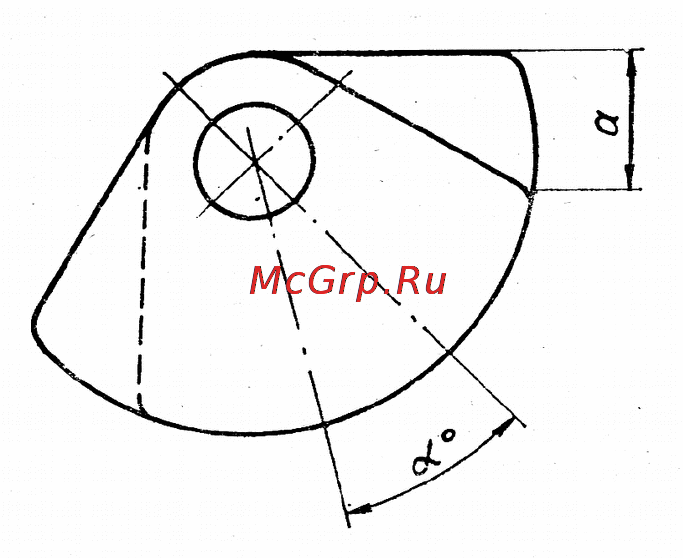

Рисунок 6. Схема регулировки статического момента
дебалансов вибраторов ИВ–12-25, ИВ–106Н.
18
