2.2 Содержание упаковки.

1. Рычаг пресса 1 шт.

2. Вал 1 шт.

3. Фиксирующее кольцо 1 шт.

4. Поворотный стол 1 шт.

3. Описание оборудования.

3.1 Технические характеристики.

MP-1 MP-2 MP-3

Максимально допустимое

давление на штоке (т) 1 2 3

Макс. высота рабочей зоны (мм) 140 215 325

Размер рабочего штока (мм) 25×25 32×32 38×38

Длина рабочего штока (мм) 245 345 460

Длина рычага (мм) 350 460 600

Общая высота пресса (мм) 320 450 590

Ширина паза в основании (мм) 40 53 70

Размеры основания (мм) 268×128 432×170 455×205

Вылет рабочего штока (мм) 98 145 160

Масса (кг) 15 34 67

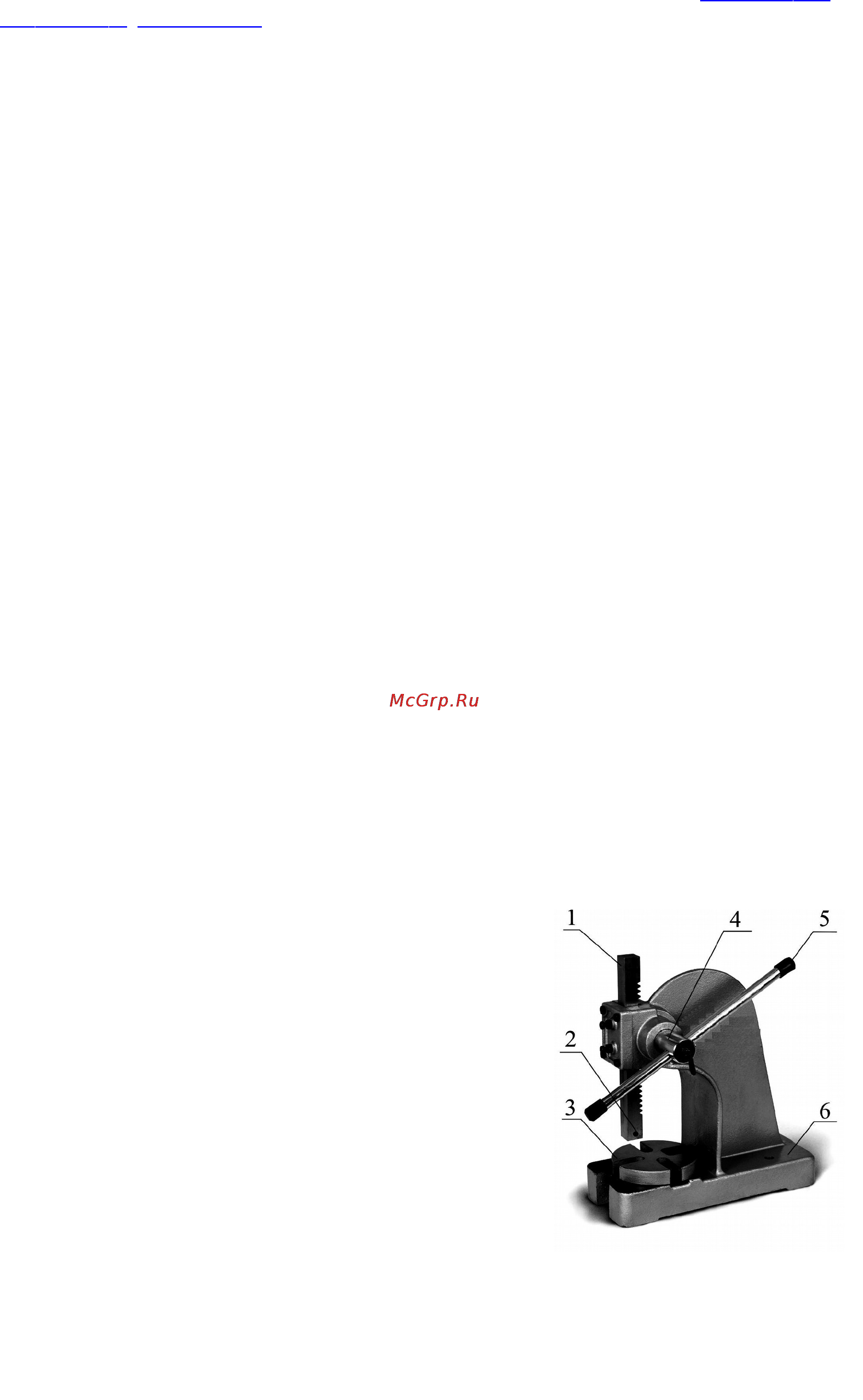

3.2 Основные узлы и детали оборудования (см. рис.1).

1. Рабочий шток

2. Болт зажима оправок

3. Поворотный стол

4. Вал

5. Нажимной рычаг

6. Корпус пресса
