Triod MP-2 227014 [4/13] Монтаж и установка

ООО «ТРИОД» г. Королев ул. Силикатная 65, тел. 8-495-504-33-68, e-mail tri _ d @ me . com,

info @ trio - d . ru, www. trio - d .ru

Рисунок 1

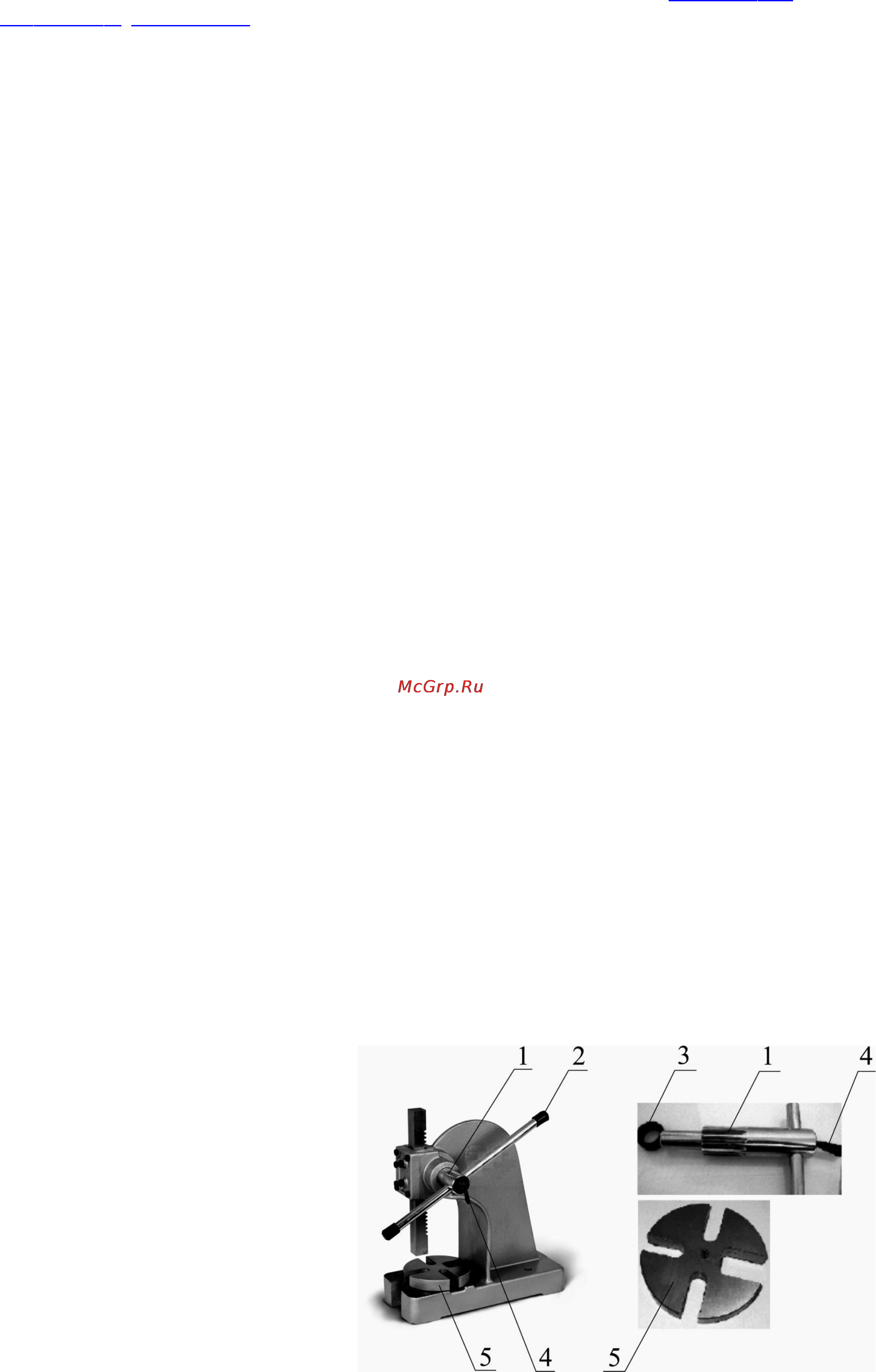

3.3 Краткое описание конструкции оборудования.

Пресс состоит из корпуса 6. В корпусе устанавливается рабочий шток 1,

усилие на который передается через реечную передачу от рычага 5. В нижней

части рабочего штока может устанавливается оправка, которая зажимается

болтом 2. На основание пресса устанавливается поворотный стол 3, в котором

имеются пазы для выпрессовки.

3.4Место расположение рабочего во время работы на оборудовании.

Для правильного и свободного управления станком рабочий должен

находиться с передней стороны станка. Только при таком положении рабочего

во время работы на станке есть возможность свободно управлять всеми

необходимыми механизмами станка (их описание приведено в данной

инструкции).

4. Монтаж и установка.

4.1. Транспортировка.

Пресс транспортируется в картонной коробке. Внутри этой упаковки

станок упакован в полиэтиленовый мешок.

Внимание! Во время транспортировки и сборки станка необходимо

соблюдать максимальную осторожность.

4.2. Подготовка оборудования к монтажу.

Все металлические поверхности станка покрыты специальным защитным

составом, который необходимо удалить перед началом работы. Для удаления

этого защитного состава используйте керосин или другие обезжиривающие

растворы. При удалении защитного состава не используйте нитро

растворители, они отрицательно влияют на лакокрасочное покрытие станка.

После очистки корпуса от защитного состава все трущиеся поверхности станка

необходимо смазать машинным маслом.

4.3. Сборка (см. рис.2).

Перед сборкой станка

достаньте из упаковки всё

содержимое и проверьте наличие

всех комплектующих по списку,

приведённому в пункте 2

«Комплект поставки».

Приводной вал рабочего

штока 1 вставьте в пресс,

Рисунок 2
