Внимание! Несоблюдение условий установки может привести к

непредвиденному смещению станка или частей его конструкции, и в

дальнейшем к его повреждению.

Внимание! При оборудовании рабочего места, следите за тем, чтобы

обслуживающего персонала было достаточно места для работы и

управления.

5. Описание работы оборудования.

5.1 Наладка оборудования.

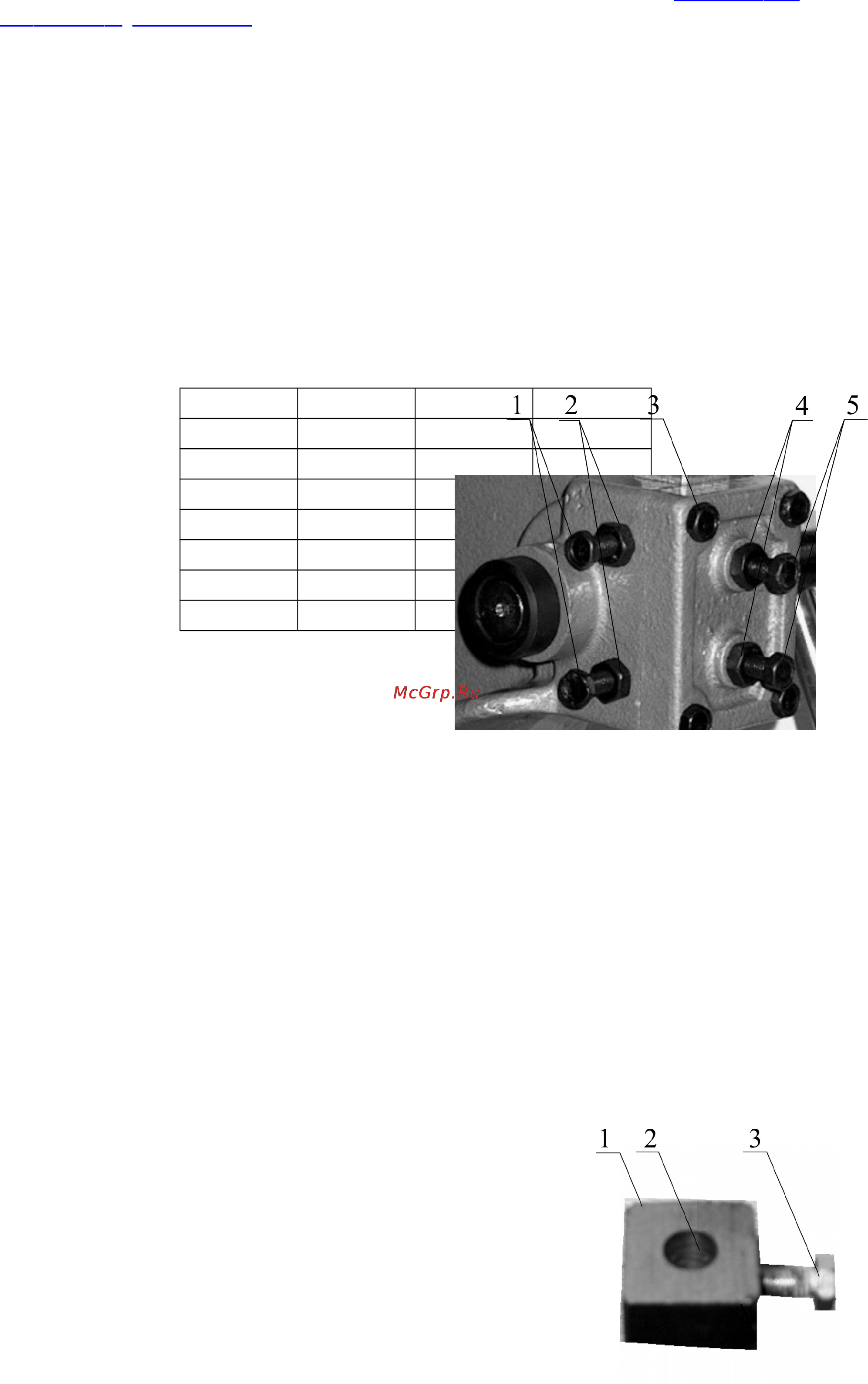

Регулировка зазора между корпусом пресса и рабочим штоком (см. рис.3).

Регулировочные болты 1 с контргайками 2 служат для

регулировки зазора между толкателем и направляющими в

корпусе пресса. Для регулировки зазора нужно ослабить

контргайку 2, отрегулировать зазор болтом 1, затянуть

контргайку 2. После правильной регулировки

толкатель должен плавно и легко двигаться в корпусе

пресса.

Установка насадок (см. рис.4).

АР-1 АР-2 АР-3

A (мм) 268 432 455

B (мм) 128 170 205

C (мм) 70 125

D (мм) 16 18 20

E (мм) 72 110

F (мм) 60 80 100

G (мм) 40 53 70

Рисунок 3.
