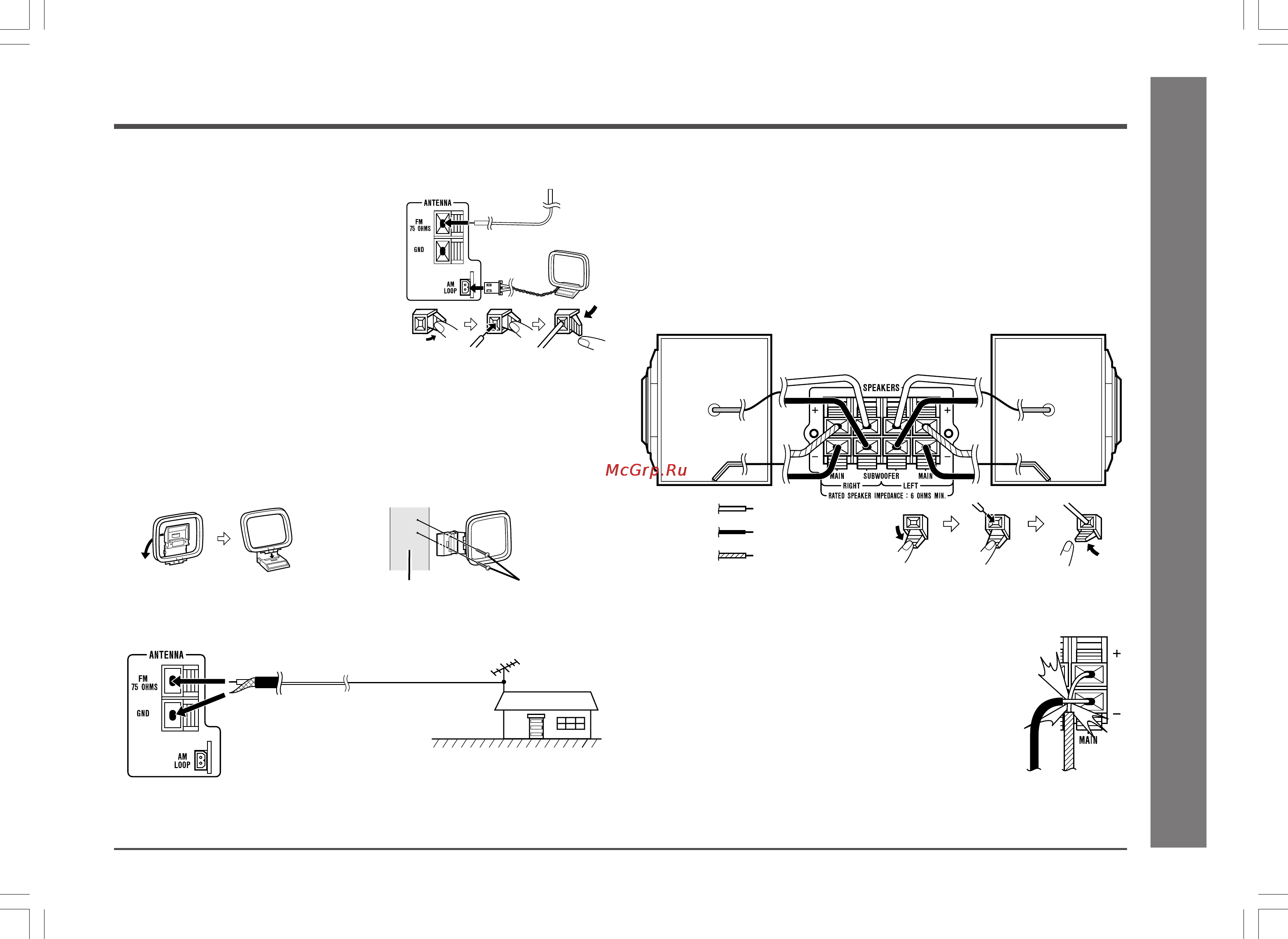

![Sharp CD-BK300WR [11/36] Подсоединение проводов системы](/views2/1000180/page11/bgb.png)
8

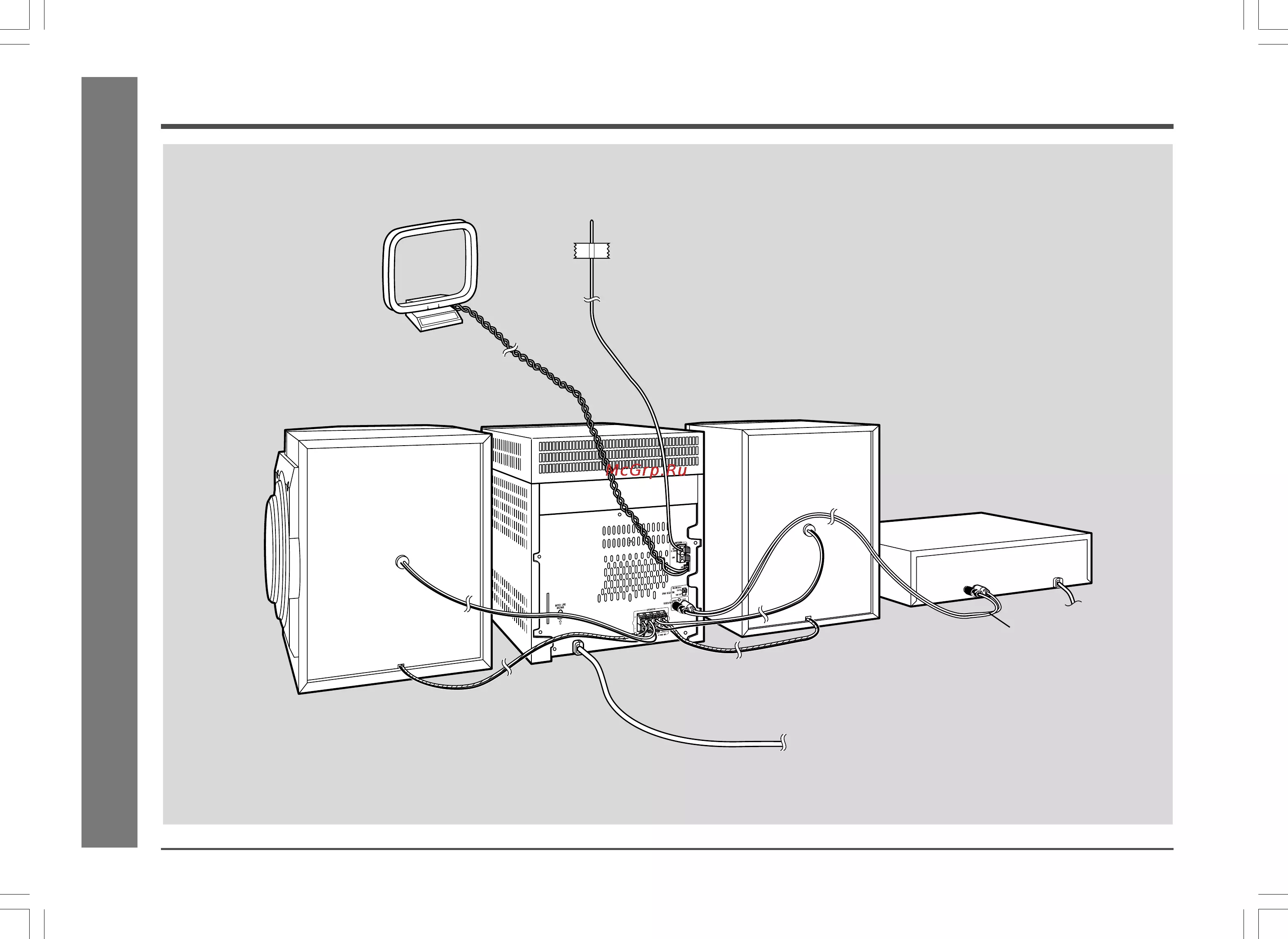

H Подключения акустической системы
Зажимы для основной части:
Подсоединить нижний провод с черной изоляцией к зажиму MAIN(-) и , провод с
синей изоляцией к зажиму MAIN(+).
Зажимы для громкоговорителя нижних частот:
Подсоединить верхний провод с черной изоляцией к зажиму SUBWOOFER(–)
и , провод с красной изоляцией к зажиму SUBWOOFER(+).
Внимамие:
I Не перепутать зажимы MAIN и SUBWOOFER.
Иначе, громкоговорители могут быть повреждениы.
I Использовать только входящую в комплект поставки
акустическую систему. Не использовать другую
акустическую систему с этим аппаратом и не
использовать данную акустическую систему с другими
аппаратами.
I Не перепутать провода правого канала и левого канала.
Правая акустическая система - это та с правой стороны,
когда Вы смотрите спереди на аппарат.
I Не допускать контакта незащищенных проводов
акустической системы между собой.
I Не позволять каким-либо предметам попасть внутрь или
быть расположенным в каналах отражателя нижних
частот.
I Не стоять и не сидеть на акустических системах. Это
может вызывать травму.
H Подсоединение антенны
Прилагаемая антенна ЧМ:
Подсоединить провод антенны ЧМ к гнезду
FM 75 OHMS и найти положение провода,
обеспечивающее наивысший уровень
принимаемого сигнала.
Приагаеная рамочмая антенна AM:
Подсоединить провод рамочной антенны
AM к гнезду AM LOOP.
Установить рамочную антенну AM в
позицию для оптимального приема.
Установить рамочную антенну AM на полку
или в подобное место или прикрепить ее к
стойке или стене винтами (винты не входят
в комплект поставки).
Примечания:
Не класть антенну на главный аппарат и не вблизи кабеля питания перем. током.
Это может вызвать помехи. Следует располагать антенну подальше от аппарата
для лучшего приема.
Установка рамочной антенны АМ:
<Сборка> <Крепление к стене>
Наружная антенна ЧМ:
Если требуется еще лучший прием сигнала, следует использовать наружную
антенну ЧМ. При этом, следует консультироваться с дилером.
Примечание:
При использовании наружной антенны ЧМ отсоединить провод прилагаемой
антенны ЧМ.
Винты (не входят в
комплект поставки)
Стена
Правая акустическая
колонка
Левая акустическая
колонка
С красной изоляцией
С черной изоляцией
С синей изоляцией
Неправильно
Подготовка к использованию
- Подсоединение проводов системы -
Наружная
антенна ЧМ
Коаксиальный
кабель 75 ом
