Общие сведения

- Органы управления и индикаторы -

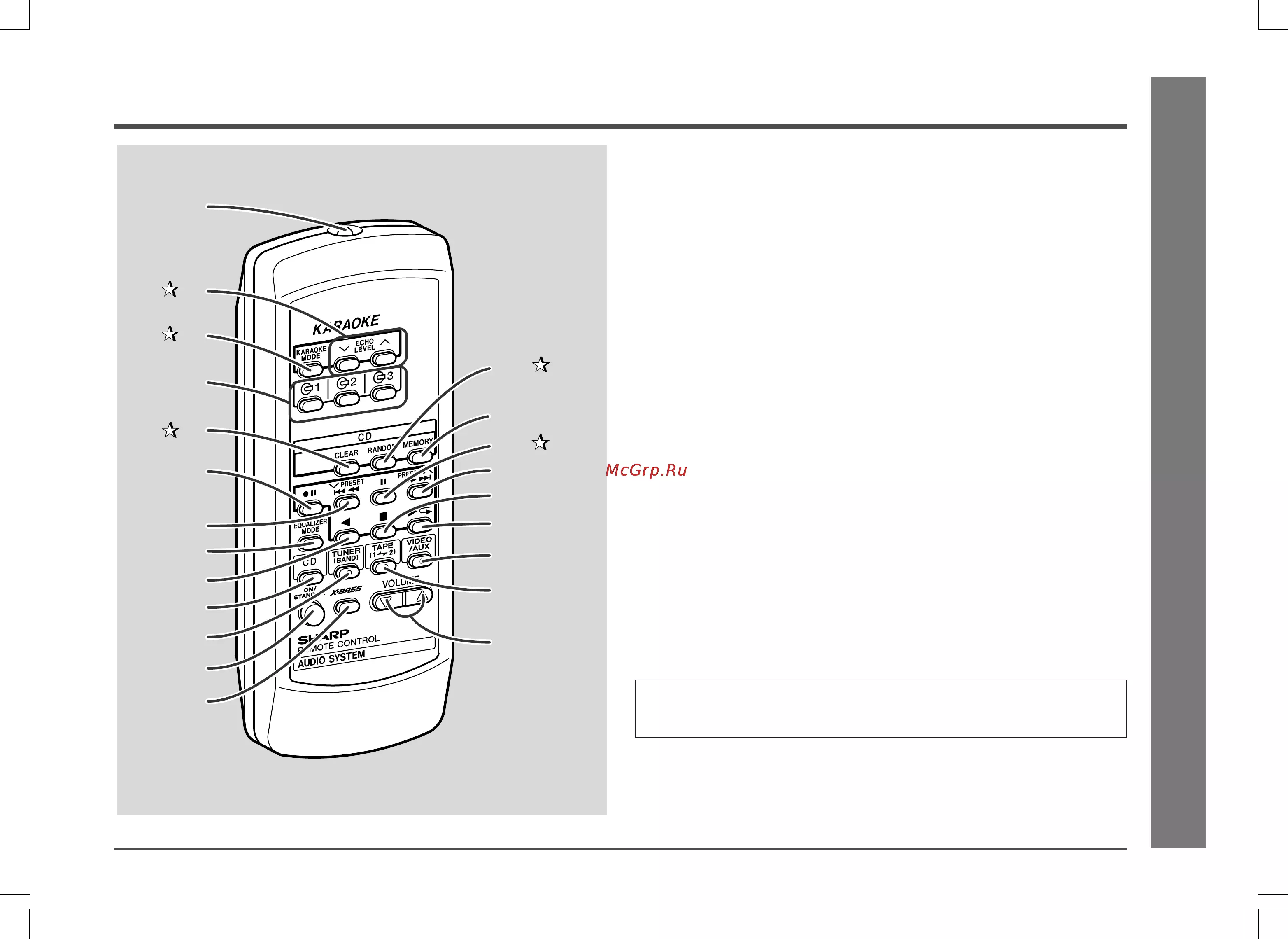

Органы управления и индикаторы (продолжение)

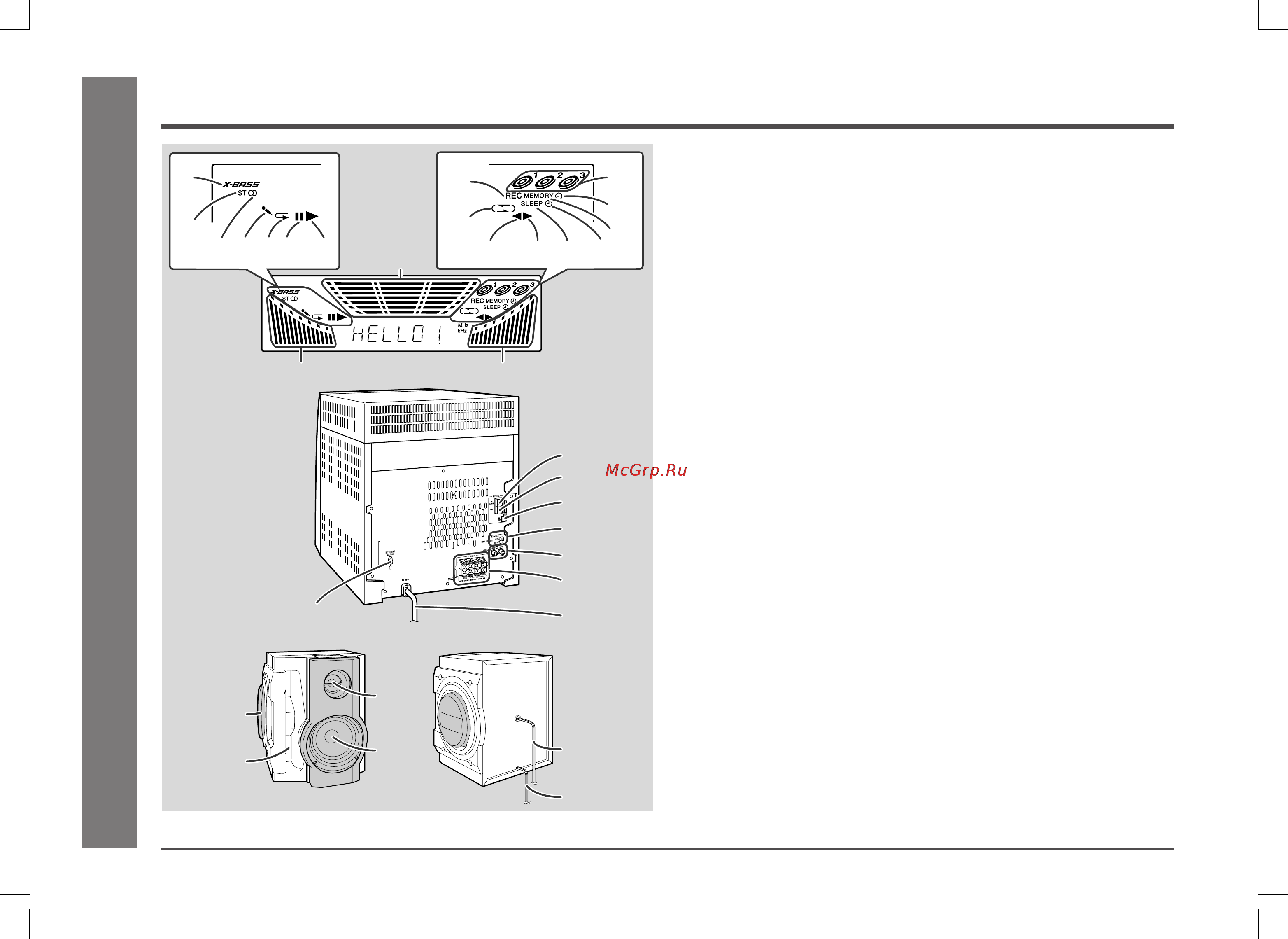

H Дисплей

1. Индикатор экстра-баса

2. Индикатор режима ЧМ-стерео

3. Индикатор приема ЧМ-стерео

4. Индикатор режима караоке

5. Индикатор повторного воспроизведения CD

6. Индикатор паузы CD

7. Индикатор воспроизведения CD

8. Индикатор записи на ленту 2

9. Индикатор режима обращения ленты

10. Индикаторы номера диска

11. Индикатор воспроизведения по таймеру

12. Индикатор памяти

13. Индикатор режима воспроизведения обратной стороны ленты 2

14. Индикатор воспроизведения ленты 1 или ленты 2 вперед

15. Индикатор режима сна

16. Индикатор записи по таймеру

17. Индикатор анализатора спектра/уровня громкости

H Задняя панель

Страницы ссылки

1. Зажим для подключения антенны ЧМ 75 ом ......................................... 7, 8

2. Зажим для заземления антенны ЧМ ........................................................ 7, 8

3. Гнездо для подключения рамочной антенны AM ................................. 7, 8

4. Селектор интервала .................................................................................... 10

5. Гнезда для подключения видео/внешнего сигнала (аудиосигнала) .. 29

6. Зажимы для подключения акустической системы .............................. 7, 8

7. Кабель питания перем. током ...................................................................... 9

8. Переключатеь напряжения перем. тока .................................................... 9

H Акустическая система

1. Громкоговоритель нижних частот

2. Каналы отражателя для нижних частот

3. Громкоговоритель верхних частот

4. Громкоговоритель средних частот

5. Кабель акустической системы к зажимам SUBWOOFER

6. Кабель акустической системы к зажимам MAIN
